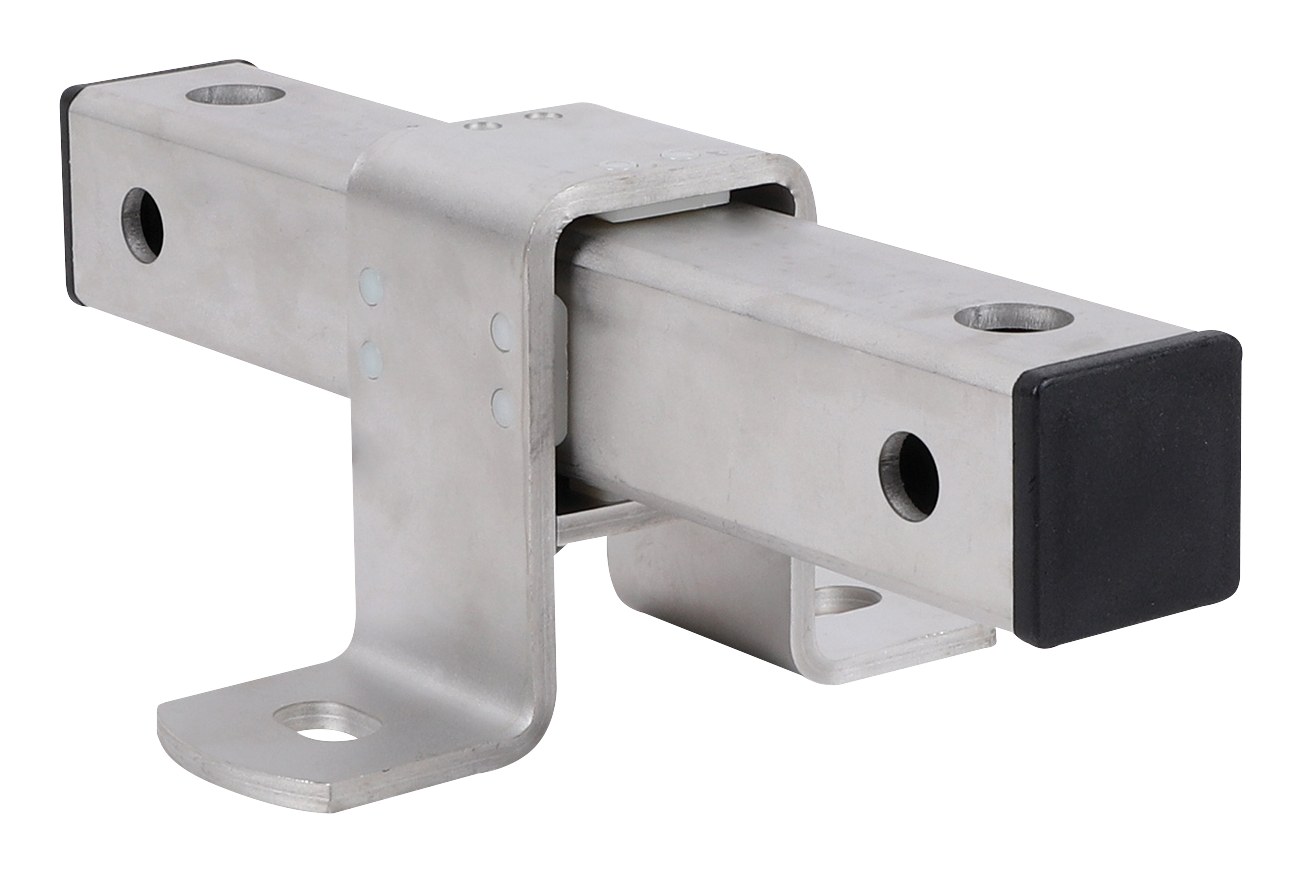

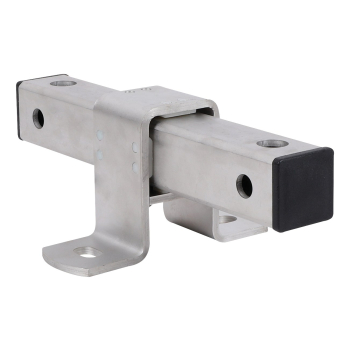

Walraven Podpora kierunkowa STN
Walraven Podpora kierunkowa STN to podpora kierunkowa marki Walraven do mocowań umożliwiających pracę osiową rur. Numer katalogowy producenta: 6667813. Maksymalne dopuszczalne obciążenie: 7500 N.
Najważniejsze cechy
- Stabilne i bezpieczne podwójne podparcie do rozbudowy rur
- mocowanie bezpośrednio do konstrukcji budynku lub w połączeniu z systemami szynowymi
- nadaje się do montażu sufitowego (podwieszanego) i podłogowego (stojącego)
- gwintowane otwory łączące o różnych rozmiarach (13/17 mm) na przeciwległych powierzchniach
- możliwość połączenia z obejmami HD1701 lub HD700
- materiał: części metalowe wykonane ze stali nierdzewnej A4 (1.4404/ AISI 316), listwy ślizgowe wykonane z PE w kolorze białym, zaślepki wykonane z PE w kolorze czarnym

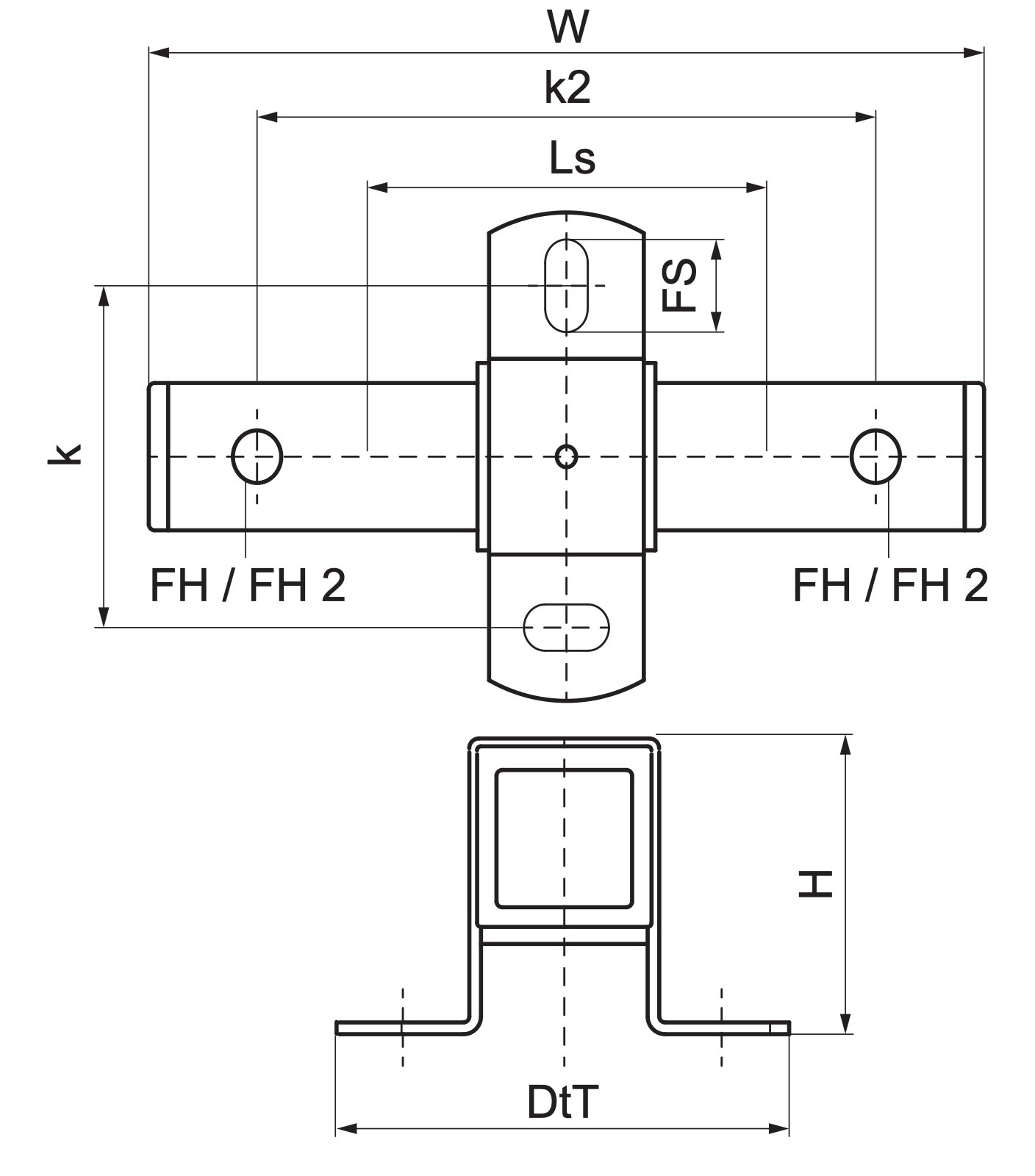

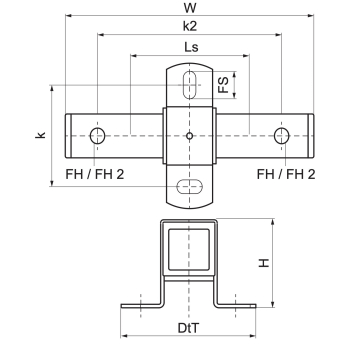

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6667813 |
| Producent | Walraven |
| Kod rodziny | M1910 |
| Średnica otworu perforacji 1 | 13 mm |
| Średnica otworu perforacji 2 | 17 mm |
| Gniazdo kotwienia | 20x13 mm |
| Odległość ślizgu | 120 mm |
| Odległość od osi do osi | 100 mm |
| Odległość od osi do osi 2 | 200 mm |
| Maksymalne dopuszczalne obciążenie Faz | 7500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 315 |
Zastosowanie
Walraven Podpora kierunkowa STN stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowań umożliwiających pracę osiową rur. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 315 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
