Walraven BISOFIX 88, 18 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 0880018
Kod producenta: 0880018
Średnica rury: 18 mm
Gwint: M8/M10/G½ cala
Okładzina: izolacja PUR
Wykończenie: tworzywo sztuczne
Seria: BISOFIX 88
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

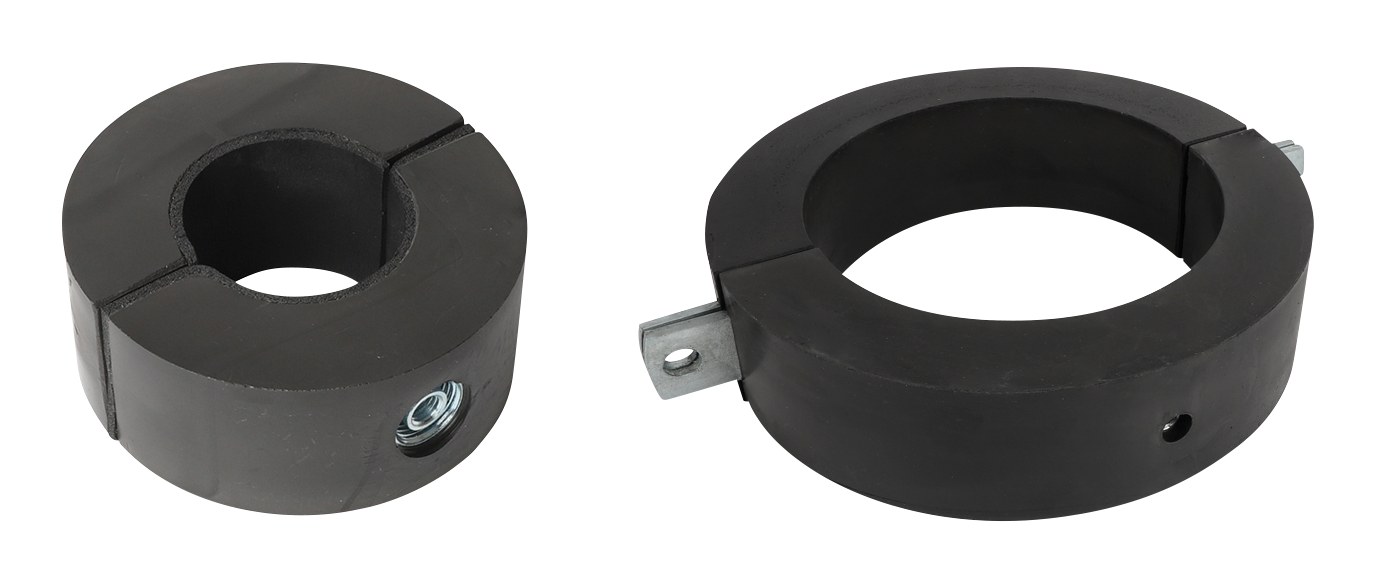

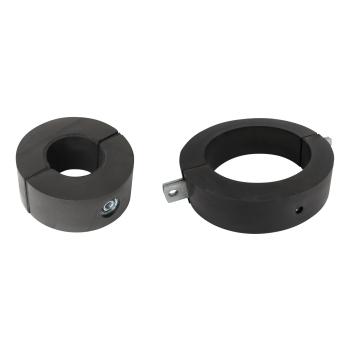

Walraven BISOFIX 88, 18 mm
Walraven BISOFIX 88, 18 mm to obejma izolowana termicznie marki Walraven do instalacji chłodniczych. Numer katalogowy producenta: 0880018. Zakres średnic rury: 18 mm. Gwint łączący: M8/M10/G½". Maksymalne dopuszczalne obciążenie: 300 N.
Najważniejsze cechy
- obejma z dwiema śrubami pokryta tworzywem piankowym PUR
- do mocowania wszystkich typów rur izolowanych termicznie
- nie wymaga klejenia połówek obejmy, dzięki zastosowanej izolacji kauczukowej na jej łączeniu
- zapobiegają wydostaniu się skroplin na zewnątrz izolacji
- stosowane przy mocowaniach ciężkich (np. w przypadku dużych odległości pomiędzy punktami mocowania)
- powierzchnia obejmy jest szlifowana dla lepszego połączenia z izolacją rur
- izolacja obejm zapobiega tworzeniu się mostków cieplnych i korozji elementów stalowych
- materiał: obejma stalowa; łupki izolacyjne wykonane z PUR/PIR zamknięte w komorze z twardej pianki
- dobra odporność w środowiskach chemicznych (patrz tabela)
- doskonałe właściwości termiczne i mechaniczne
- obejma: ocynkowana elektrolitycznie
- zakres temperatur: od -50 °C do +105 °C

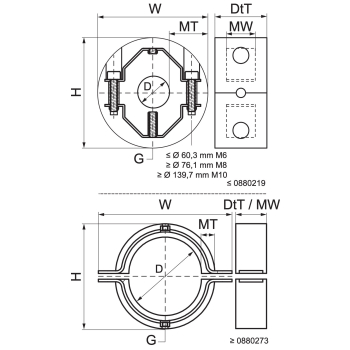

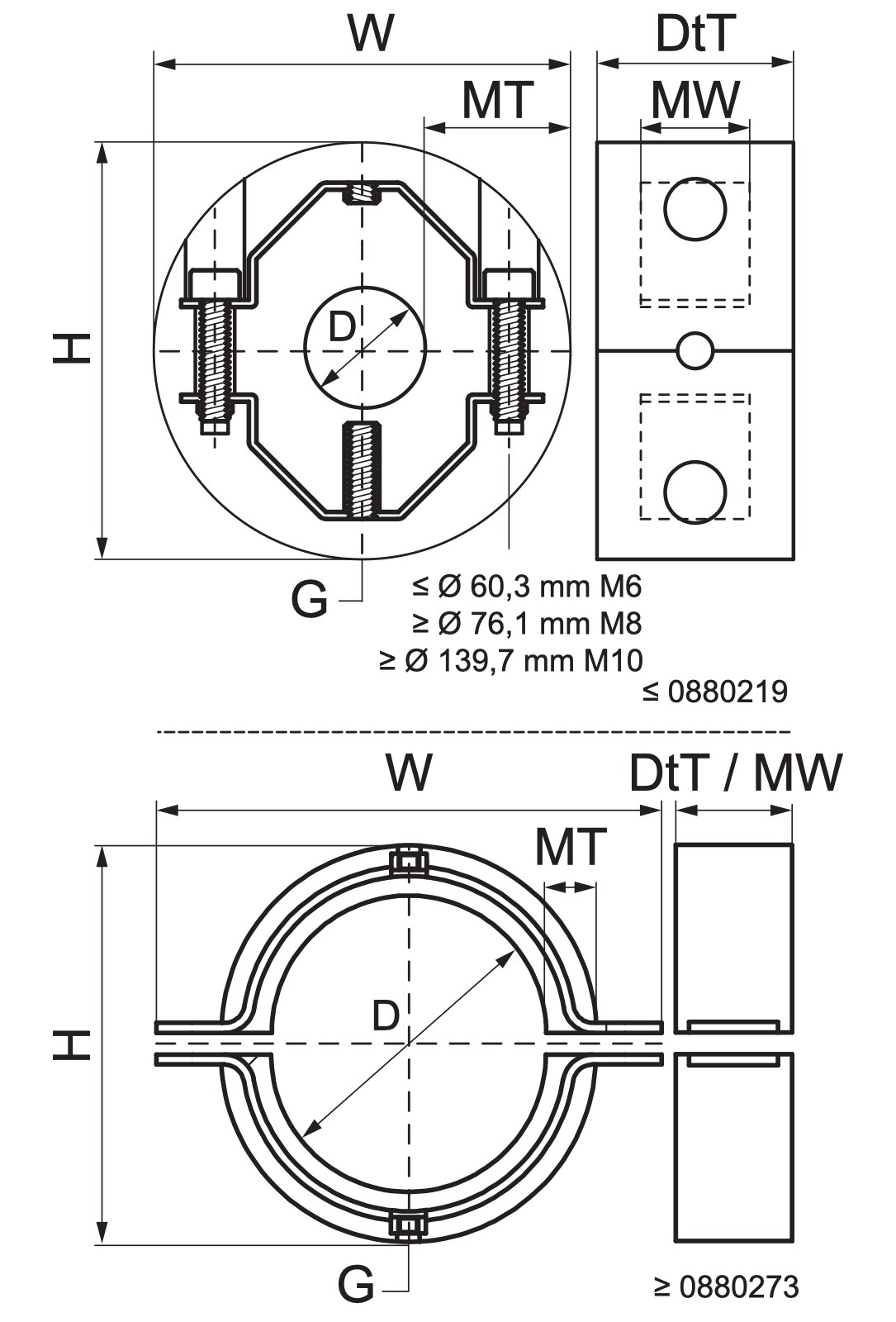

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 0880018 |
| Producent | Walraven |
| Kod rodziny | D0540 |
| Średnica zewnętrzna rury | 18 mm |
| Gwint łączący | M8/M10/G½" |
| Całkowita wysokość | 87 mm |
| Całkowita szerokość | 87 mm |
| Całkowita głębokość | 40 mm |
| Materiał Szerokość | 40 mm |
| Grubość materiału | 30 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 300 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1440 |
Wszystkie rozmiary w serii (23 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 0880018 (ten produkt) | 18 | - | - | M8/M10/G½" |
| 0880021 | 21,3 | DN 15 | ½ | M8/M10/G½" |
| 0880022 | 22 | - | - | M8/M10/G½" |
| 0880027 | 26,9 | DN 20 | ¾ | M8/M10/G½" |
| 0880028 | 28 | - | - | M8/M10/G½" |
| 0880033 | 33,7 | DN 25 | 1 | M8/M10/G½" |
| 0880035 | 35 | - | - | M8/M10/G½" |
| 0880042 | 42,4 | DN 32 | 1¼ | M8/M10/G½" |
| 0880048 | 48,3 | DN 40 | 1½ | M8/M10/G½" |
| 0880054 | 54 | - | - | M8/M10/G½" |
| 0880057 | 57 | - | - | M8/M10/G½" |
| 0880060 | 60,3 | DN 50 | 2 | M8/M10/G½" |
| 0880076 | 76,1 | DN 65 | 2½ | M8/M10/G½" |
| 0880089 | 88,9 | DN 80 | 3 | M8/M10/G½" |
| 0880108 | 108 | - | - | M8/M10/G½" |
| 0880114 | 114,3 | DN 100 | 4 | M8/M10/G½" |
| 0880133 | 133 | - | - | M8/M10/G½" |
| 0880139 | 139,7 | DN 125 | 5 | M8/M10/G½" |
| 0880159 | 159 | - | - | G½"-M12 |
| 0880168 | 168,3 | DN 150 | 6 | G½"-M12 |
| 0880219 | 219,1 | DN 200 | 8 | M16/G¾" |
| 0880273 | 273,2 | DN 250 | 10 | M16 |
| 0880324 | 324,3 | DN 300 | 12 | M20 |
Zastosowanie
Walraven BISOFIX 88, 18 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do instalacji chłodniczych. Produkt należy do kategorii Obejmy izolowane termicznie w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven BISOFIX 88, 18 mm?
Ten numer katalogowy (0880018) obejmuje rury o średnicy zewnętrznej 18 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10/G½", śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 1440 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy izolowane termicznie znajdziesz w kategorii Obejmy izolowane termicznie, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
