Walraven Obejma podwójna Duplo KSB1 EPDM (M8), 15–18 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3393218
Kod producenta: 3393218
Średnica rury: 15-18 mm
Okładzina: EPDM
Wykończenie: ocynk galwaniczny
Seria: DUPLO
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

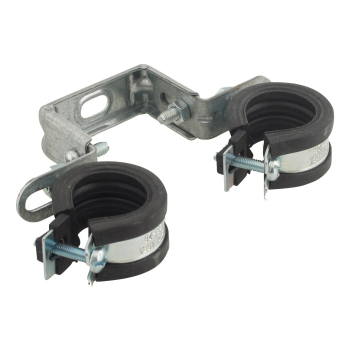

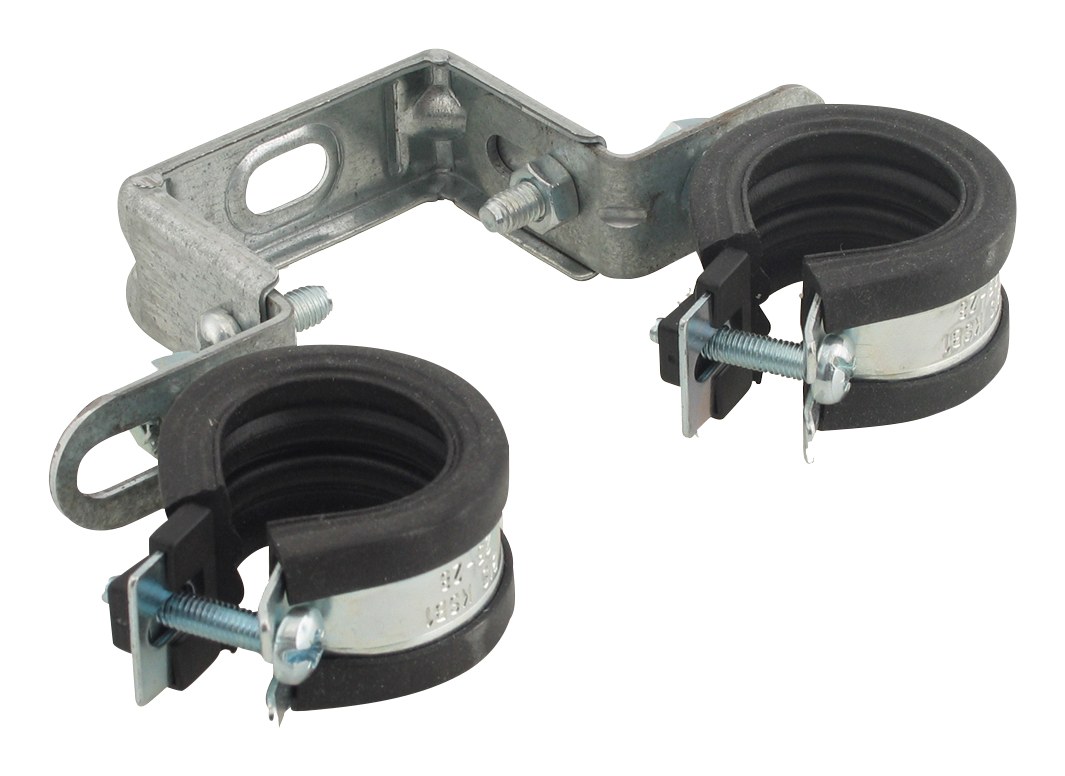

Walraven Obejma podwójna Duplo KSB1 EPDM (M8), 15–18 mm
Walraven Obejma podwójna Duplo KSB1 EPDM (M8), 15–18 mm to obejma marki Walraven do rur grzewczych. Numer katalogowy producenta: 3393218. Zakres średnic rury: 15-18 mm. Maksymalne dopuszczalne obciążenie: 210 N.
Najważniejsze cechy
- dwie obejmy połączone płytą wsporczą
- obejma z systemem szybkiego zamknięcia, typu KSB
- do mocowania 2 rur
- wzmocniona płyta wsporcza
- regulacja rozstawu obejm oraz odległości pomiędzy podłożem a obejmą
- materiał: stal
- ocynk galwaniczny
- izolacja akustyczna zgodnie z normą DIN 4109

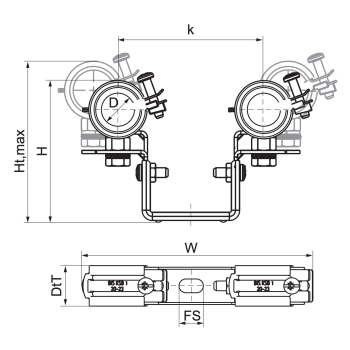

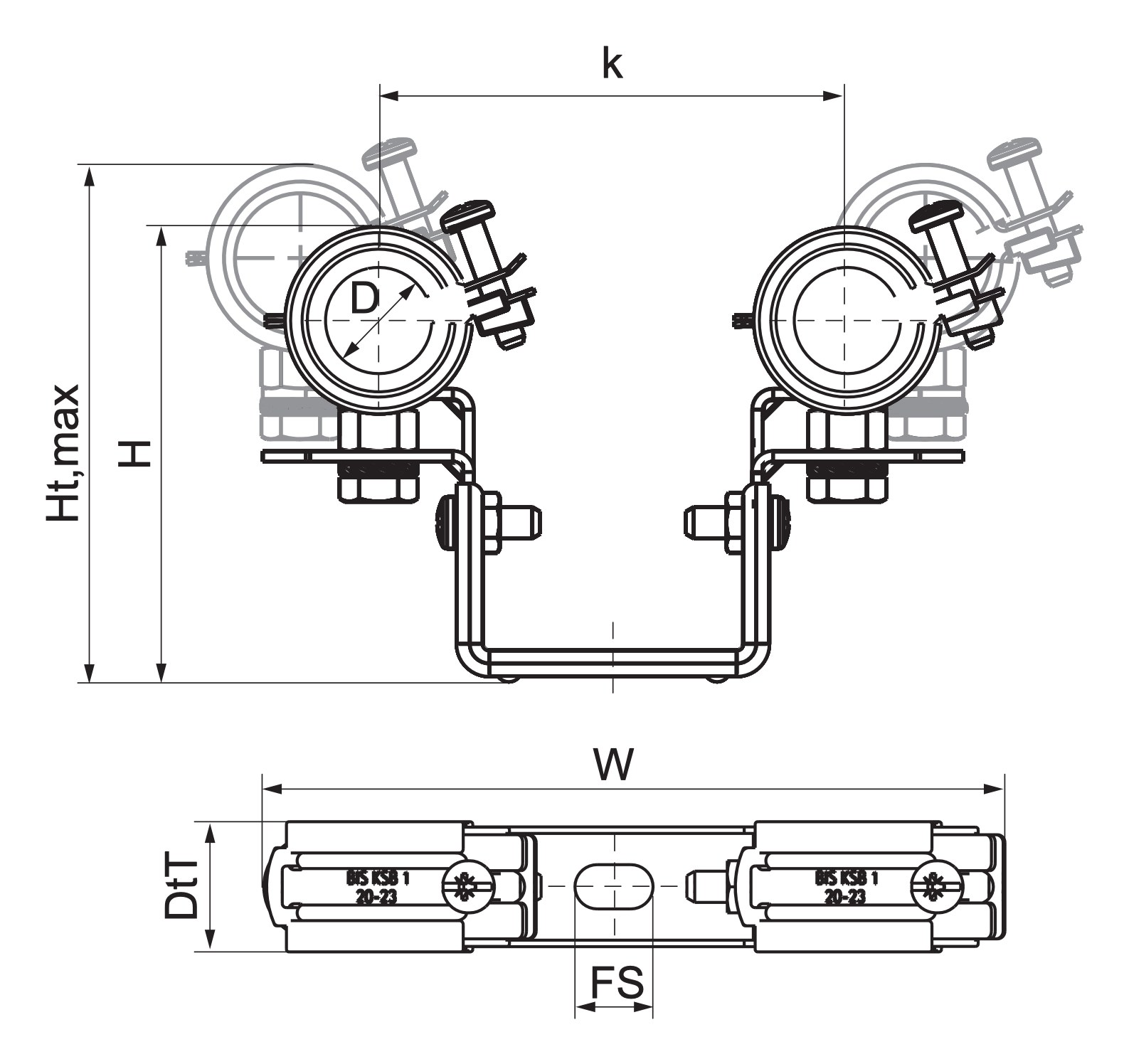

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3393218 |
| Producent | Walraven |
| Kod rodziny | A1515 |
| Średnica zewnętrzna rury | 15-18 mm |
| Całkowita wysokość | 82 mm |
| Całkowita szerokość | 140 mm |
| Całkowita głębokość | 25 mm |
| Maksymalna wysokość | 94 mm |
| Gniazdo mocujące | 15x9 mm |
| Odległość od osi do osi (zakres) | 89-124 mm |
| Maks. Odległość od ściany | 79 mm |
| Min. Odległość od ściany | 67 mm |
| Maksymalne dopuszczalne obciążenie Faz | 210 N |
| Maksymalne dopuszczalne obciążenie Fax | 110 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1575 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita głębokość (mm) |
|---|---|---|---|---|
| 3393218 (ten produkt) | 15-18 | 82 | 140 | 25 |
| 3393223 | 20-23 | 87 | 142 | 25 |
| 3393228 | 25-28 | 92 | 147 | 25 |
| 3393235 | 32-35 | 99 | 154 | 25 |
Zastosowanie
Walraven Obejma podwójna Duplo KSB1 EPDM (M8), 15–18 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur grzewczych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma podwójna Duplo KSB1 EPDM (M8), 15–18 mm?
Ten numer katalogowy (3393218) obejmuje rury o średnicy zewnętrznej 15-18 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1575 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
