Walraven Obejma bez okładziny STN (M8/M10), 15–18 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 30179017
Kod producenta: 30179017
Średnica rury: 15-18 mm
DN: DN 10
Gwint: M8/M10
Okładzina: bez okładziny
Wykończenie: stal nierdzewna
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

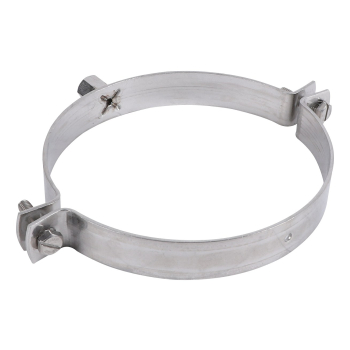

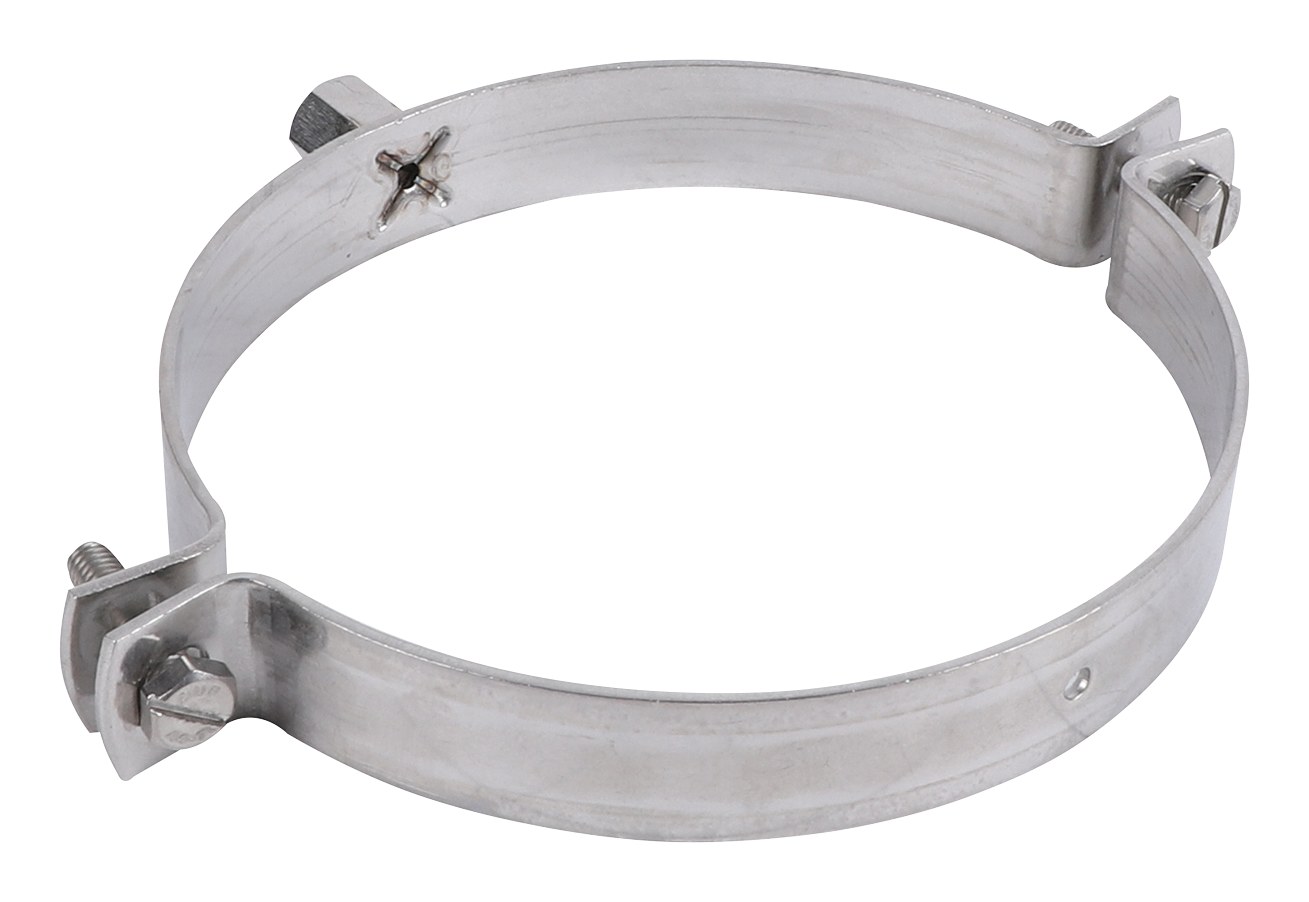

Walraven Obejma bez okładziny STN (M8/M10), 15–18 mm
Walraven Obejma bez okładziny STN (M8/M10), 15–18 mm to obejma marki Walraven do rur ze stali nierdzewnej i tworzyw sztucznych. Numer katalogowy producenta: 30179017. Zakres średnic rury: 15-18 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 1700 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- do instalacji w atmosferze korozyjnej
- kolory odpuszczania wokół spoiny wypolerowane w celu poprawy odporności na korozję
- śruby zabezpieczone podkładką zapobiegającą wypadaniu
- materiał: stal nierdzewna 1.4401 (AISI 316)

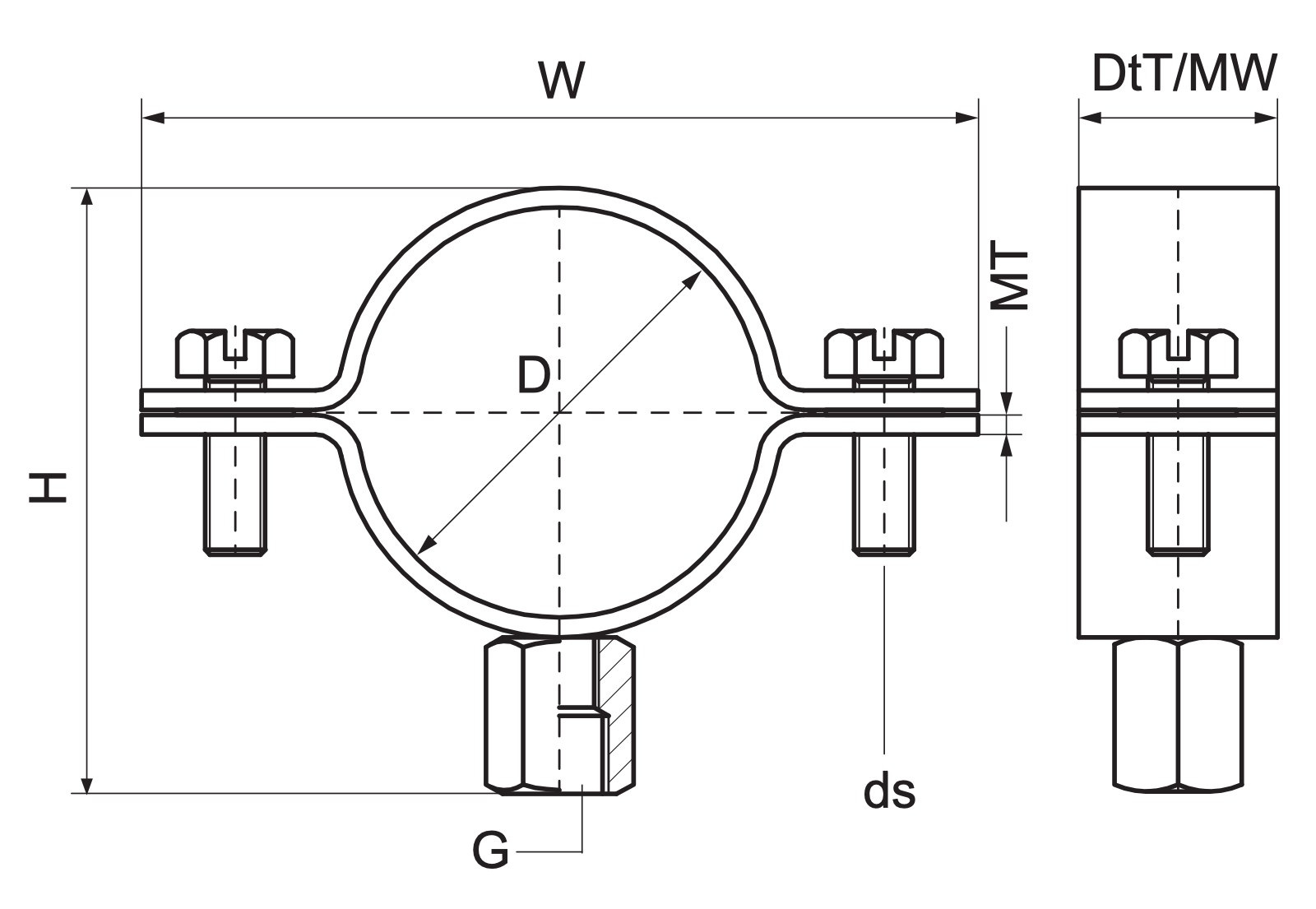

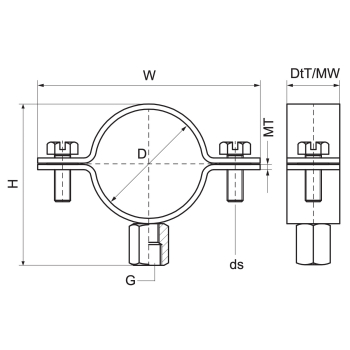

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 30179017 |
| Producent | Walraven |
| Kod rodziny | M1010 |
| Średnica zewnętrzna rury | 15-18 mm |
| DN | DN 10 |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 39 mm |
| Całkowita szerokość | 59 mm |
| Całkowita głębokość | 20 mm |
| Materiał Szerokość | 2 mm |
| Grubość materiału | 20 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 1700 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (17 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 30179017 (ten produkt) | 15-18 | DN 10 | ⅜ | M8/M10 |
| 30179022 | 20-24 | DN 15 | ½ | M8/M10 |
| 30179028 | 26-30 | DN 20 | ¾ | M8/M10 |
| 30179035 | 32-36 | DN 25 | 1 | M8/M10 |
| 30179040 | 36-42 | DN 32 | 1¼ | M8/M10 |
| 30179048 | 47-50 | DN 40 | 1½ | M8/M10 |
| 30179054 | 51-55 | - | - | M8/M10 |
| 30179060 | 60-64 | DN 50 | 2 | M8/M10 |
| 30179070 | 67-73 | - | - | M8/M10 |
| 30179075 | 75-80 | DN 65 | 2½ | M8/M10 |
| 30179090 | 87-92 | DN 80 | 3 | M8/M10 |
| 30179100 | 99-105 | - | 3½ | M8/M10 |
| 30179110 | 106-112 | - | - | M8/M10 |
| 30179115 | 114-119 | DN 100 | 4 | M8/M10 |
| 30179125 | 124-131 | - | - | M8/M10 |
| 30179160 | 159-163 | DN 150 | - | M8/M10 |
| 30179200 | 199-204 | - | - | M8/M10 |
Zastosowanie
Walraven Obejma bez okładziny STN (M8/M10), 15–18 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur ze stali nierdzewnej i tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma bez okładziny STN (M8/M10), 15–18 mm?
Ten numer katalogowy (30179017) obejmuje rury o średnicy zewnętrznej 15-18 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
