Walraven RapidStrut Nakrętka ślizgowa G2 STN, M8
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 665175108
Kod producenta: 665175108
Gwint: M8
Wykończenie: stal nierdzewna
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

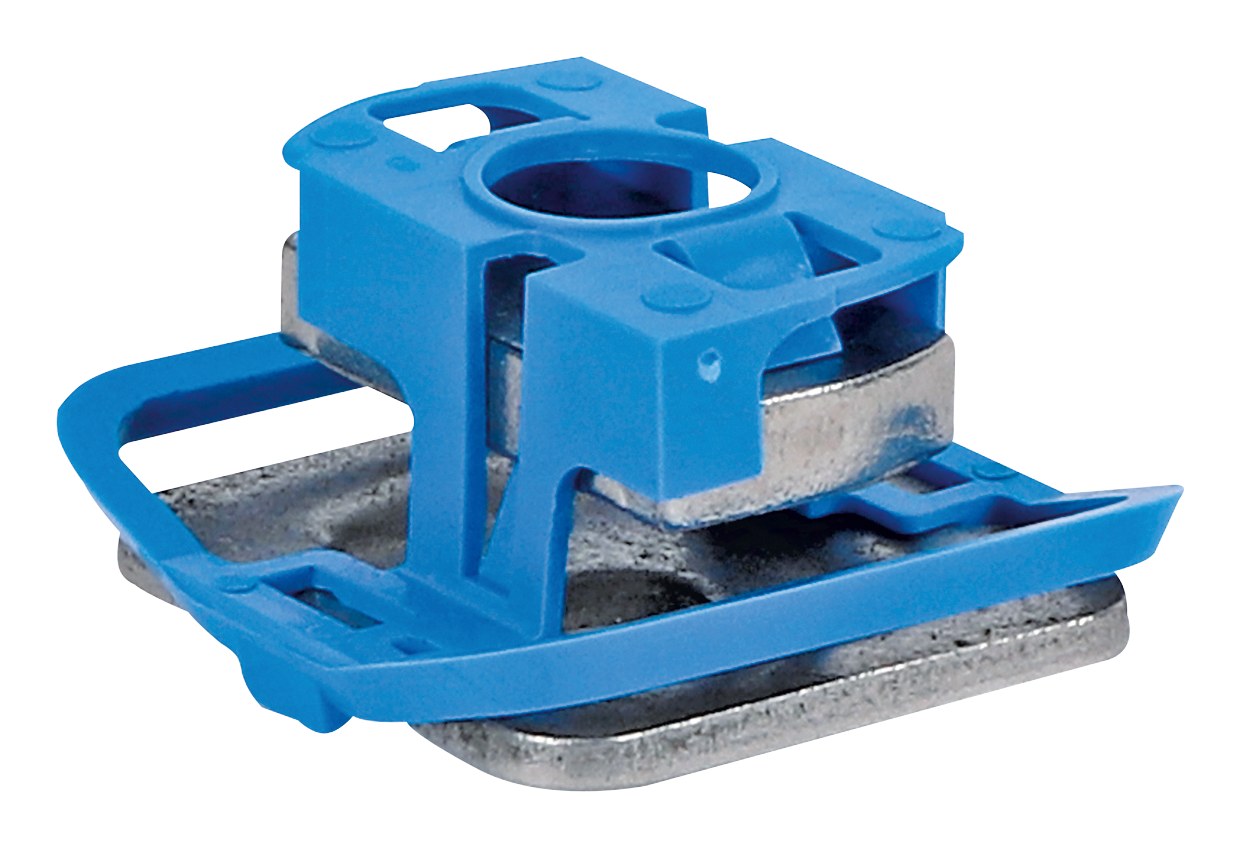

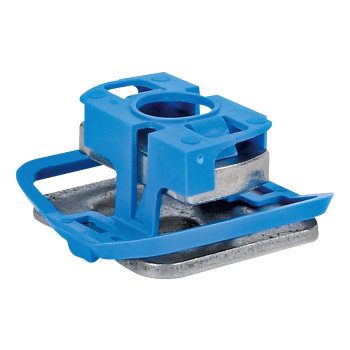

Walraven RapidStrut Nakrętka ślizgowa G2 STN, M8
Walraven RapidStrut Nakrętka ślizgowa G2 STN, M8 to nakrętka do szyn marki Walraven do szybkiego łączenia obejm i prętów gwintowanych. Numer katalogowy producenta: 665175108. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 3120 N.
Najważniejsze cechy
- kompletna nakrętka ślizgowa z podkładką i sprężyną BIS RapidStrut®
- do łączenia obejm rurowych z szynami za pomocą prętów gwintowanych
- gotowe do użycia, wstępnie zmontowane w celu szybkiego zamocowania i utrzymujące zespół na miejscu przed ostatecznym dokręceniem
- materiał: stal nierdzewna 1.4401 (A4) - EN 10088, AISI 316; sprężyna(y) wykonana(e) z POM (PolyOxyMethylene), niebieska (zgodnie z RAL 5015)
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 665175108 |
| Producent | Walraven |
| Kod rodziny | M5205 |
| Dla rodzaju szyny | 41x21, 41x41 |
| Rozmiar gwintu | M8 |
| Grubość materiału | 6 mm |
| Moment obrotowy dla instalacji | 11 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 1100 N |
| Maksymalne dopuszczalne obciążenie Faz | 3120 N |

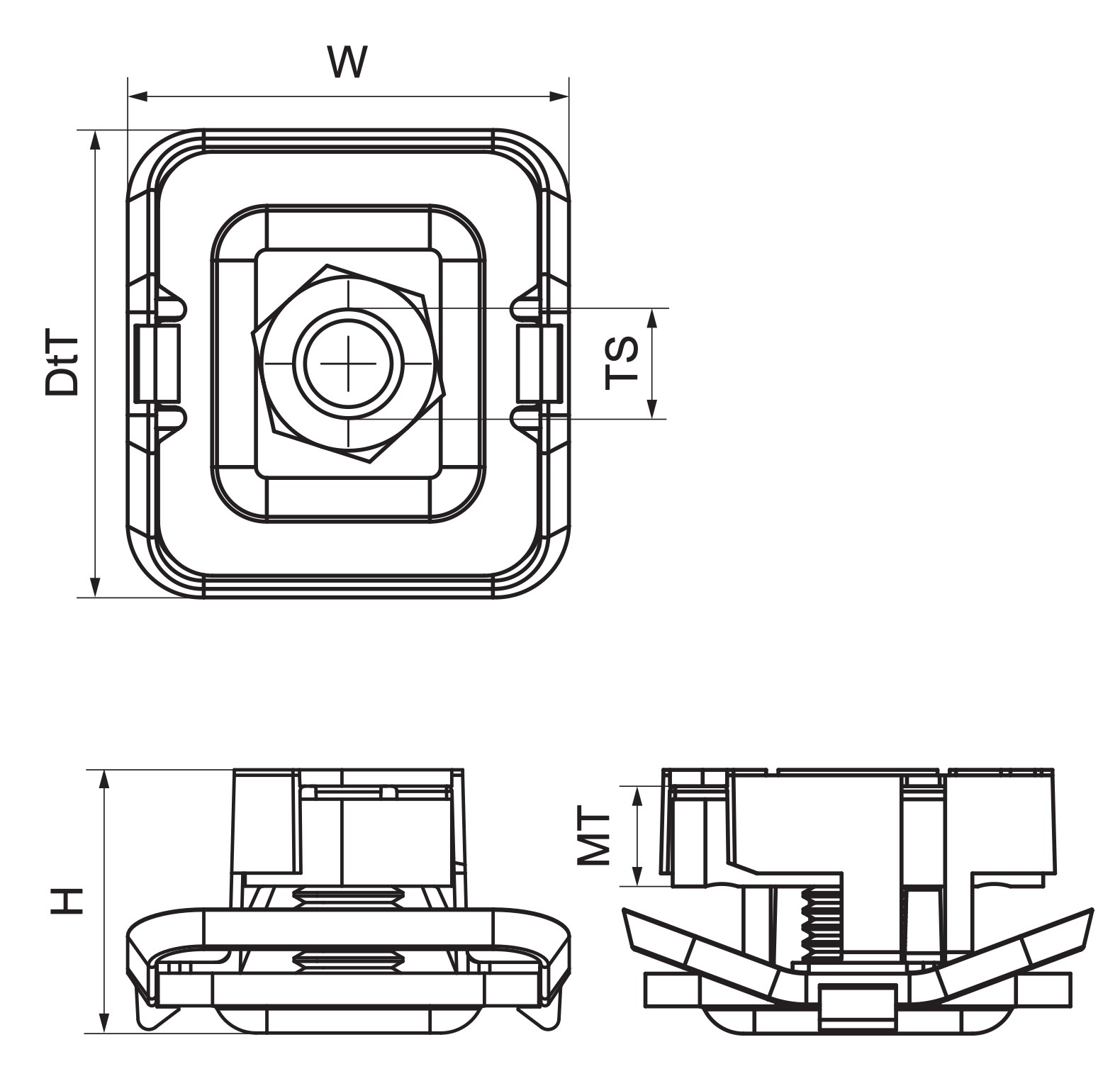

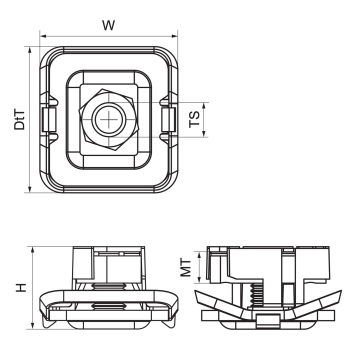

| Całkowita wysokość | 24,29 mm |
| Całkowita szerokość | 43,22 mm |
| Całkowita głębokość | 40,8 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 20 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 200 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Grubość materiału (mm) | Moment obrotowy dla instalacji (Nm) |
|---|---|---|---|---|
| 665175108 (ten produkt) | 41x21, 41x41 | M8 | 6 | 11 |
| 665175110 | 41x21, 41x41 | M10 | 8 | 15 |
Zastosowanie
Walraven RapidStrut Nakrętka ślizgowa G2 STN, M8 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do szybkiego łączenia obejm i prętów gwintowanych. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 20 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 20 szt.; karton — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
