Walraven RapidStrut Nakrętka ślizgowa G2 BUP, M6
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 665185106
Kod producenta: 665185106
Gwint: M6
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

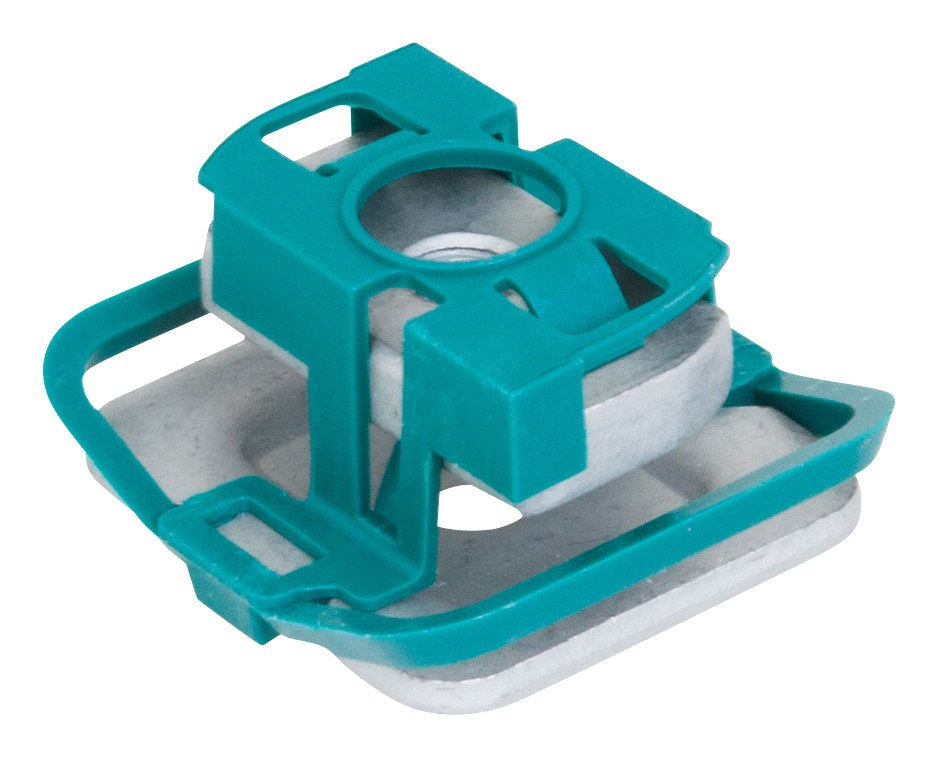

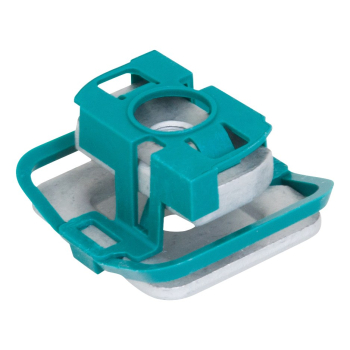

Walraven RapidStrut Nakrętka ślizgowa G2 BUP, M6
Walraven RapidStrut Nakrętka ślizgowa G2 BUP, M6 to nakrętka do szyn marki Walraven do szybkiego łączenia obejm i prętów gwintowanych. Numer katalogowy producenta: 665185106. Gwint łączący: M6. Maksymalne dopuszczalne obciążenie: 2660 N.
Najważniejsze cechy
- kompletna nakrętka ślizgowa z podkładką i sprężyną BIS RapidStrut®
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- Testowane wartości w połączeniu z szyną Walraven RapidStrut® 41x41x2,5mm, więcej szczegółów można znaleźć w karcie technicznej.
- M10 i M12 są testowane pod kątem bezpieczeństwa pożarowego zgodnie z normą EN 1366-1.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 665185106 |
| Producent | Walraven |
| Kod rodziny | H2404 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Rozmiar gwintu | M6 |
| Grubość materiału | 5 mm |
| Moment obrotowy dla instalacji | 7 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 950 N |
| Maksymalne dopuszczalne obciążenie Faz | 2660 N |

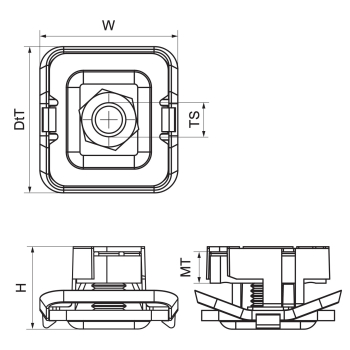

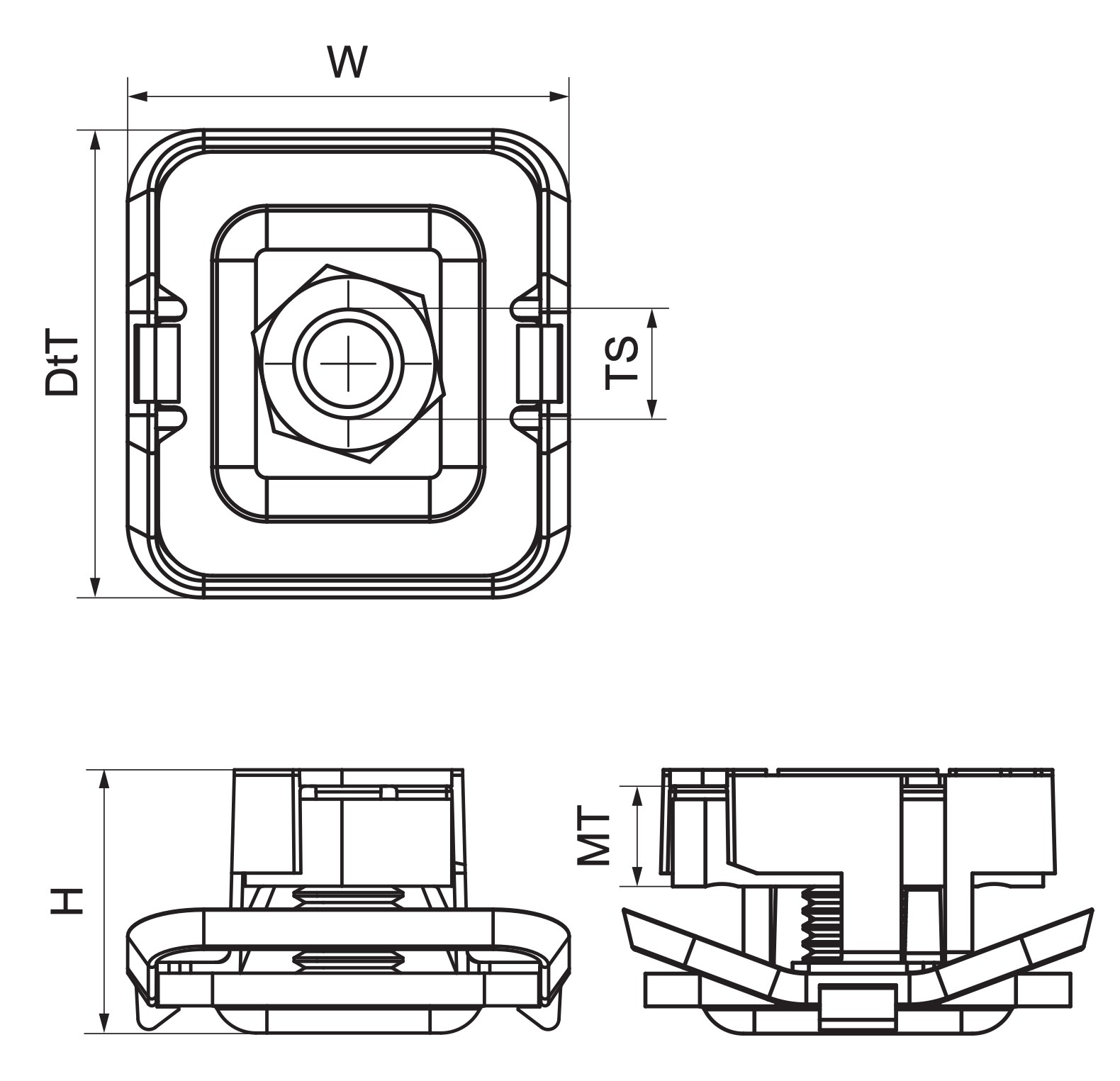

| Całkowita wysokość | 24,29 mm |
| Całkowita szerokość | 43,22 mm |
| Całkowita głębokość | 40,8 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 20 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 200 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Grubość materiału (mm) | Moment obrotowy dla instalacji (Nm) |
|---|---|---|---|---|
| 665185106 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | M6 | 5 | 7 |
| 665185108 | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 6 | 11 |
| 665185110 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 8 | 15 |
| 665185112 | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 9 | 22 |
Zastosowanie
Walraven RapidStrut Nakrętka ślizgowa G2 BUP, M6 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do szybkiego łączenia obejm i prętów gwintowanych. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 20 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 20 szt.; karton — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL)
