Walraven Obejma 2S z okładziną Set (M8/10), 75–81 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33245081
Kod producenta: 33245081
Średnica rury: 75-81 mm
Gwint: M8/M10
Wykończenie: ocynk galwaniczny
Seria: 2S
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

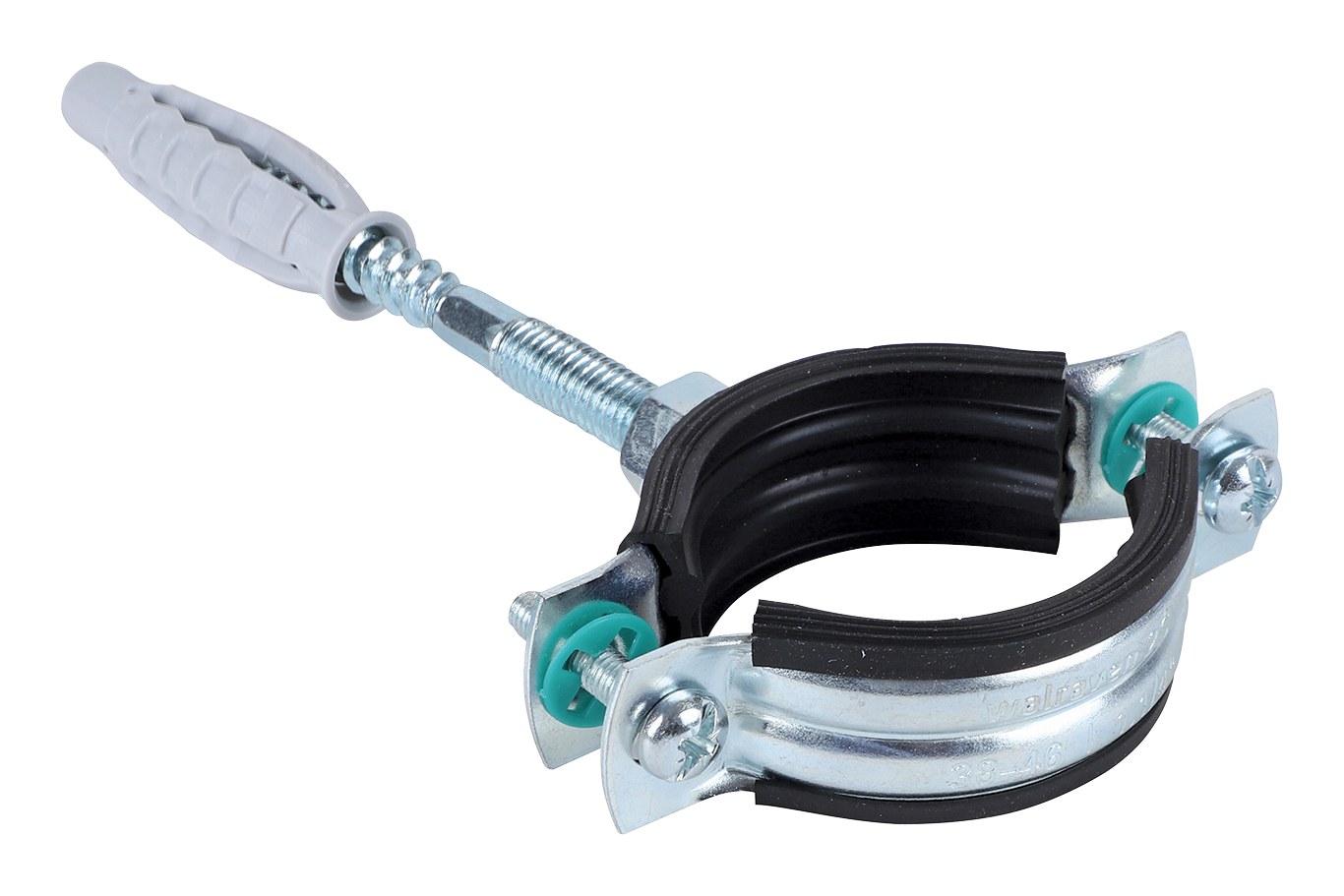

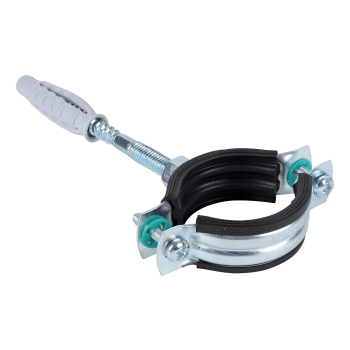

Walraven Obejma 2S z okładziną Set (M8/10), 75–81 mm
Walraven Obejma 2S z okładziną Set (M8/10), 75–81 mm to obejma marki Walraven. Numer katalogowy producenta: 33245081. Zakres średnic rury: 75-81 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 850 N.
Najważniejsze cechy
- prosty montaż: wystarczy umieścić śrubę w otworze i dokręcić
- obejma z dwiema śrubami
- szeroki zakres średnic
- specjalna podkładka zapobiega wypadaniu śruby z obejmy podczas montażu
- materiał: obejma i śruba dwugwintowa wykonane ze stali; dybel wykonany z PA (poliamid)
- ocynk galwaniczny

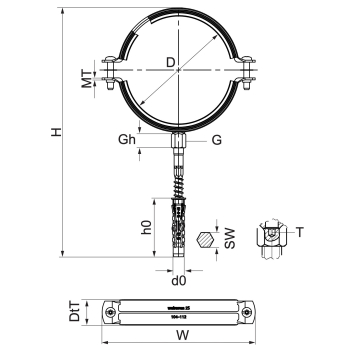

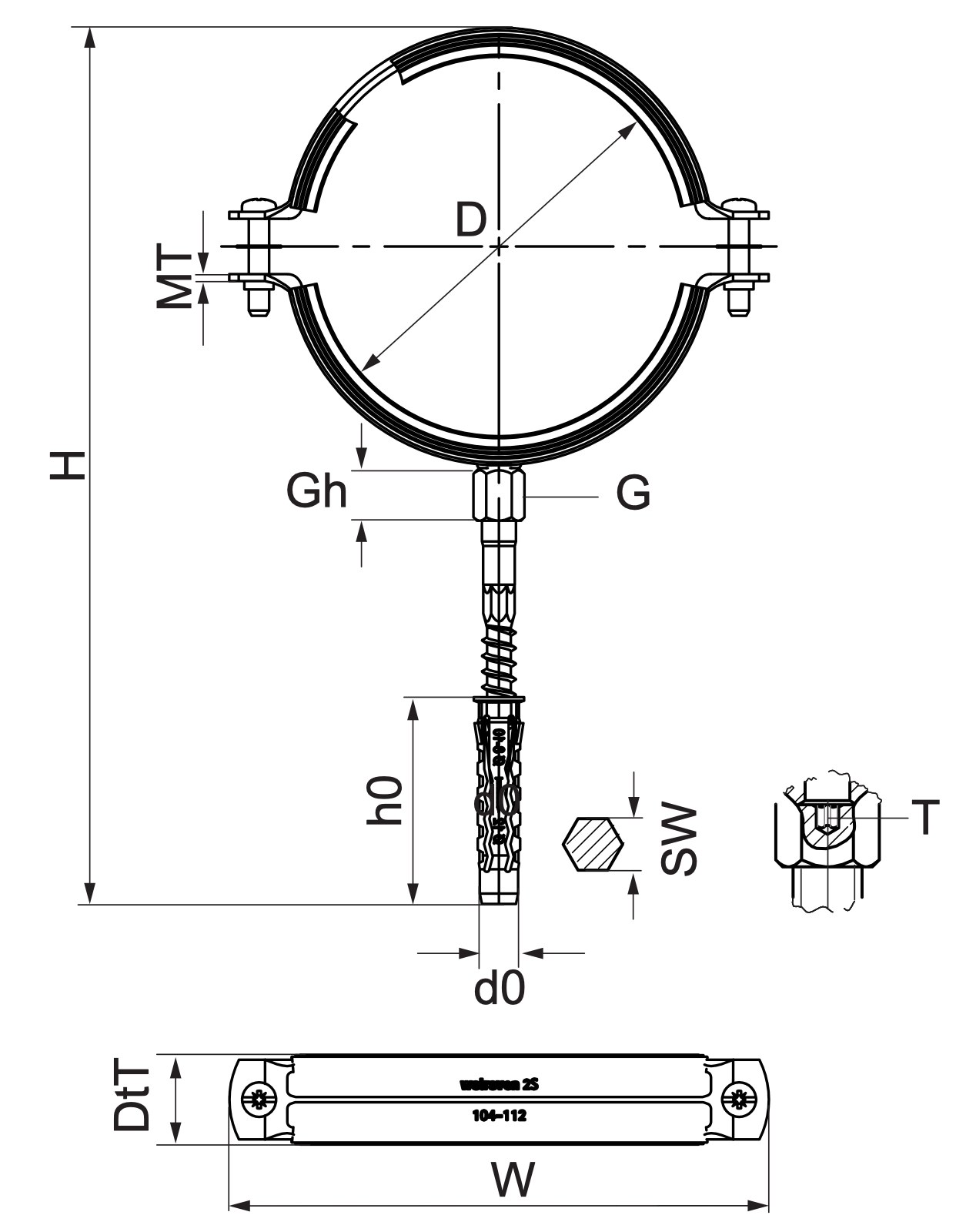

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33245081 |
| Producent | Walraven |
| Kod rodziny | A05159 |
| Średnica zewnętrzna rury | 75-81 mm |
| Gwint łączący | M8/M10 |
| Głębokość wierconego otworu | 50 mm |
| Średnica otworu | 10 mm |
| Rozmiar łba śruby szęściokątnej | 6 |
| Rozmiar łba śruby Torx | 25 |
| Grubość materiału | 1,5 mm |
| Całkowita wysokość | 203 mm |
| Całkowita szerokość | 124 mm |
| Całkowita głębokość | 23 mm |
| Maksymalne dopuszczalne obciążenie Faz | 850 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1800 |
Wszystkie rozmiary w serii (11 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Gwint łączący | Głębokość wierconego otworu (mm) | Średnica otworu (mm) |
|---|---|---|---|---|
| 33245081 (ten produkt) | 75-81 | M8/M10 | 50 | 10 |
| 33245095 | 88-95 | M8/M10 | 50 | 10 |
| 33245112 | 104-112 | M8/M10 | 60 | 12 |
| 33245118 | 113-118 | M8/M10 | 60 | 12 |
| 33245127 | 119-127 | M8/M10 | 60 | 12 |
| 33245137 | 128-137 | M8/M10 | 60 | 12 |
| 33245144 | 138-144 | M8/M10 | 60 | 12 |
| 33245162 | 154-162 | M8/M10 | 60 | 12 |
| 33245172 | 163-172 | M8/M10 | 60 | 12 |
| 33245205 | 195-205 | M8/M10 | 60 | 12 |
| 33245225 | 217-225 | M8/M10 | 60 | 12 |
Zastosowanie
Walraven Obejma 2S z okładziną Set (M8/10), 75–81 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma 2S z okładziną Set (M8/10), 75–81 mm?
Ten numer katalogowy (33245081) obejmuje rury o średnicy zewnętrznej 75-81 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 1800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
