Walraven Płyta czołowa masywna spawana BUP, M16
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 67198016
Kod producenta: 67198016
Gwint: M16
Wykończenie: BUP1000 (BIS UltraProtect)
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

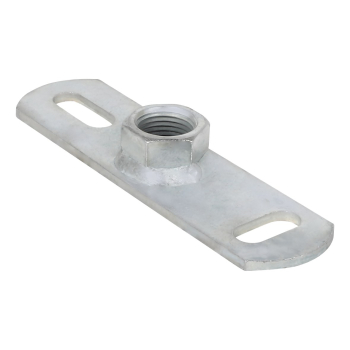

Walraven Płyta czołowa masywna spawana BUP, M16
Walraven Płyta czołowa masywna spawana BUP, M16 to płyta czołowa marki Walraven mocowanie do ścian lub stropów. Numer katalogowy producenta: 67198016. Gwint łączący: M16. Maksymalne dopuszczalne obciążenie: 6000 N.
Najważniejsze cechy
- mocowanie do ściany, stropu lub podłogi (dopuszczalne obciążenia rozciągające i zginające)
- otwory (fasolkowe) montażowe są przestawione względem siebie o 90° w celu ułatwienia montażu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- produkt jest elementem systemu BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

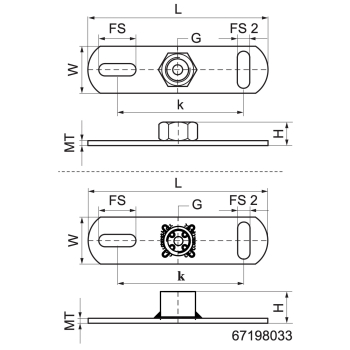

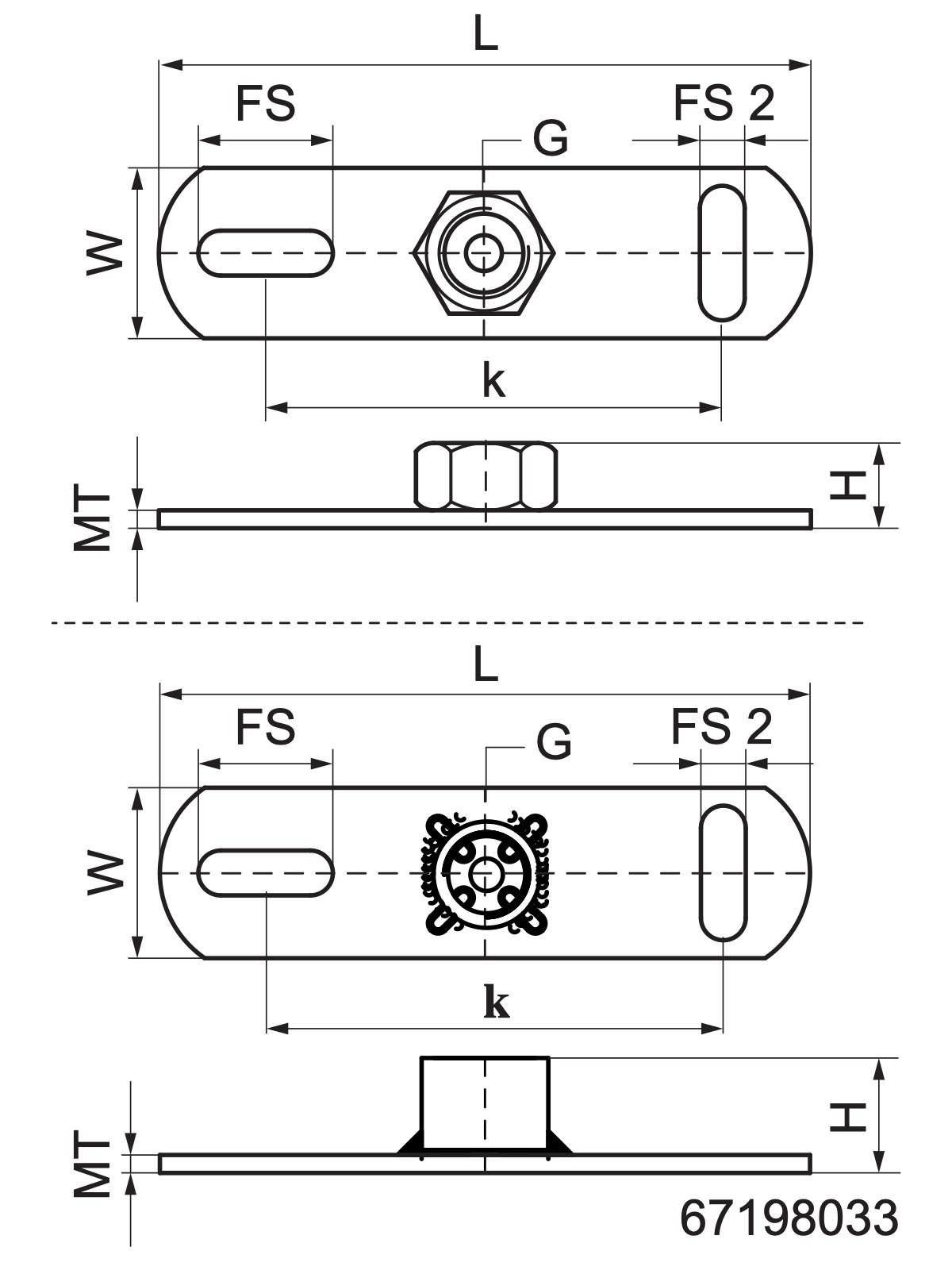

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 67198016 |
| Producent | Walraven |
| Kod rodziny | K1509 |
| Gwint łączący | M16 |
| Całkowita długość | 145 mm |
| Całkowita szerokość | 38 mm |
| Całkowita wysokość | 20 mm |
| Grubość materiału | 4 mm |
| Gniazdo mocujące | 30x11 mm |
| Gniazdo mocujące 2 | 25x11 mm |
| Odległość od osi do osi | 100 mm |
| Maksymalne dopuszczalne obciążenie Faz | 6000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
Wszystkie rozmiary w serii (3 numerów katalogowych)
| Nr kat. | Gwint łączący | Całkowita długość (mm) | Całkowita szerokość (mm) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 67198016 (ten produkt) | M16 | 145 | 38 | 20 |
| 67198021 | G½" | 145 | 38 | 22 |
| 67198033 | G1" | 145 | 38 | 27 |
Zastosowanie
Walraven Płyta czołowa masywna spawana BUP, M16 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do ścian lub stropów. Produkt należy do kategorii Płyty czołowe i łączniki w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M16. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe płyty czołowe i łączniki znajdziesz w kategorii Płyty czołowe i łączniki, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
