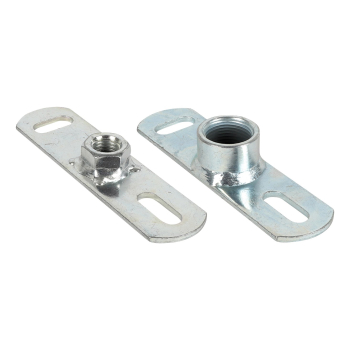

Walraven Płyta czołowa masywna spawana, M12
Walraven Płyta czołowa masywna spawana, M12 to płyta czołowa marki Walraven mocowanie do ścian lub stropów. Numer katalogowy producenta: 6719012. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 6000 N.
Najważniejsze cechy
- mocowanie do ściany, stropu lub podłogi (dopuszczalne obciążenia rozciągające i zginające)
- otwory (fasolkowe) montażowe są przestawione względem siebie o 90° w celu ułatwienia montażu
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal
- ocynk galwaniczny

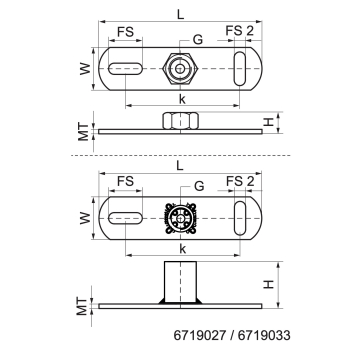

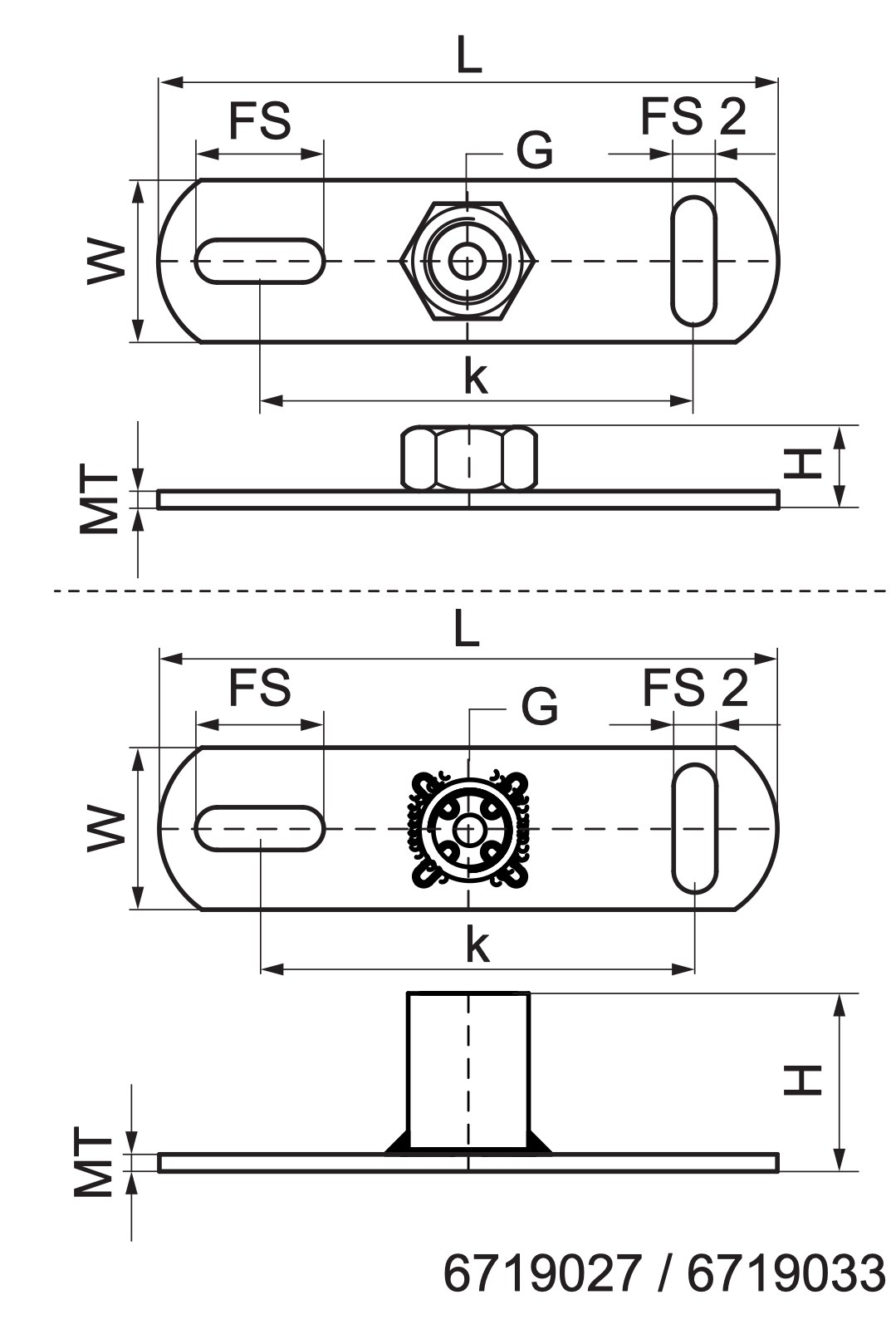

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6719012 |
| Producent | Walraven |
| Kod rodziny | K1512 |
| Gwint łączący | M12 |
| Całkowita długość | 145 mm |
| Całkowita szerokość | 38 mm |
| Całkowita wysokość | 17 mm |
| Grubość materiału | 4 mm |
| Gniazdo mocujące | 30x11 mm |
| Gniazdo mocujące 2 | 25x11 mm |
| Odległość od osi do osi | 100 mm |
| Maksymalne dopuszczalne obciążenie Faz | 6000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Gwint łączący | Całkowita długość (mm) | Całkowita szerokość (mm) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 6719012 (ten produkt) | M12 | 145 | 38 | 17 |
| 6719016 | M16 | 145 | 38 | 20 |
| 6719021 | G½" | 145 | 38 | 22 |
| 6719033 | G1" | 145 | 38 | 27 |
Zastosowanie
Walraven Płyta czołowa masywna spawana, M12 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do ścian lub stropów. Produkt należy do kategorii Płyty czołowe i łączniki w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M12. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe płyty czołowe i łączniki znajdziesz w kategorii Płyty czołowe i łączniki, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
