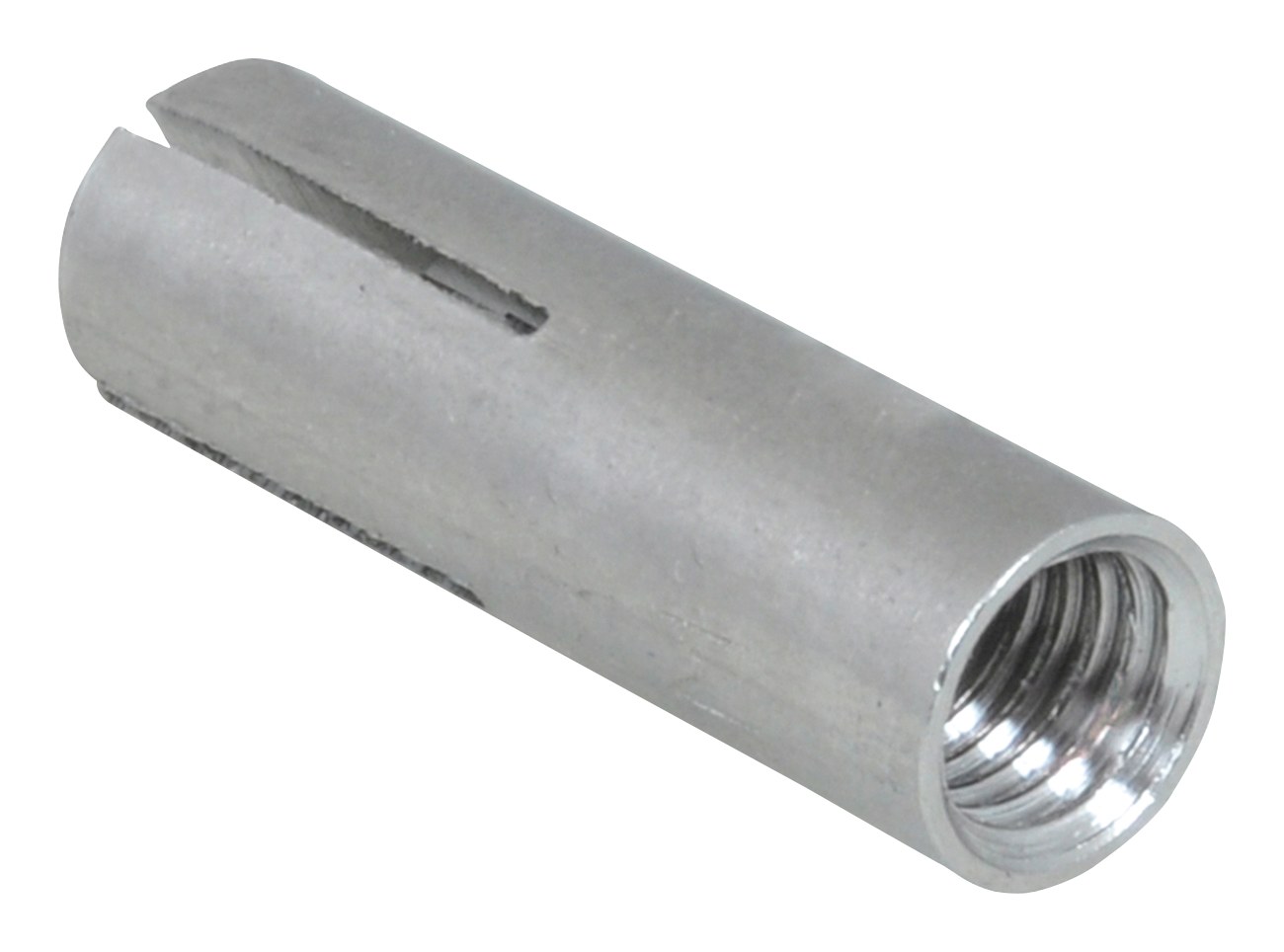

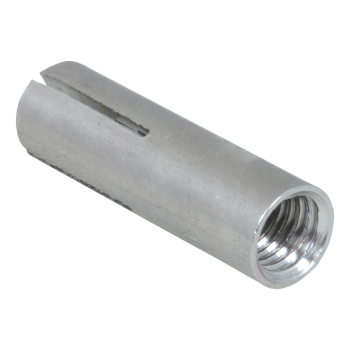

Walraven WDI1 Kotwa wbijana STN, M8
Walraven WDI1 Kotwa wbijana STN, M8 to kotwa mechaniczna marki Walraven Standardowa kotwa ze stali nierdzewnej. Numer katalogowy producenta: 6103708. Gwint łączący: M8.
Najważniejsze cechy
- prosta i szybka procedura montażu
- brak kołnierza do zakotwiczenia przy większej głębokości otworu
- wysokie parametry wytrzymałości na wyrywanie
- klasa odporności ogniowej R30-R120 do projektowania zakotwień narażonych na działanie ognia (M8-M16)
- spełnia wymagania VdS CEA 4001: 2024-01 (08) dla zastosowań z systemami tryskaczowymi w elementach betonowych
- więcej informacji na temat obciążeń można znaleźć w karcie charakterystyki produktu i/lub raporcie ETA
- Rodzaj podłoża: beton spękany, beton niespękany
- materiał: stal nierdzewna A4 (1.4401/AISI 316)

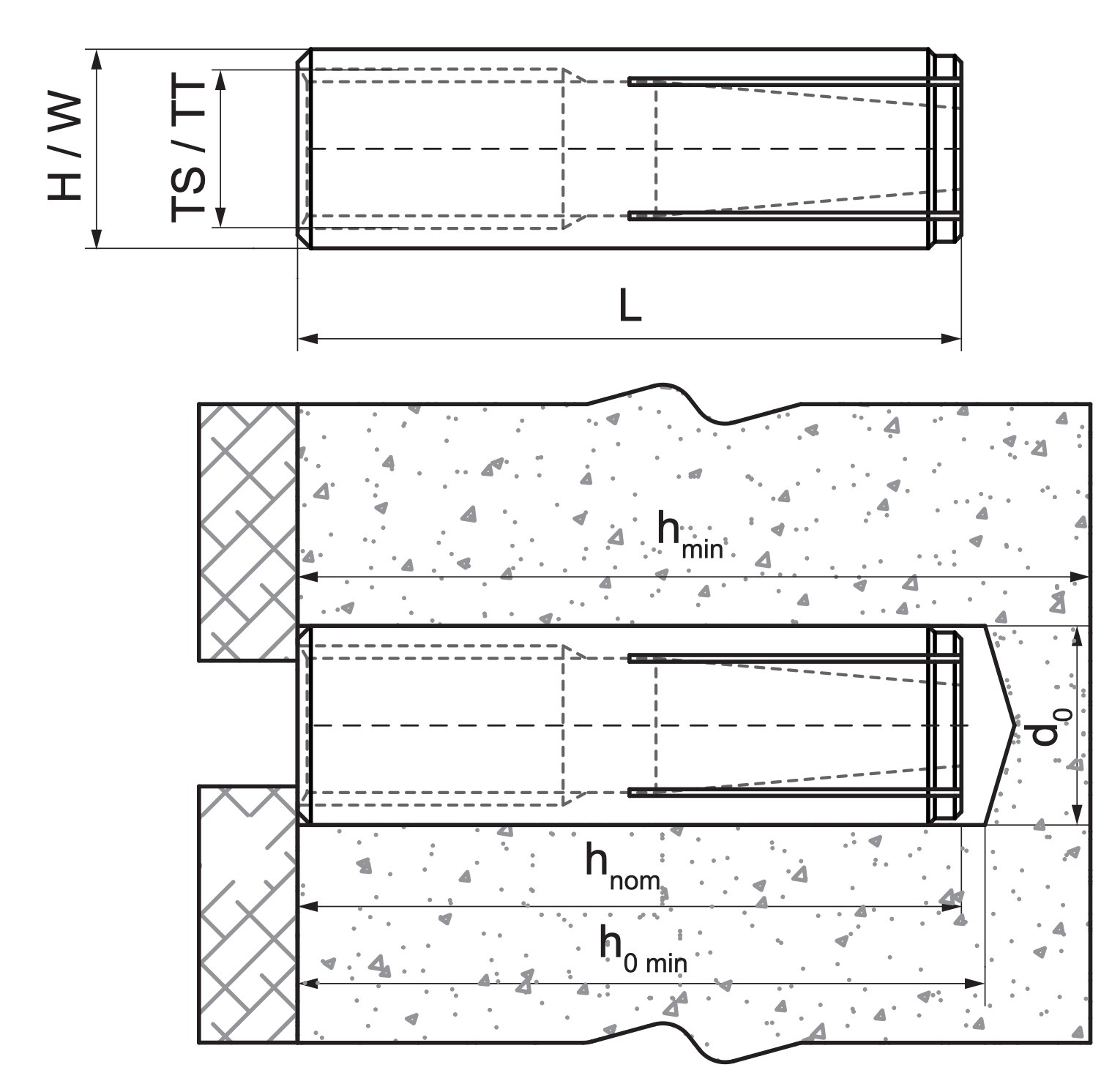

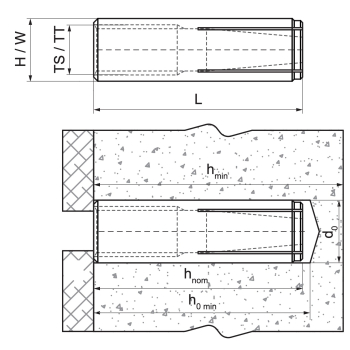

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6103708 |
| Producent | Walraven |
| Kod rodziny | M9521 |
| Rozmiar gwintu | M8 |
| Typ gwintu | Metryczny |
| Całkowita wysokość | 10 mm |
| Całkowita szerokość | 10 mm |
| Całkowita długość | 30 mm |
| Średnica otworu | 10 mm |
| Min. głębokość wiercenia | 32 mm |
| Standardowa głębokość osadzenia | ≥ 30 mm |
| Minimalna grubość podłoża | 80 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 600 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Rozmiar gwintu | Typ gwintu | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6103708 (ten produkt) | M8 | Metryczny | 10 | 10 |
| 6103710 | M10 | Metryczny | 12 | 12 |
| 6103712 | M12 | Metryczny | 15 | 15 |
| 6103716 | M16 | Metryczny | 20 | 20 |
Zastosowanie
Walraven WDI1 Kotwa wbijana STN, M8 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Standardowa kotwa ze stali nierdzewnej. Produkt należy do kategorii Kotwy mechaniczne w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; karton — 600 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Europejska Ocena Techniczna (ETA)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe kotwy mechaniczne znajdziesz w kategorii Kotwy mechaniczne, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
