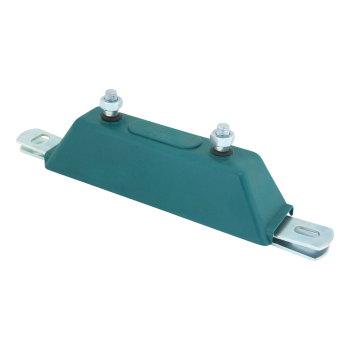

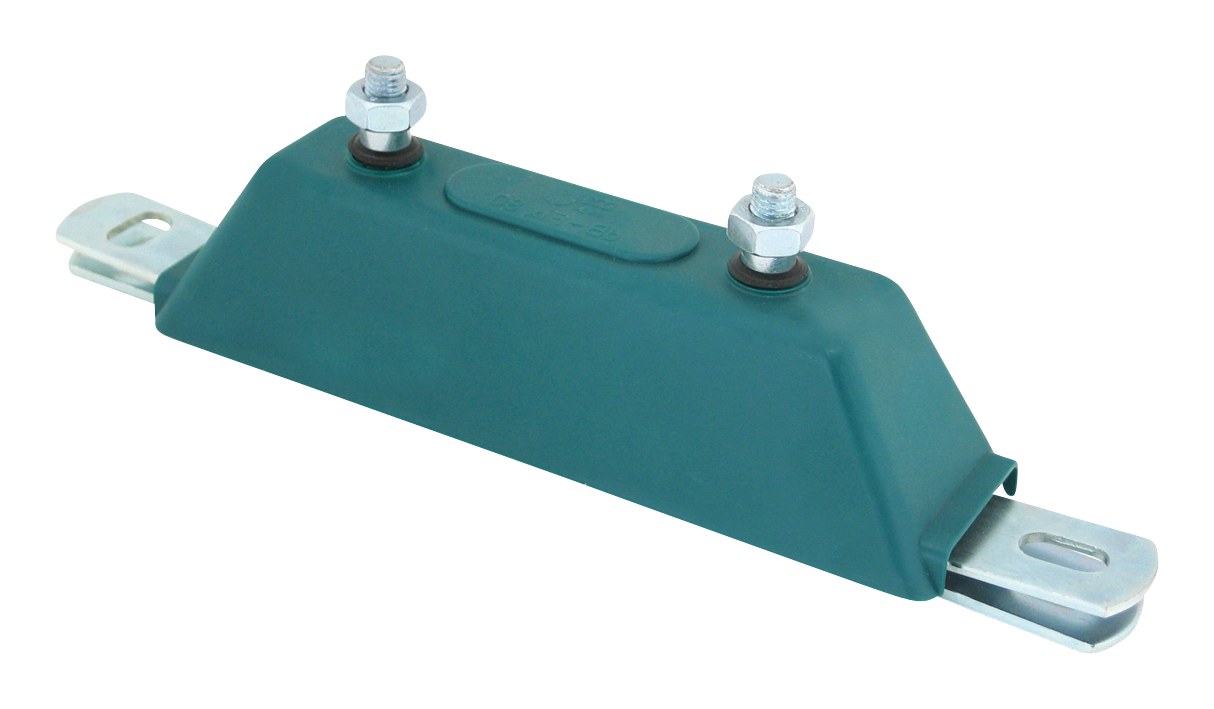

Walraven dB-FiX 80 Punkt stały, element podstawowy M10
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6693008
Kod producenta: 6693008
Średnica rury: 19-63 mm
Gwint: M10
Okładzina: EPDM
Wykończenie: ocynk galwaniczny
Seria: dB-FiX 80
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Walraven dB-FiX 80 Punkt stały, element podstawowy M10
Walraven dB-FiX 80 Punkt stały, element podstawowy M10 to punkt stały marki Walraven do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń. Numer katalogowy producenta: 6693008. Zakres średnic rury: 19-63 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 3000 N.
Najważniejsze cechy
- punkt stały z izolacją wibroakustyczną dla rur o średnicy do Ø 2" (obejma BIS HD500 Ø 59 - 65 mm)
- bardzo stabilne
- materiał: stal
- ocynk galwaniczny
- izolacja dźwiękowa przez odpowiednio ukształtowane EPDM
- izolacja akustyczna zgodnie z normą DIN 4111

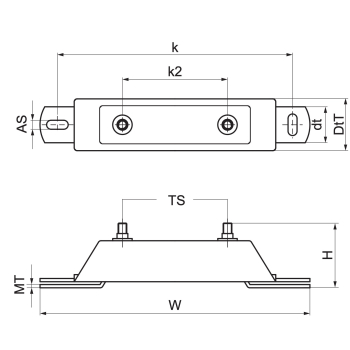

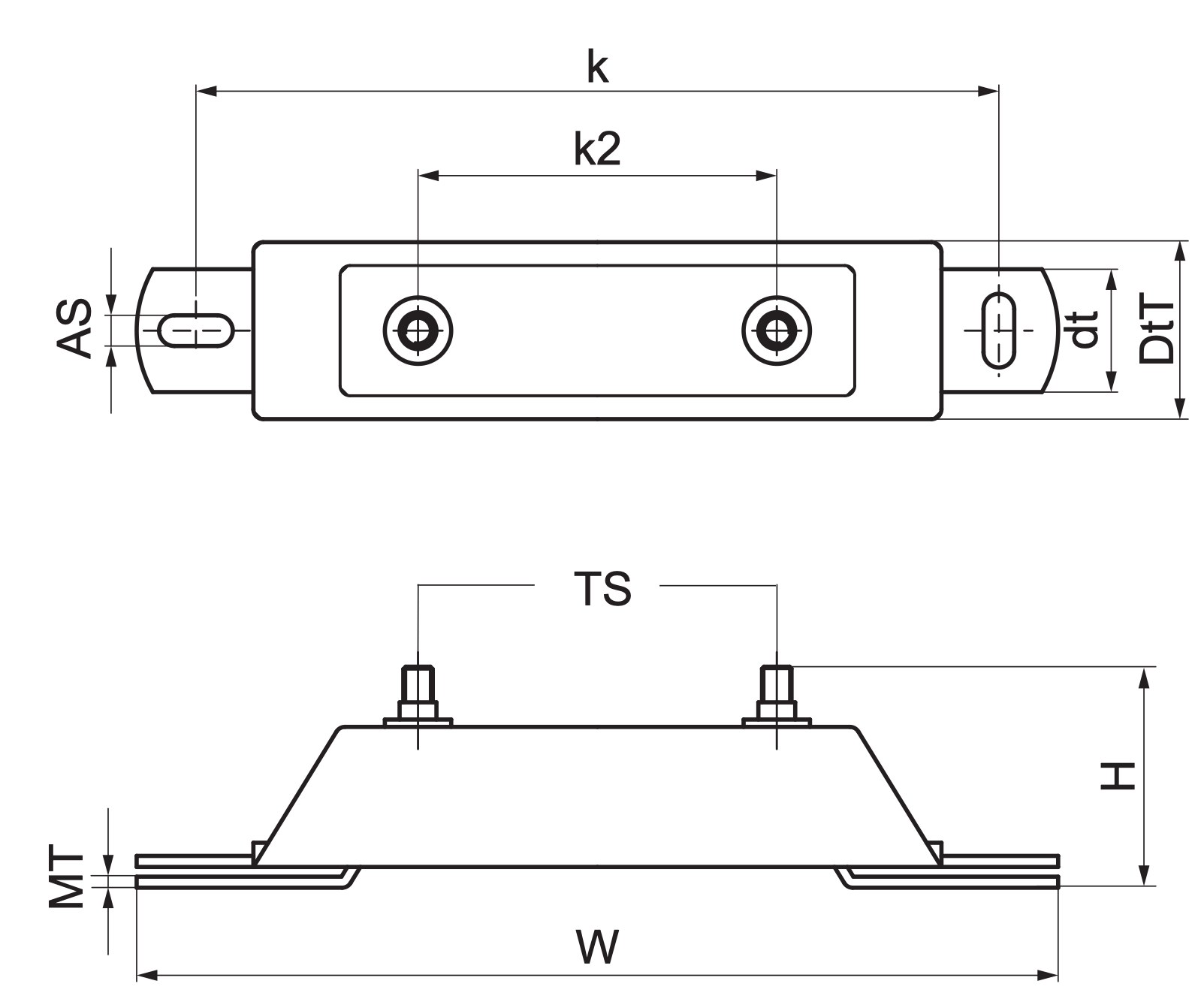

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6693008 |
| Producent | Walraven |
| Kod rodziny | E0520 |
| Średnica zewnętrzna rury | 19-63 mm |
| Całkowita wysokość | 80 mm |
| Całkowita szerokość | 290 mm |
| Całkowita głębokość | 54 mm |
| Głębokość | 30 mm |
| Gniazdo kotwienia | 20x10.5 mm |
| Odległość od osi do osi | 250 mm |
| Odległość od osi do osi 2 | 100 mm |
| Grubość materiału | 3 mm |
| Rozmiar gwintu | M10 |
| Maksymalne dopuszczalne obciążenie Faz | 3000 N |
| Maksymalne dopuszczalne obciążenie Fay | 2700 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 450 |
Zastosowanie
Walraven dB-FiX 80 Punkt stały, element podstawowy M10 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do konstruowania punktów stałych lub mocowania antywibracyjnego urządzeń. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven dB-FiX 80 Punkt stały, element podstawowy M10?
Ten numer katalogowy (6693008) obejmuje rury o średnicy zewnętrznej 19-63 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 450 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
