Walraven RapidStrut Kątownik 90° BUP, 110 mm L/L
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 66588228
Kod producenta: 66588228
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
Model: L/L
Kąt: 90 °
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)
Walraven RapidStrut Kątownik 90° BUP, 110 mm L/L
Walraven RapidStrut Kątownik 90° BUP, 110 mm L/L to kątownik do szyn marki Walraven. Numer katalogowy producenta: 66588228.
Najważniejsze cechy
- łącznik kątowy do wszystkich szyn Walraven RapidStrut® do wykonywania elementów prefabrykowanych
- układ otworów jest dostosowany do układu otworów szyn Walraven RapidStrut® w celu zastosowania śrub przelotowych
- krawędzie łączników są zaokrąglone, co ułatwia montaż
- wzmocnione miejsce zgięcia dla zwiększenia wytrzymałości połączenia
- materiał: stal 1.0242 (S250GD) + ZM310 MAC
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

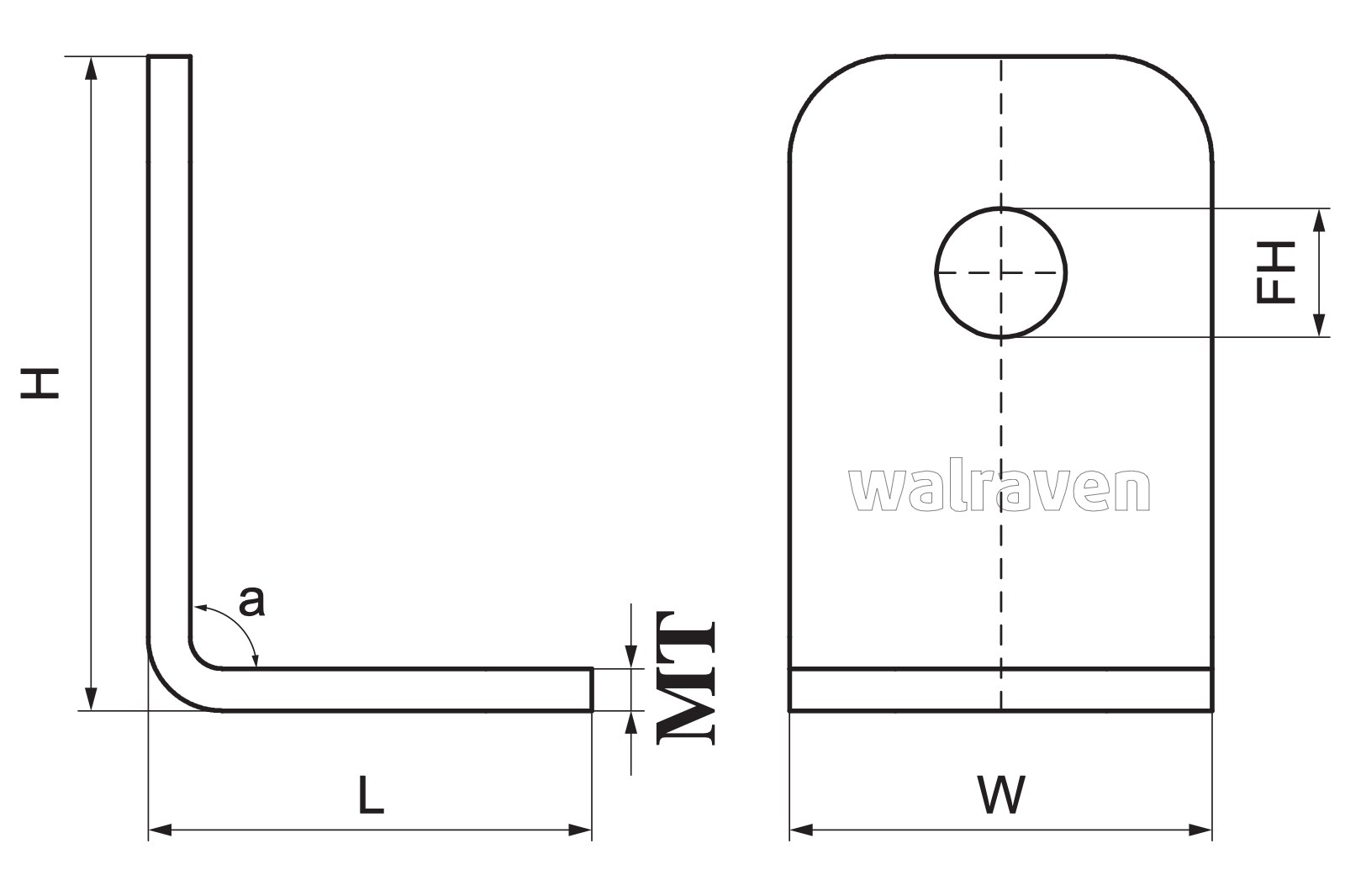

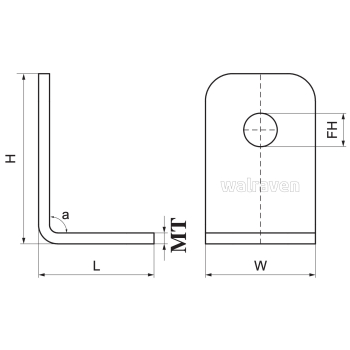

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 66588228 |
| Producent | Walraven |
| Kod rodziny | H2813 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Model | L/L |
| Kąt | 90 ° |
| Całkowita wysokość | 110 mm |
| Całkowita szerokość | 40 mm |
| Całkowita długość | 110 mm |
| Grubość materiału | 4 mm |
| Średnica otworu perforacji 1 | 12,2 mm |
| Odległość od osi do osi | 50 mm |
| Moment obrotowy dla instalacji | 30 Nm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |

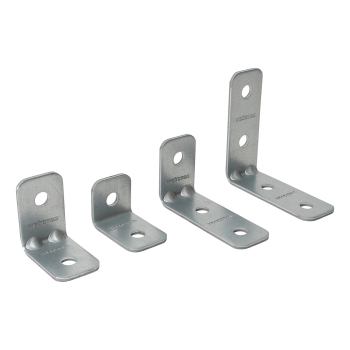

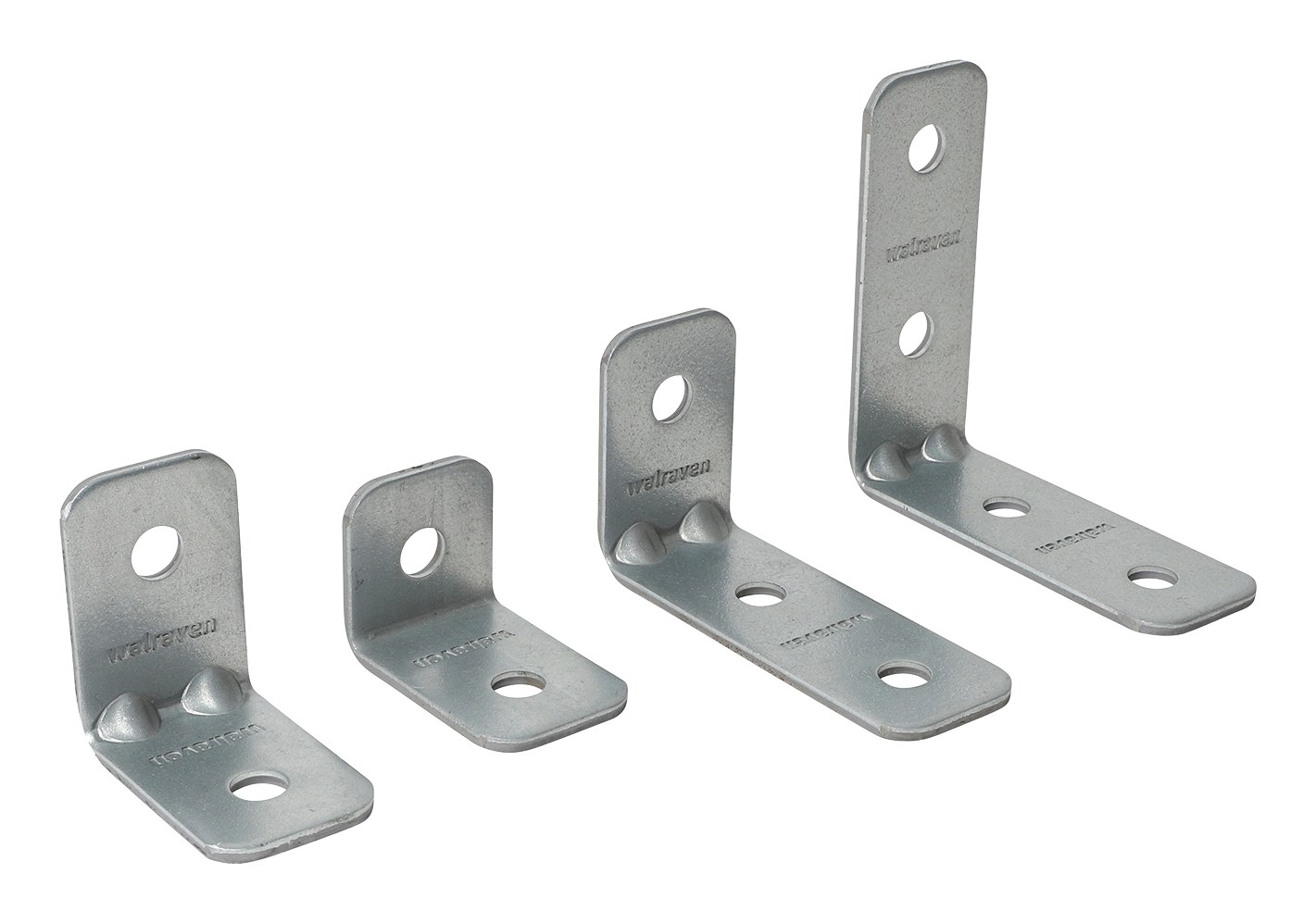

Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Kąt (°) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 66588228 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | L/L | 90 | 110 |
| 66588201 | 41x21, 41x41, 41x51, 41x62, 41x82 | S/S | 90 | 62 |
| 66588207 | 41x21, 41x41, 41x51, 41x62, 41x82 | S/S | 90 | 62 |
| 66588221 | 41x21, 41x41, 41x51, 41x62, 41x82 | L/S | 90 | 110 |
Zastosowanie
Walraven RapidStrut Kątownik 90° BUP, 110 mm L/L stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
