Walraven Maxx Kątownik 90° (H20516), 80x80
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 6681018
Kod producenta: 6681018
Wykończenie: ocynk ogniowy
Seria: Maxx
Pasuje do szyny: 80x80
Model: Kąt
Kąt: 90 °
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Walraven Maxx Kątownik 90° (H20516), 80x80

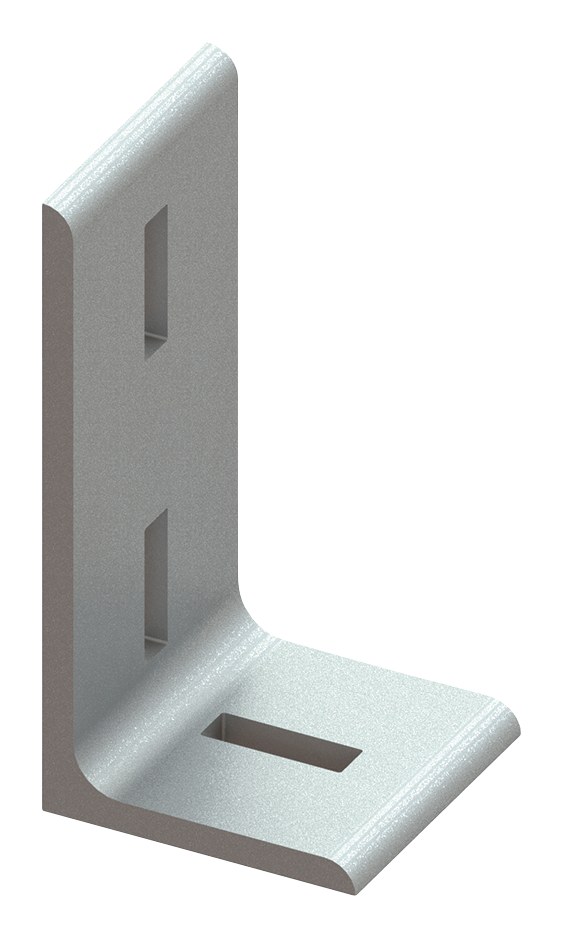

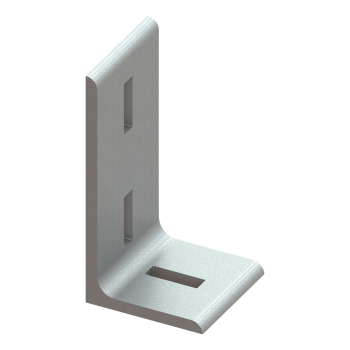

Walraven Maxx Kątownik 90° (H20516), 80x80 to kątownik do szyn marki Walraven do tworzenia połączeń z użyciem systemu Maxx. Numer katalogowy producenta: 6681018. Maksymalne dopuszczalne obciążenie: 14500 N.
Najważniejsze cechy
- 3-otworowy łącznik do profili Maxx
- dla dodatkowej stabilności wykonany z L-kształtnej stali
- materiał: stal S235JR
- ocynkowane ogniowo

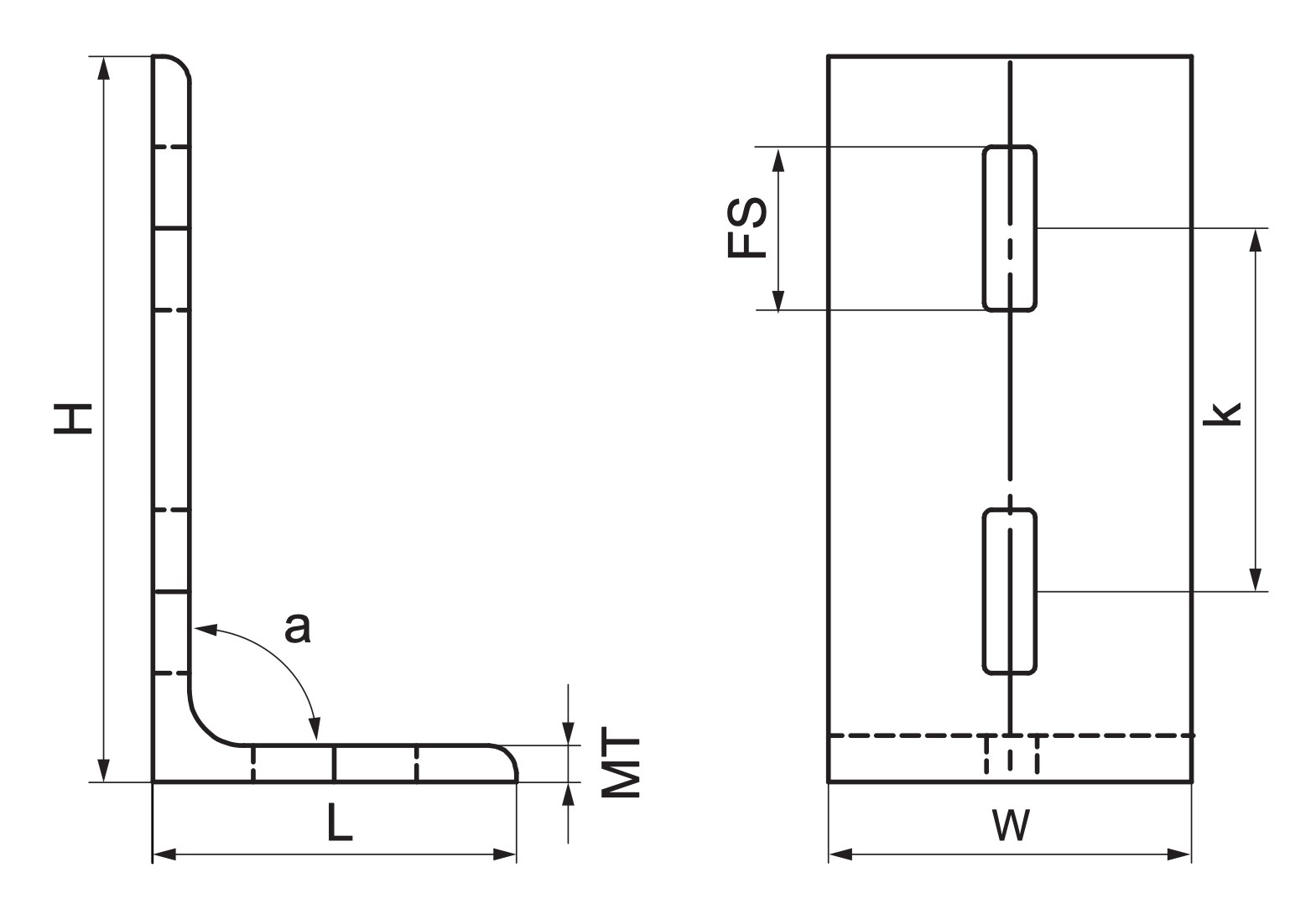

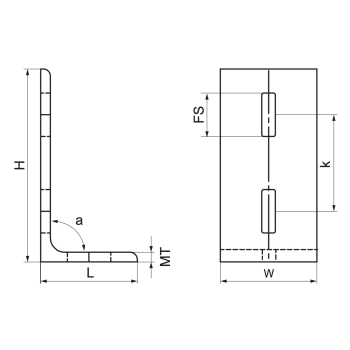

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6681018 |
| Producent | Walraven |
| Kod rodziny | H20516 |
| Dla rodzaju szyny | 80x80 |
| Model | Kąt |
| Kąt | 90 ° |
| Całkowita wysokość | 200 mm |
| Całkowita szerokość | 80 mm |
| Całkowita długość | 100 mm |
| Grubość materiału | 10 mm |
| Gniazdo mocujące | 45x14 mm |
| Odległość od osi do osi | 100 mm |
| Moment obrotowy dla instalacji | 75 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 14500 N |
| Maksymalne dopuszczalne obciążenie Fax | 5000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 220 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Kąt (°) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 6681018 (ten produkt) | 80x80 | Kąt | 90 | 200 |
| 6681020 | 100x100, 100x120, 100x150 | Kąt | 90 | 200 |
Zastosowanie

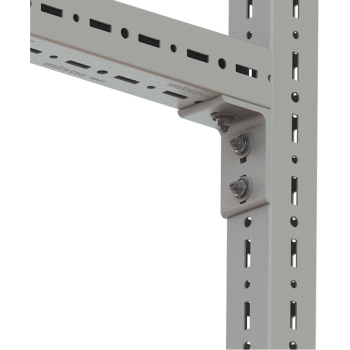

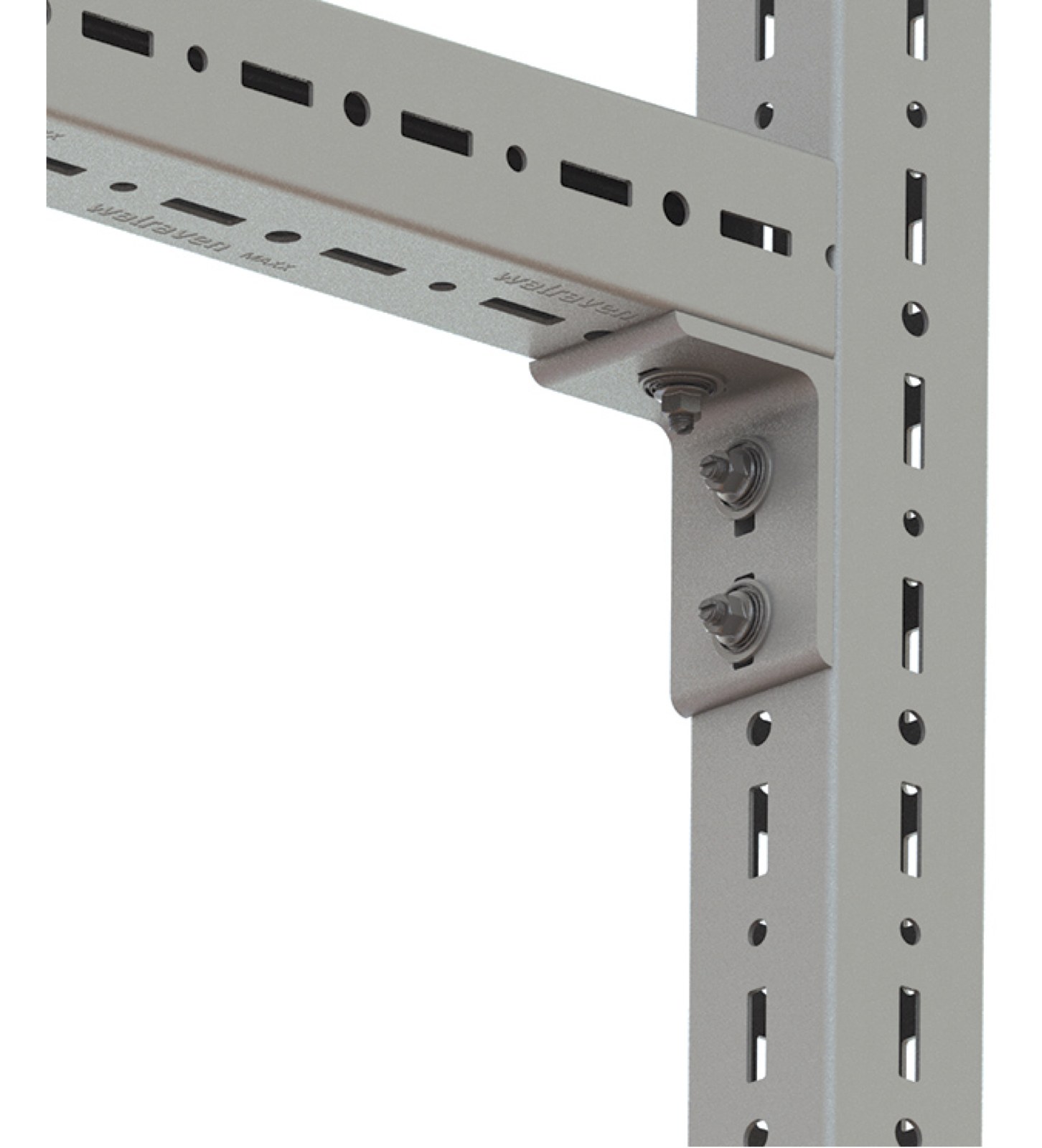

Walraven Maxx Kątownik 90° (H20516), 80x80 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do tworzenia połączeń z użyciem systemu Maxx. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 220 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
