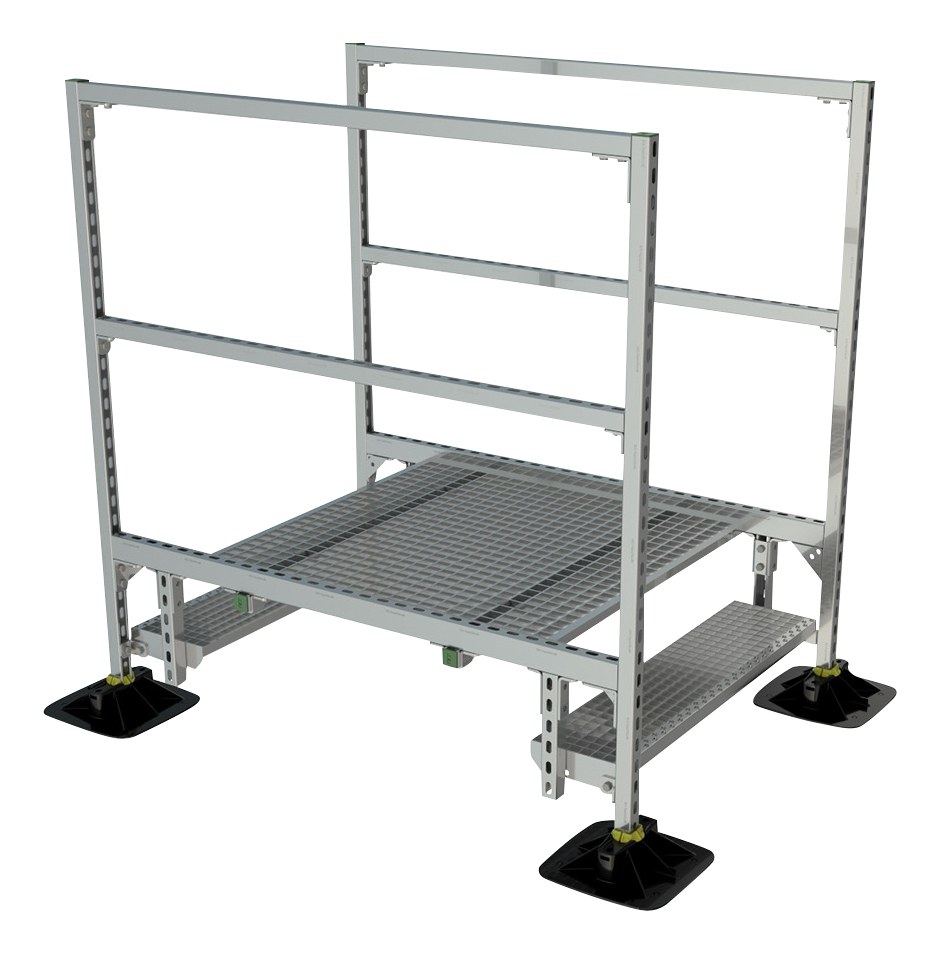

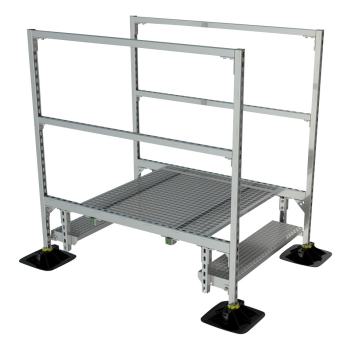

Walraven Yeti 335 Przejście (I1015)
Walraven Yeti 335 Przejście (I1015) to element mocujący marki Walraven prefabrykowane przejście nad instalacjami dachowymi. Numer katalogowy producenta: 67685821. Maksymalne dopuszczalne obciążenie: 2000 N.
Najważniejsze cechy
- kompletny zestaw do budowy przejścia nad instalacjami prowadzonymi na dachach płaskich
- anty-poślizgowa mata izolująca zapewniająca również izolację wibroakustyczną w komplecie (dla dachów z PVC należy zastosować warstwę oddzielającą, by chronić przed wulkanizacją - zobacz BIS Yeti® Antypoślizgowa mata separacyjna )
- określono dopuszczalną nośność zestawu, nie ma konieczności wykonywania dodatkowych obliczeń
- zestaw wstępnie zmontowany
- poręcz wykonana z szyny nieperforowanej
- listwy wykonane z WPC, kompozytu przetworzonego plastiku i włókna drzewnego, odpornego na promieniowanie UV i czynniki chemiczne
- W celu weryfikacji maksymalnej wartości obciążenia dla danego zastosowania należy skontaktować się z Działem Wsparcia Technicznego Walraven.
- produkt jest częścią systemu Walraven UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- konstrukcja systemu szynowego: ochrona powierzchni: wytrzymuje min. 1000 godzin testu mgły solnej (maks. 5% czerwonej rdzy) zgodnie z normą ISO 9227
- zabezpieczenie powierzchni (kraty / stopnie): ocynkowane ogniowo
- izolacja wibroakustyczna zgodnie z DIN EN ISO 10140-1 i DIN EN ISO 10140-3 do 31 dB(A)
- odporność na promieniowanie UV - zgodnie z normą PN-EN ISO 16474-3:2014-02 - certyfikowana przez ITB
- zgodne z EN 14122
- W celu uzyskania szczegółowych obliczeń i pomocy w rozłożeniu obciążenia prosimy o kontakt z działem wsparcia technicznego Walraven.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 67685821 |
| Producent | Walraven |
| Kod rodziny | I1015 |

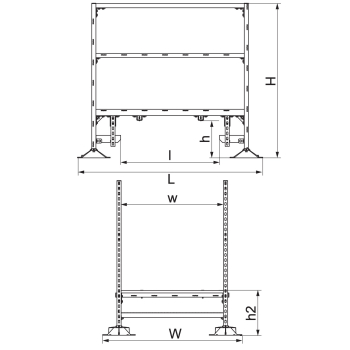

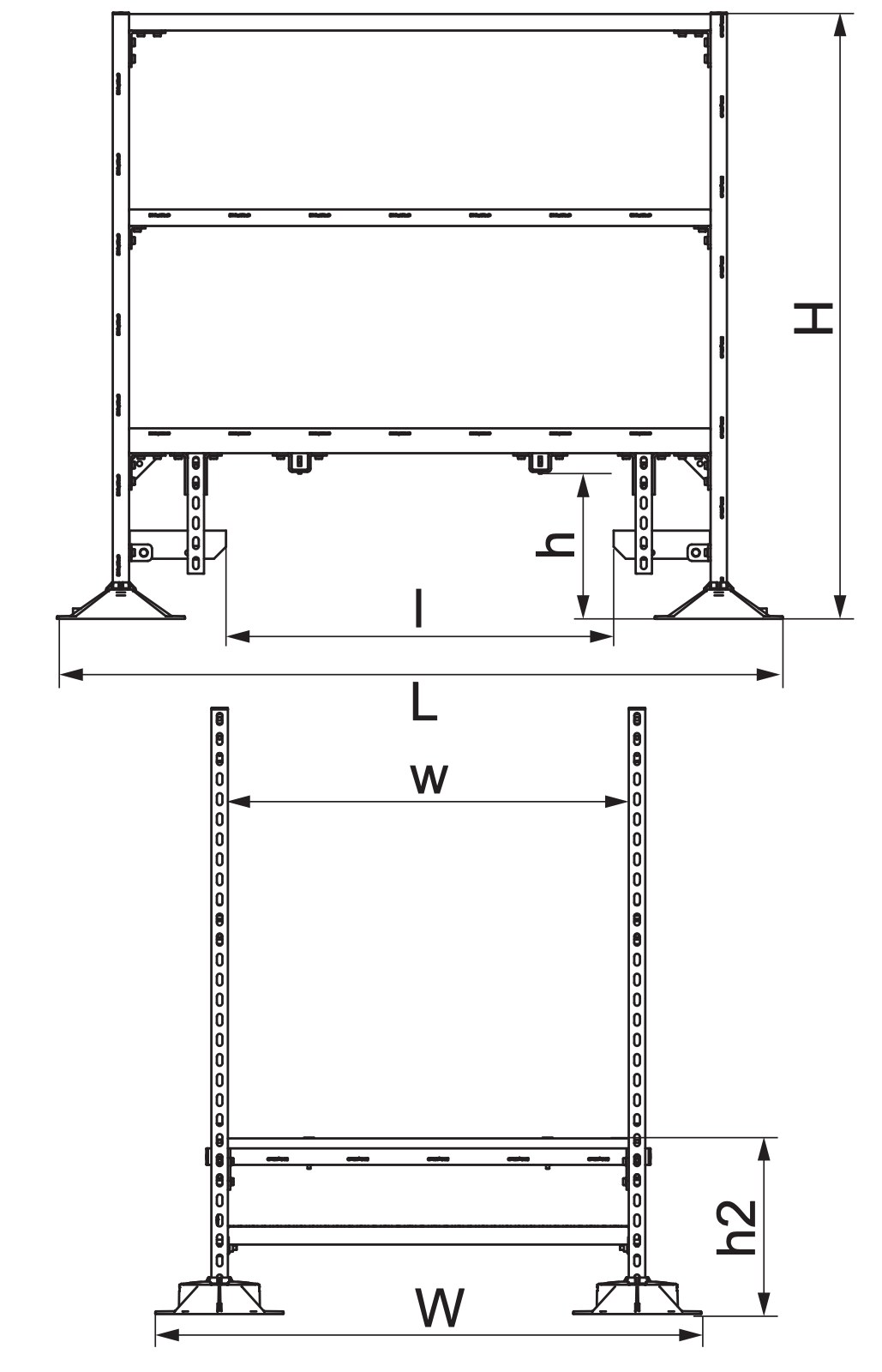

| Całkowita wysokość | 1508 mm |
| Całkowita szerokość | 1362 mm |
| Całkowita długość | 1811 mm |
| Wysokość | 372 mm |
| Wysokość 2 | 440 mm |
| Długość | 967 mm |
| Szerokość | 1000 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Zastosowanie
Walraven Yeti 335 Przejście (I1015) stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — prefabrykowane przejście nad instalacjami dachowymi. Produkt należy do kategorii Stelaże i zestawy dachowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 1 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe stelaże i zestawy dachowe znajdziesz w kategorii Stelaże i zestawy dachowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
