Walraven BISMAT 2000 Obejma EPDM (M8/10) (A0524), 57–64 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3403064
Kod producenta: 3403064
Średnica rury: 57-64 mm
DN: DN 50
Gwint: M8/M10
Okładzina: EPDM
Wykończenie: ocynk galwaniczny
Seria: BISMAT 2000
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)

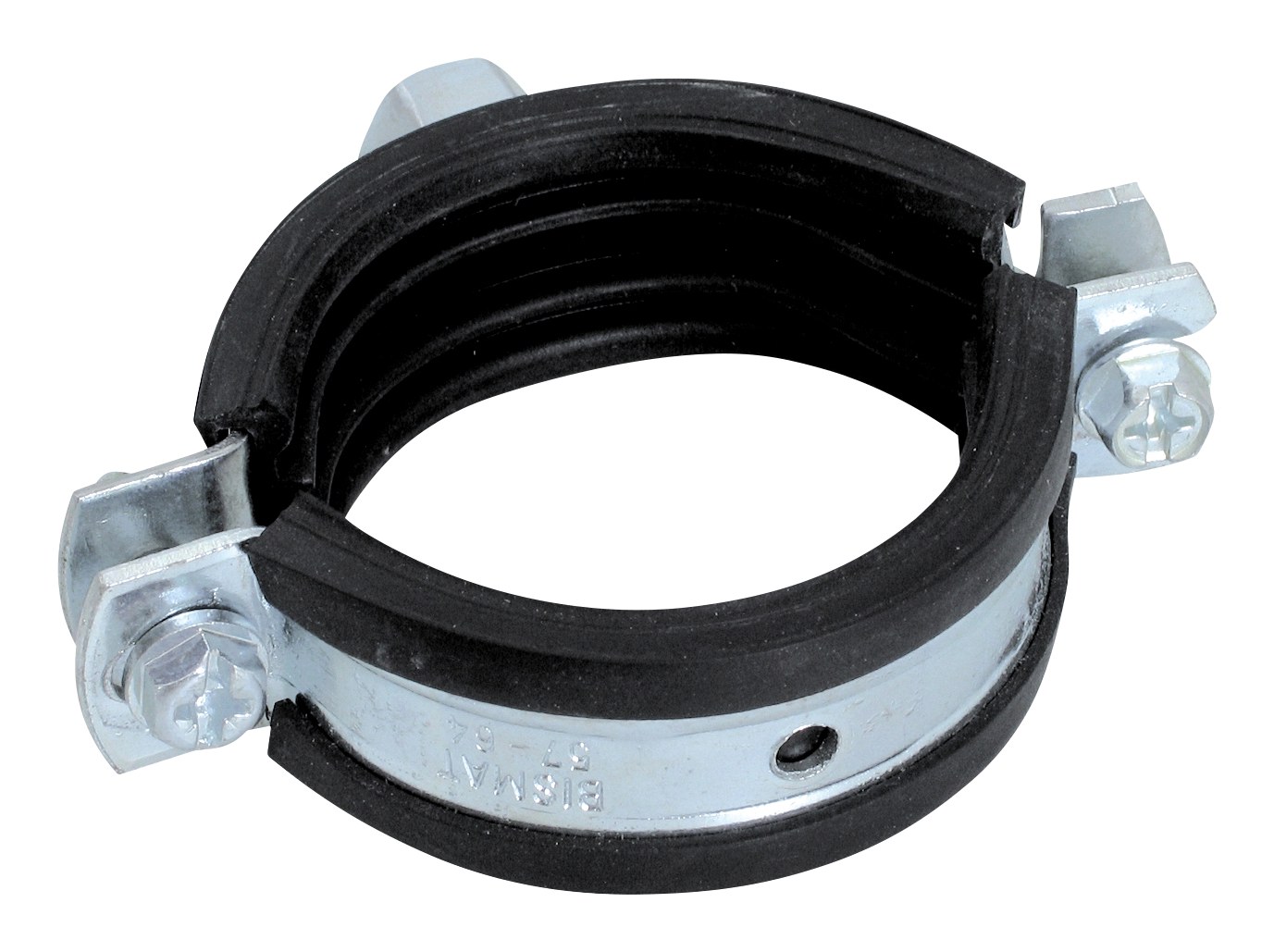

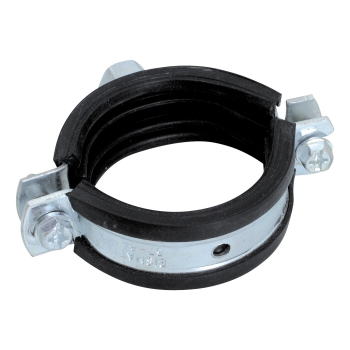

Walraven BISMAT 2000 Obejma EPDM (M8/10) (A0524), 57–64 mm
Walraven BISMAT 2000 Obejma EPDM (M8/10) (A0524), 57–64 mm to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 3403064. Zakres średnic rury: 57-64 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 520 N.
Najważniejsze cechy
- obejma z dwiema śrubami

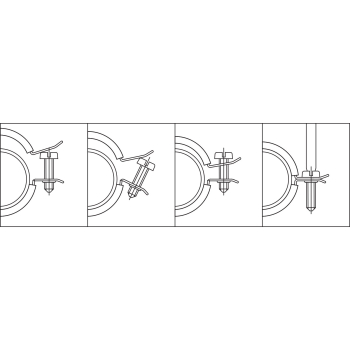

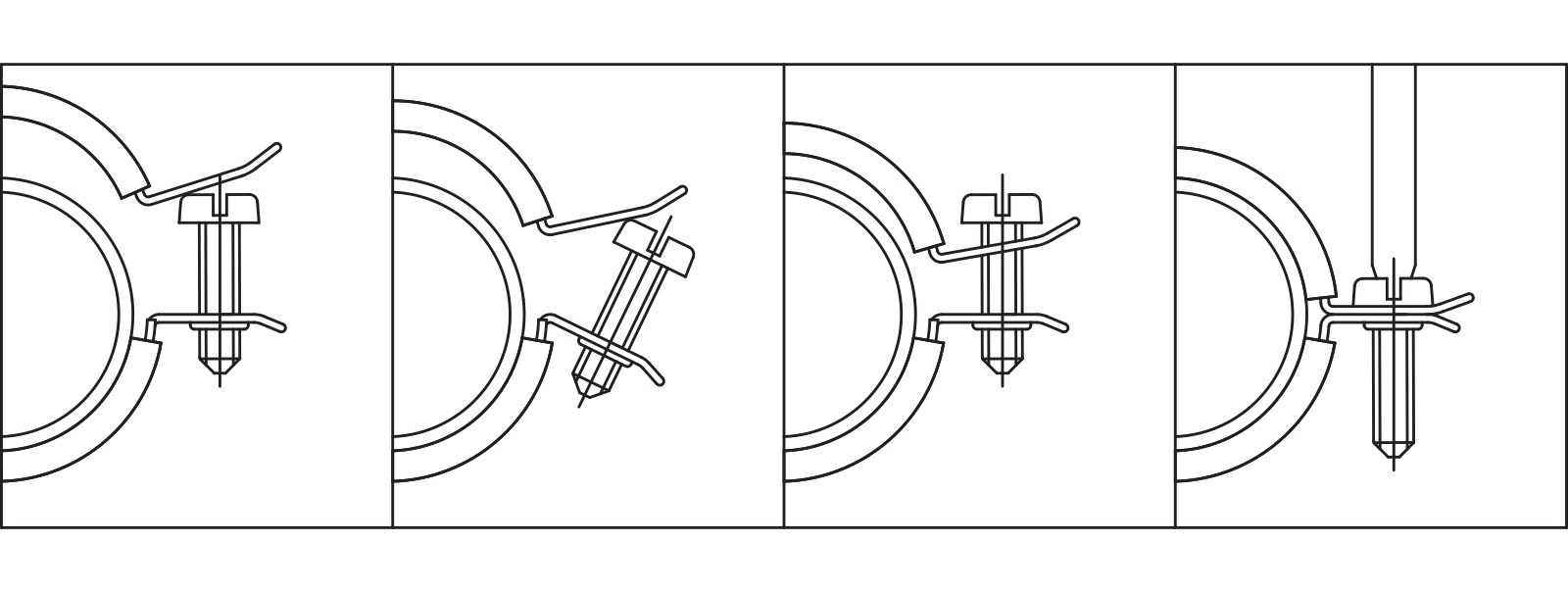

- z systemem szybkiego zamykania Walraven BISMAT®
- materiał: stal
- ocynk galwaniczny
- izolacja akustyczna zgodnie z normą DIN 4115
- izolacja wibroakustyczna zgodnie z ISO 3822-1 do 23 dB(A)
- testowane pod względem bezpieczeństwa pożarowego

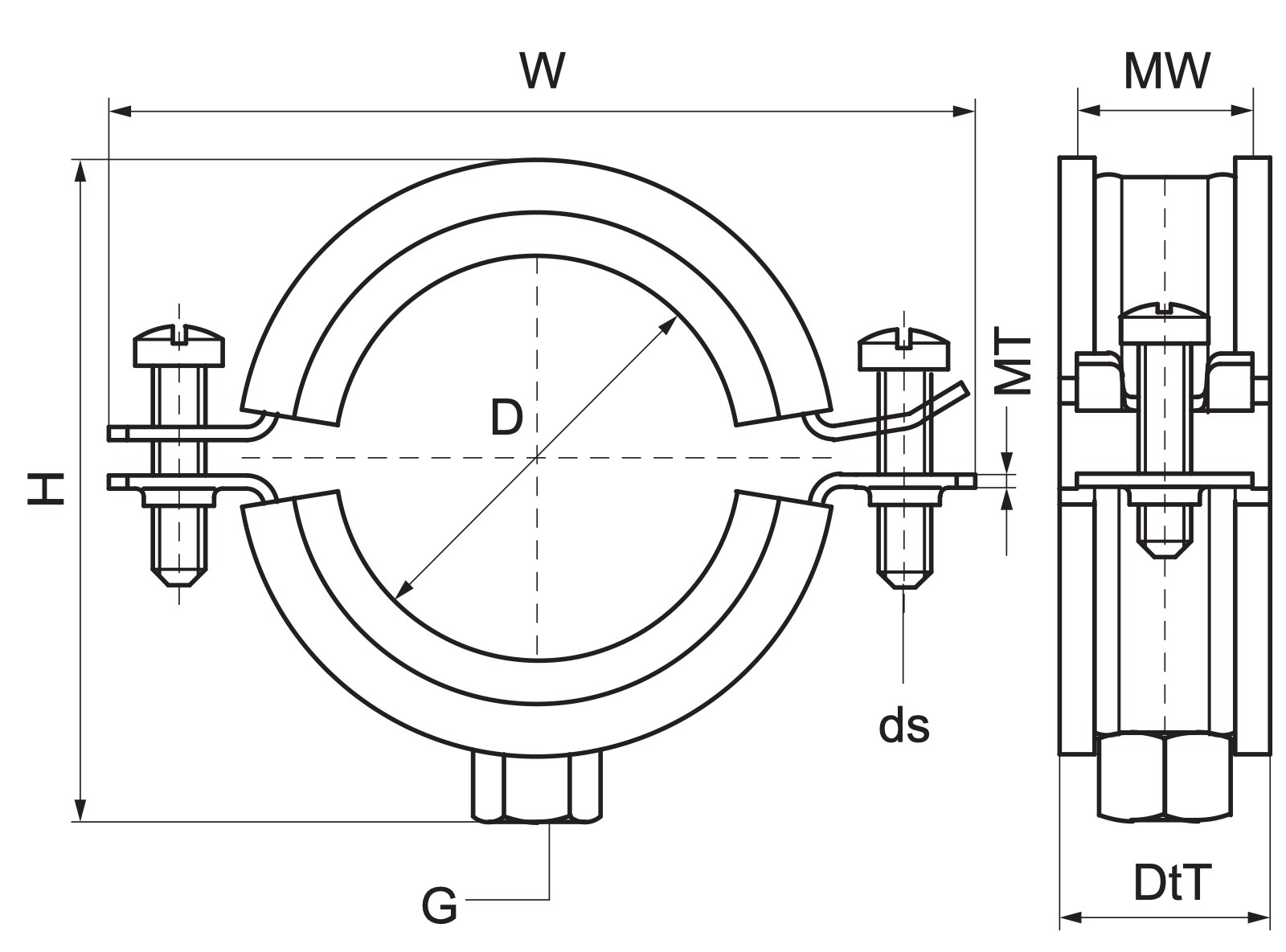

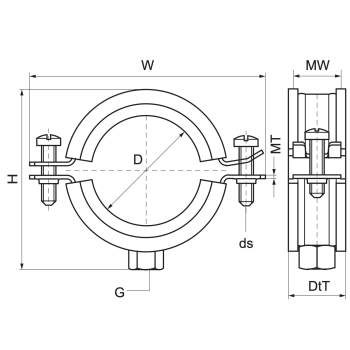

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3403064 |
| Producent | Walraven |
| Kod rodziny | A0524 |
| Średnica zewnętrzna rury | 57-64 mm |
| DN | DN 50 |
| Średnica rury CTS 03 (IMP) | 2″ |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 92 mm |
| Całkowita szerokość | 107 mm |
| Całkowita głębokość | 29 mm |
| Materiał Szerokość | 23 mm |
| Grubość materiału | 2 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 520 N |
| Aprobaty | RAL-GZ 656, ITB (KOT), CE, ETA, ISO 3822-1, RAL-GZ 655/B, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 2250 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3403064 (ten produkt) | 57-64 | DN 50 | 2 | M8/M10 |
| 3403070 | 64-70 | - | - | M8/M10 |
| 3403080 | 73-80 | DN 65 | 2½ | M8/M10 |
| 3403091 | 83-91 | DN 80 | 3 | M8/M10 |
| 3403105 | 100-105 | - | - | M8/M10 |
| 3403114 | 114 | DN 100 | 4 | M8/M10 |
| 3403119 | 116-119 | - | - | M8/M10 |
| 3403125 | 122-125 | - | - | M8/M10 |
| 3403141 | 133-141 | DN 125 | 5 | M8/M10 |
Zastosowanie
Walraven BISMAT 2000 Obejma EPDM (M8/10) (A0524), 57–64 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven BISMAT 2000 Obejma EPDM (M8/10) (A0524), 57–64 mm?
Ten numer katalogowy (3403064) obejmuje rury o średnicy zewnętrznej 57-64 mm (DN 50). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: RAL-GZ 656, ITB (KOT), CE, ETA, ISO 3822-1, RAL-GZ 655/B, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 2250 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
