Walraven Marka dachowa, 41x41, 41x51, 41x62, 41x82
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 67685410
Kod producenta: 67685410
Wykończenie: ocynk ogniowy
Pasuje do szyny: 41x41, 41x51, 41x62, 41x82
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

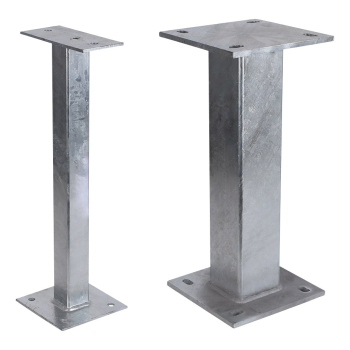

Walraven Marka dachowa, 41x41, 41x51, 41x62, 41x82
Walraven Marka dachowa, 41x41, 41x51, 41x62, 41x82 to element mocujący marki Walraven do łączenia konstrukcji dachowych z konstrukcją budynku. Numer katalogowy producenta: 67685410.
Najważniejsze cechy
- do łączenia konstrukcji dachowych ze stropem
- może stanowić punkt stały, gdy jest to wymagane
- wnętrze marki dachowej należy wypełnić wodoodporną pianą ekspandującą aby uniknąć mostków termicznych
- materiał: stal S235JR
- ocynkowane ogniowo

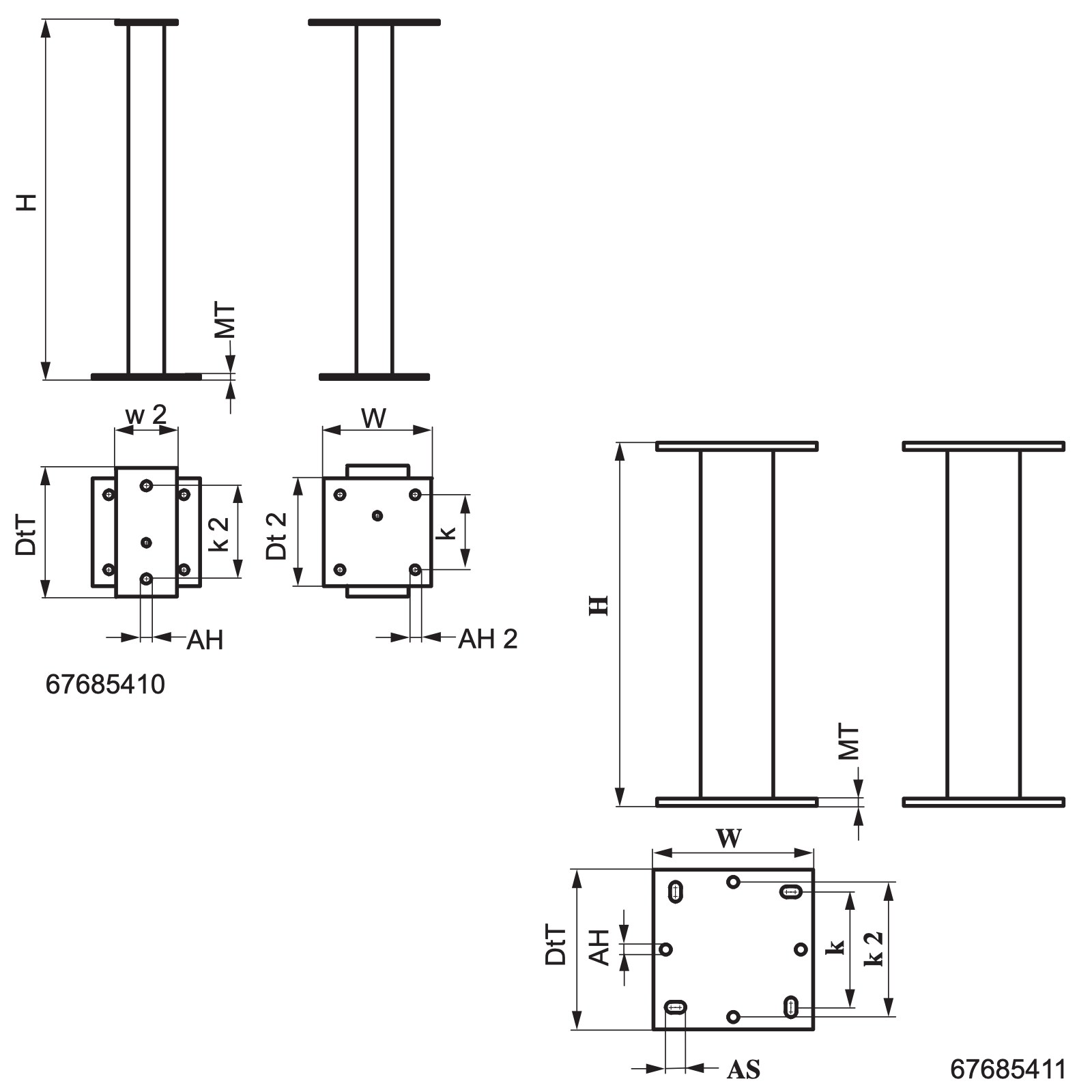

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 67685410 |
| Producent | Walraven |
| Kod rodziny | I0419 |
| Dla rodzaju szyny | 41x41, 41x51, 41x62, 41x82 |
| Całkowita wysokość | 650 mm |
| Całkowita szerokość | 150 mm |
| Całkowita głębokość | 180 mm |
| Głębokość 2 | 150 mm |
| Szerokość 2 | 85 mm |
| Grubość materiału | 5 mm |
| Grubość materiału 2 | 4 mm |
| Otwór kotwiący | 13 mm |
| Otwór kotwiący 2 | 13 mm |
| Odległość od osi do osi | 105 mm |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 108 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita głębokość (mm) |
|---|---|---|---|---|
| 67685411 | 80x80, 100x100, 100x120, 100x150 | 650 | 220 | 220 |
| 67685410 (ten produkt) | 41x41, 41x51, 41x62, 41x82 | 650 | 150 | 180 |
Zastosowanie
Walraven Marka dachowa, 41x41, 41x51, 41x62, 41x82 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do łączenia konstrukcji dachowych z konstrukcją budynku. Produkt należy do kategorii Akcesoria dachowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt.; pełna paleta (eur) — 108 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria dachowe znajdziesz w kategorii Akcesoria dachowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
