Walraven Bifix G2 Obejma z okładziną (M10) BUP, 10–14 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 31285014
Kod producenta: 31285014
Średnica rury: 10-14 mm
DN: DN 8
Gwint: M10
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: BIFIX G2
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

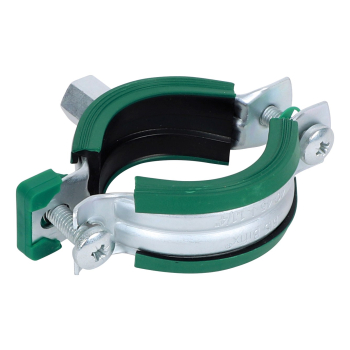

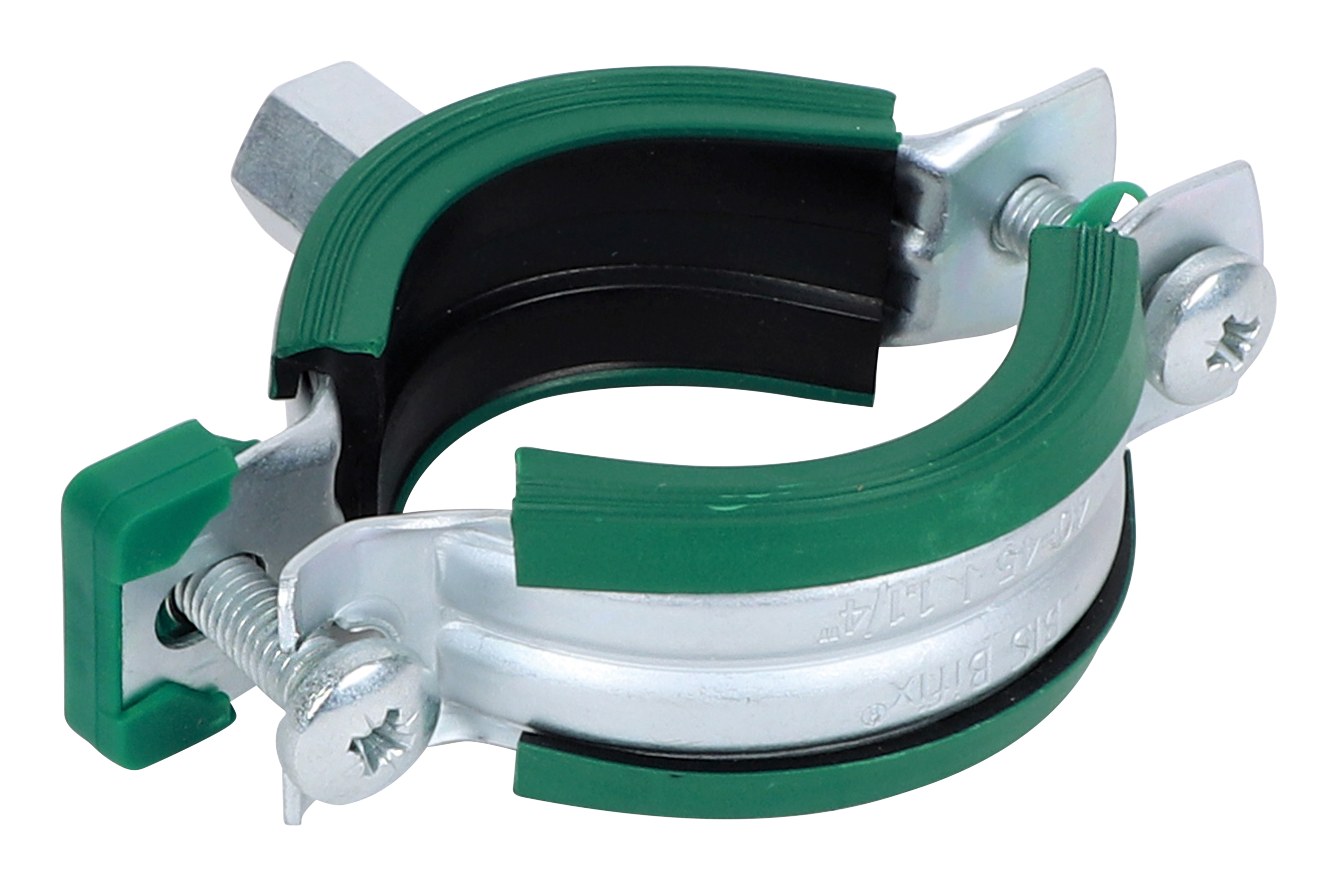

Walraven Bifix G2 Obejma z okładziną (M10) BUP, 10–14 mm
Walraven Bifix G2 Obejma z okładziną (M10) BUP, 10–14 mm to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 31285014. Zakres średnic rury: 10-14 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 800 N.
Najważniejsze cechy
- obejma z dwiema śrubami

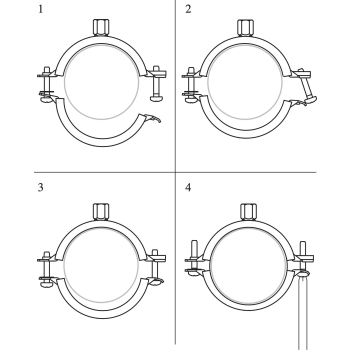

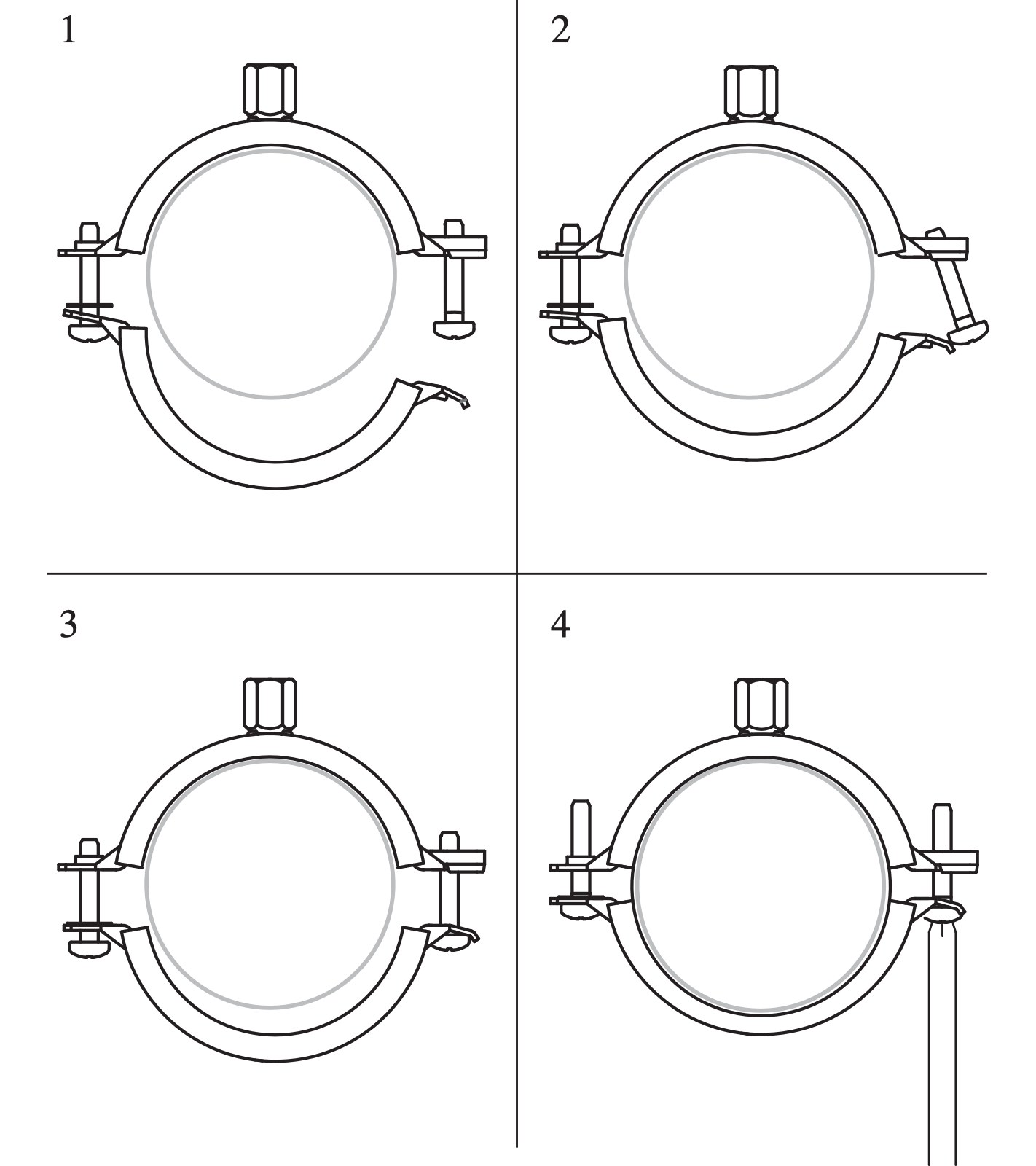

- obejmę można zamknąć jedną reką - mechanizm szybkiego domyku
- dwuskładnikowa okładzina zapewnia łatwe pozycjonowanie rury podczas instalacji
- przy zamkniętej obejmie, czarna okładzina przylega miękko do rury zapewniając redukcję hałasu
- materiał: stal
- produkt jest częścią systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- zakres temperatur od -30 °C do +120 °C
- izolacja dźwiękowa zgodnie z normą DIN 4114
- izolacja wibroakustyczna zgodnie z ISO 3822-1 do 23 dB(A)

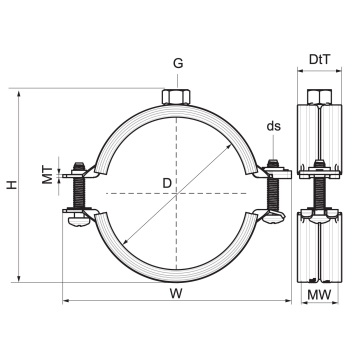

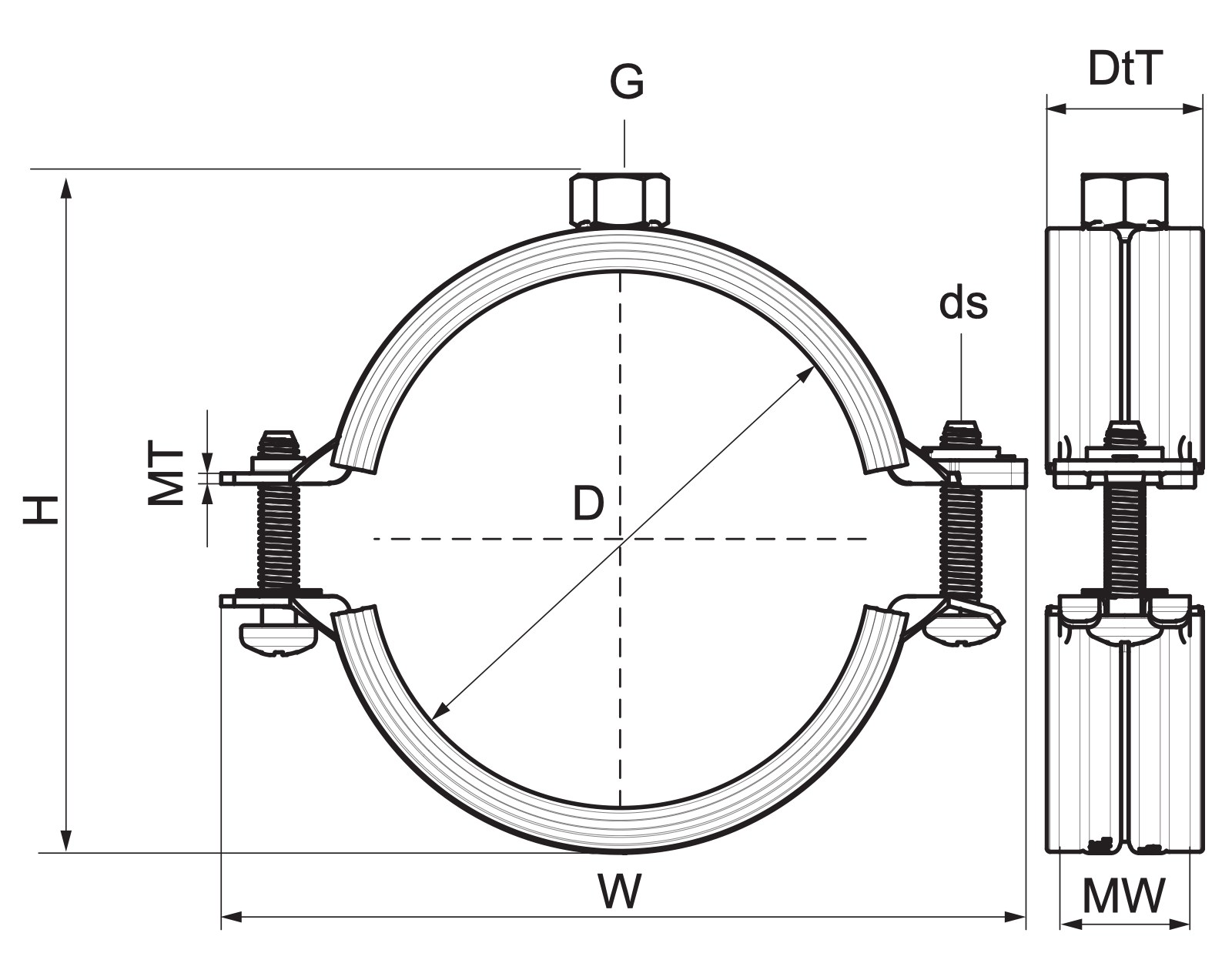

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 31285014 |
| Producent | Walraven |
| Kod rodziny | A0572 |
| Średnica zewnętrzna rury | 10-14 mm |
| DN | DN 8 |
| Średnica rury CTS 03 (IMP) | ¼″ |
| Gwint łączący | M10 |
| Całkowita wysokość | 34 mm |
| Całkowita szerokość | 59 mm |
| Całkowita głębokość | 24 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 800 N |
| Aprobaty | RAL-GZ 655/B, ITB (KOT), ISO 3822-1, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (24 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 31285014 (ten produkt) | 10-14 | DN 8 | ¼ | M10 |
| 31285019 | 15-19 | DN 10 | ⅜ | M10 |
| 31285023 | 20-23 | DN 15 | ½ | M10 |
| 31285028 | 25-28 | DN 20 | ¾ | M10 |
| 31285035 | 31-35 | DN 25 | 1 | M10 |
| 31285039 | 36-39 | - | - | M10 |
| 31285045 | 40-45 | DN 32 | 1¼ | M10 |
| 31285052 | 48-52 | DN 40 | 1½ | M10 |
| 31285058 | 54-58 | - | - | M10 |
| 31285064 | 60-64 | DN 50 | 2 | M10 |
| 31285070 | 66-70 | - | - | M10 |
| 31285079 | 75-79 | DN 65 | 2½ | M10 |
| 31285083 | 80-83 | - | - | M10 |
| 31285091 | 88-91 | DN 80 | 3 | M10 |
| 31285105 | 100-105 | - | - | M10 |
| 31285115 | 108-115 | DN 100 | 4 | M10 |
| 31285130 | 125-130 | - | - | M10 |
| 31285140 | 133-140 | DN 125 | 5 | M10 |
| 31285160 | 152-160 | - | - | M10 |
| 31285169 | 165-169 | DN 150 | 6 | M10 |
| 31285180 | 176-180 | - | - | M10 |
| 31285200 | 192-200 | - | - | M10 |
| 31285210 | 205-210 | - | - | M10 |
| 31285225 | 219-225 | DN 200 | 8 | M10 |
Zastosowanie
Walraven Bifix G2 Obejma z okładziną (M10) BUP, 10–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Bifix G2 Obejma z okładziną (M10) BUP, 10–14 mm?
Ten numer katalogowy (31285014) obejmuje rury o średnicy zewnętrznej 10-14 mm (DN 8). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: RAL-GZ 655/B, ITB (KOT), ISO 3822-1, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
