Walraven Bifix 1301 Obejma EPDM STN (M10), 15–19 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3127018
Kod producenta: 3127018
Średnica rury: 15-19 mm
DN: DN 10
Gwint: M10
Okładzina: EPDM
Wykończenie: stal nierdzewna
Seria: BIFIX 1301
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

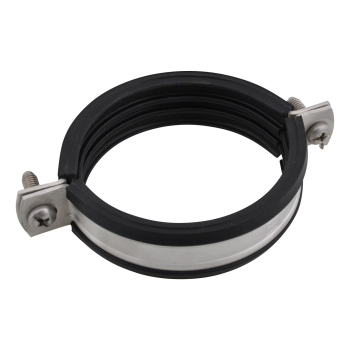

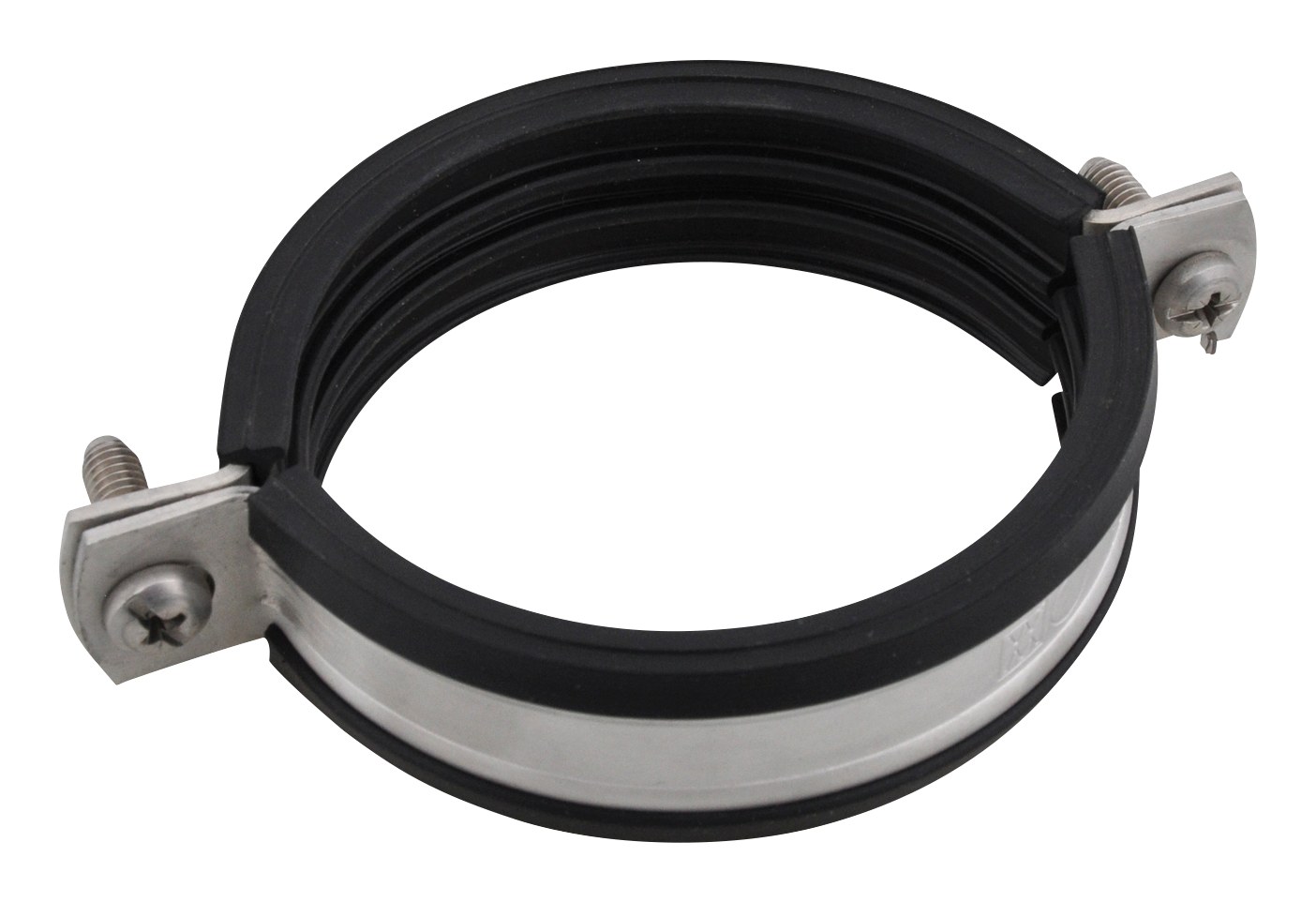

Walraven Bifix 1301 Obejma EPDM STN (M10), 15–19 mm
Walraven Bifix 1301 Obejma EPDM STN (M10), 15–19 mm to obejma marki Walraven do rur ze stali nierdzewnej i tworzyw sztucznych. Numer katalogowy producenta: 3127018. Zakres średnic rury: 15-19 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 900 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- z systemem szybkiego blokowania
- materiał: stal nierdzewna 1.4404 (AISI 316L)
- Wykładzina izolująca hałas, guma EPDM, czarna
- Odporna na starzenie podszewka
- izolacja akustyczna zgodnie z normą DIN 4118

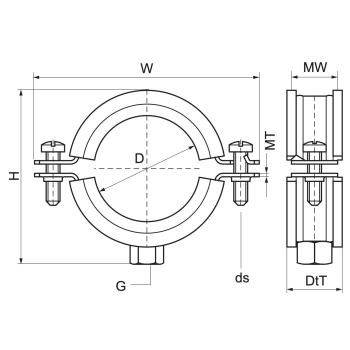

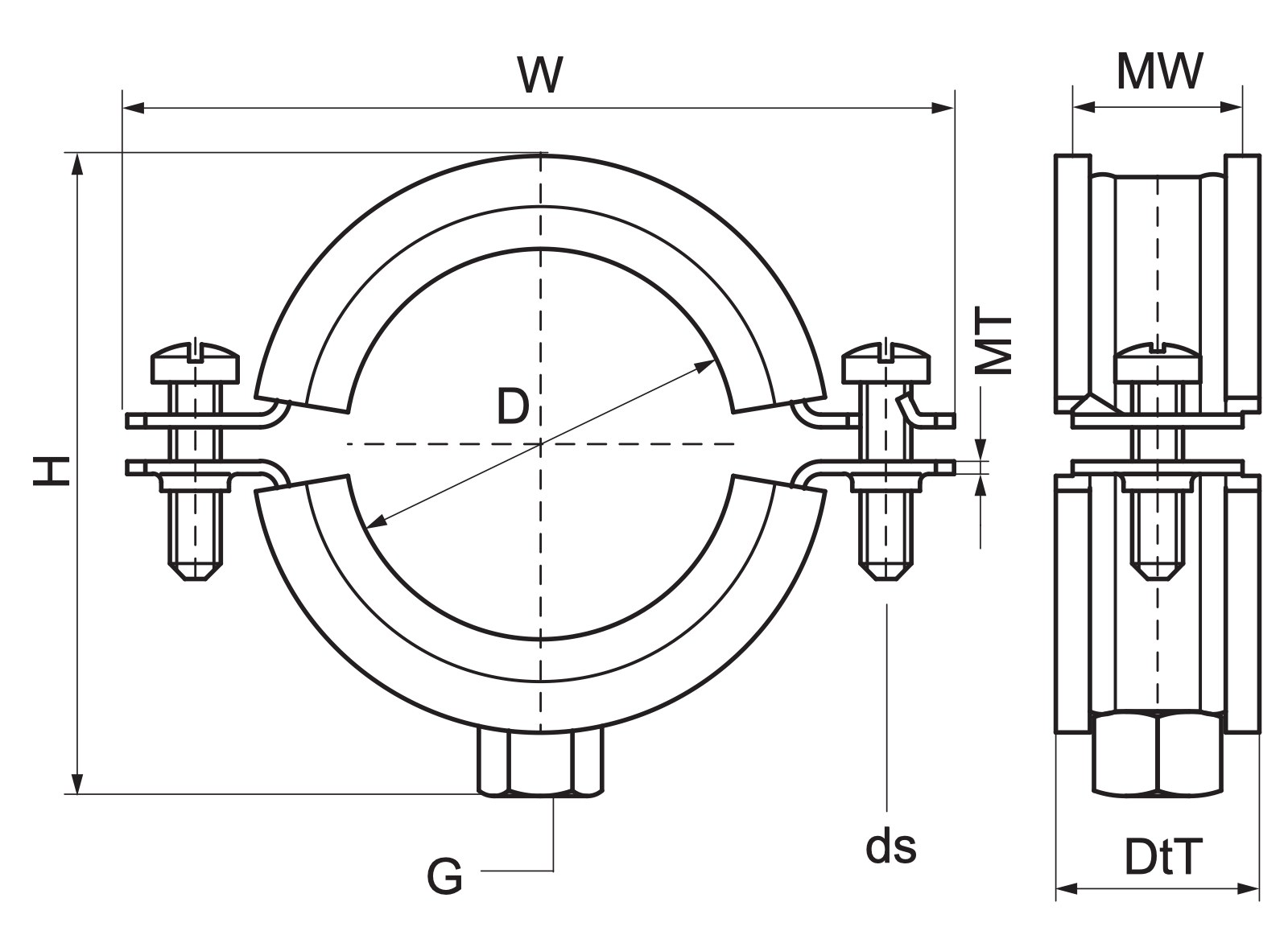

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3127018 |
| Producent | Walraven |
| Kod rodziny | M0506 |
| Średnica zewnętrzna rury | 15-19 mm |
| DN | DN 10 |
| Średnica rury CTS 03 (IMP) | ⅜″ |
| Gwint łączący | M10 |
| Całkowita wysokość | 38 mm |
| Całkowita szerokość | 62 mm |
| Całkowita głębokość | 25 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 900 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 7200 |
Wszystkie rozmiary w serii (21 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3127018 (ten produkt) | 15-19 | DN 10 | ⅜ | M10 |
| 3127023 | 20-23 | DN 15 | ½ | M10 |
| 3127029 | 25-28 | DN 20 | ¾ | M10 |
| 3127035 | 31-35 | DN 25 | 1 | M10 |
| 3127043 | 40-43 | DN 32 | 1¼ | M10 |
| 3127049 | 47-51 | DN 40 | 1½ | M10 |
| 3127056 | 52-56 | - | - | M10 |
| 3127063 | 57-64 | DN 50 | 2 | M10 |
| 3127067 | 64-67 | - | - | M10 |
| 3127076 | 70-76 | DN 65 | 2½ | M10 |
| 3127085 | 79-85 | - | - | M10 |
| 3127091 | 86-91 | DN 80 | 3 | M10 |
| 3127106 | 100-106 | - | - | M10 |
| 3127116 | 108-116 | DN 100 | 4 | M10 |
| 3127132 | 124-132 | - | - | M10 |
| 3127141 | 133-141 | DN 125 | 5 | M10 |
| 3127168 | 159-168 | DN 150 | 6 | M10 |
| 3127210 | 200-210 | - | - | M10 |
| 3127219 | 210-219 | DN 200 | 8 | M10 |
| 3127225 | 219-225 | - | - | M10 |
| 3127250 | 244-250 | - | - | M10 |
Zastosowanie
Walraven Bifix 1301 Obejma EPDM STN (M10), 15–19 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur ze stali nierdzewnej i tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Bifix 1301 Obejma EPDM STN (M10), 15–19 mm?
Ten numer katalogowy (3127018) obejmuje rury o średnicy zewnętrznej 15-19 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 7200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
