Walraven RapidStrut Nakrętka ślizgowa STN, M8
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6517708
Kod producenta: 6517708
Gwint: M8
Wykończenie: stal nierdzewna
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

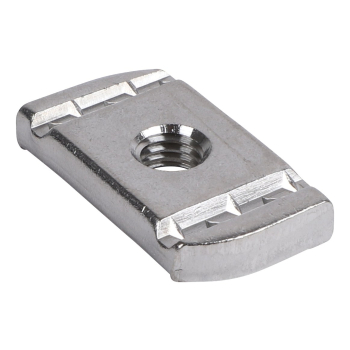

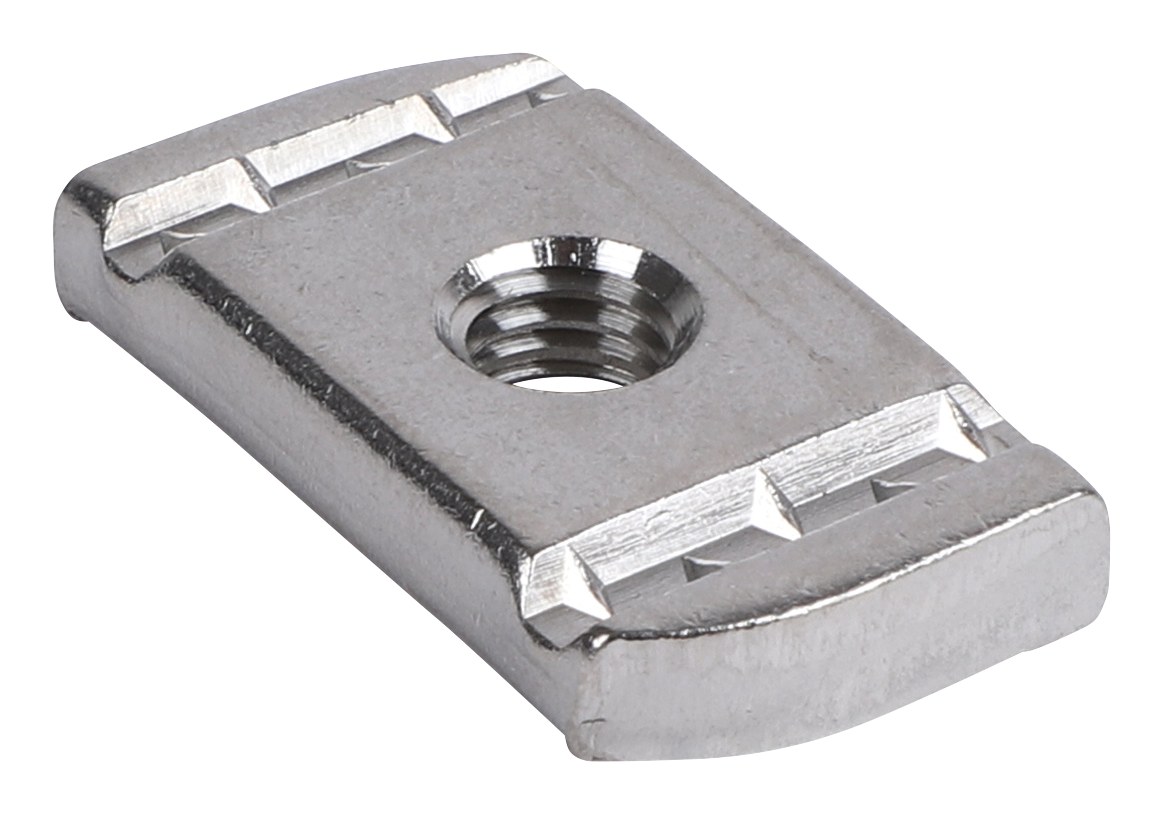

Walraven RapidStrut Nakrętka ślizgowa STN, M8
Walraven RapidStrut Nakrętka ślizgowa STN, M8 to nakrętka do szyn marki Walraven do łączenia elementów konstrukcyjnych z szyną. Numer katalogowy producenta: 6517708. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 4500 N.
Najważniejsze cechy
- dla wszystkich typów szyn Walraven RapidStrut® Rail
- do szczelnego mocowania akcesoriów (np. złączy) na szynie
- materiał: stal nierdzewna 1.4401 (AISI 316)
- Testowane wartości w połączeniu z szyną Walraven RapidStrut® 41x41x2,5mm.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6517708 |
| Producent | Walraven |
| Kod rodziny | M5504 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Rozmiar gwintu | M8 |
| Grubość materiału | 6 mm |
| Moment obrotowy dla instalacji | 25 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 2200 N |
| Maksymalne dopuszczalne obciążenie Faz | 4500 N |

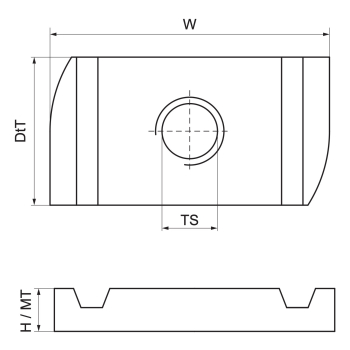

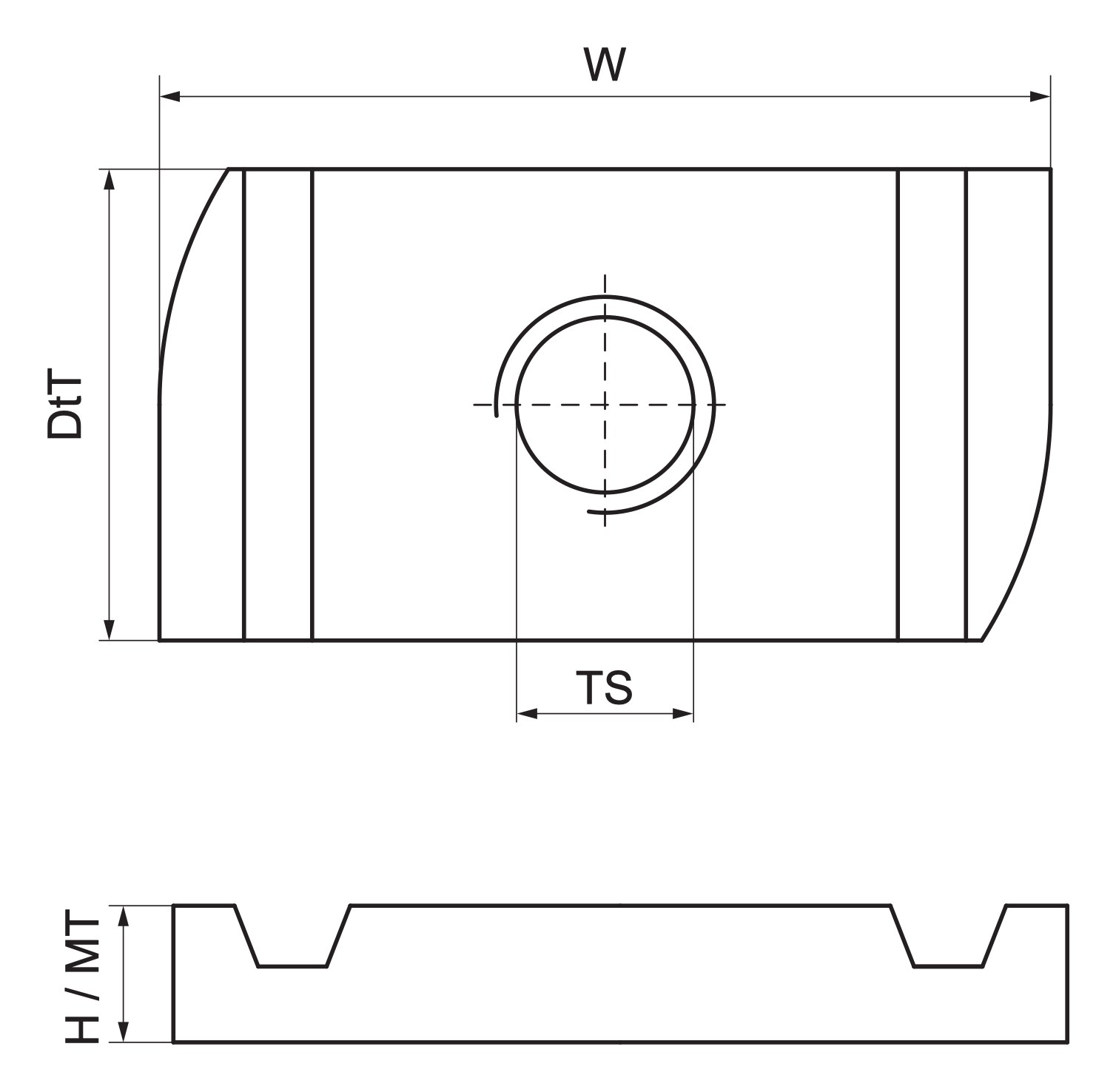

| Całkowita wysokość | 6 mm |
| Całkowita szerokość | 34,5 mm |
| Całkowita głębokość | 20 mm |
| Opakowanie 1 Kształt | Worek |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 250 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Grubość materiału (mm) | Moment obrotowy dla instalacji (Nm) |
|---|---|---|---|---|
| 6517708 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | M8 | 6 | 25 |
| 6517710 | 41x21, 41x41, 41x51, 41x62, 41x82 | M10 | 8 | 40 |
| 6517712 | 41x21, 41x41, 41x51, 41x62, 41x82 | M12 | 9 | 50 |
| 6517706 | 41x21, 41x41, 41x51, 41x62, 41x82 | M6 | 6 | 7 |
Zastosowanie
Walraven RapidStrut Nakrętka ślizgowa STN, M8 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do łączenia elementów konstrukcyjnych z szyną. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Worek po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (worek) zawiera 25 szt.; karton — 250 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
