Walraven Uchwyt tryskaczowy TA41, 23 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 4535021
Kod producenta: 4535021
Średnica rury: 23 mm
DN: DN 15
Gwint: M10
Wykończenie: ocynk galwaniczny
Seria: TA41
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

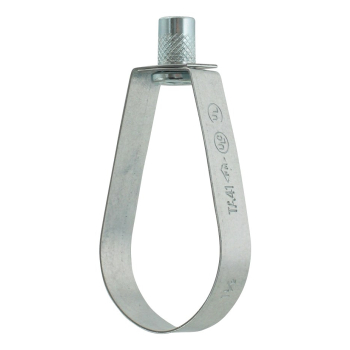

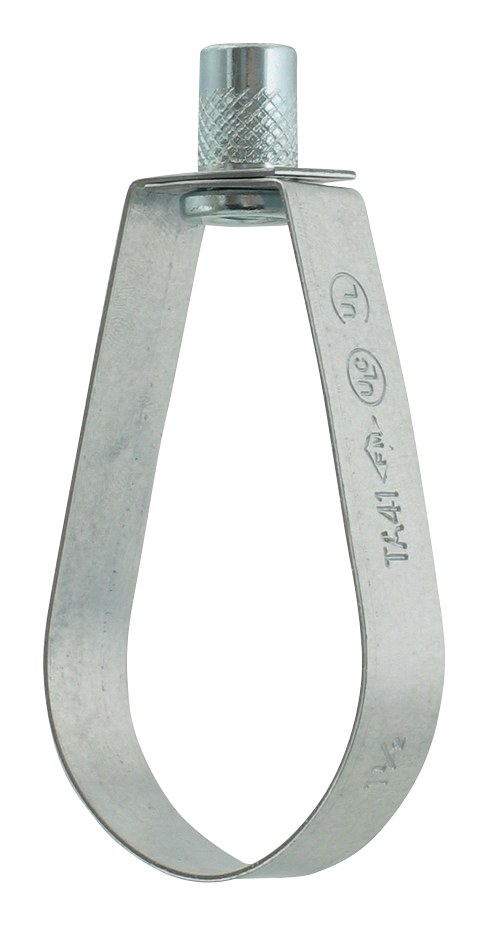

Walraven Uchwyt tryskaczowy TA41, 23 mm
Walraven Uchwyt tryskaczowy TA41, 23 mm to uchwyt tryskaczowy marki Walraven do instalacji tryskaczowych p. poż. Numer katalogowy producenta: 4535021. Zakres średnic rury: 23 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 1500 N.
Najważniejsze cechy
- obejma jednoczęściowa
- do mocowania rur instalacji tryskaczowych o średnicach do 8" (221 mm)
- posiadają nakrętkę radełkowaną umożliwiającą połączenie z prętami lub trzpieniami gwintowanymi
- materiał: stal
- obejma: galwanizowana; nakrętka: ocynkowana
- posiada aprobatę FM - numer certyfikatu 3024336
- UL - numer certyfikatu VFXT.EX9140

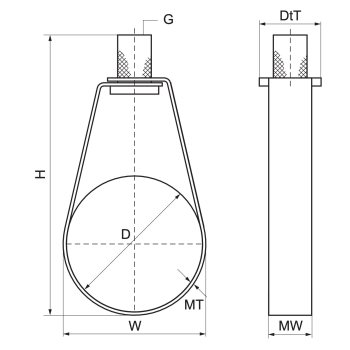

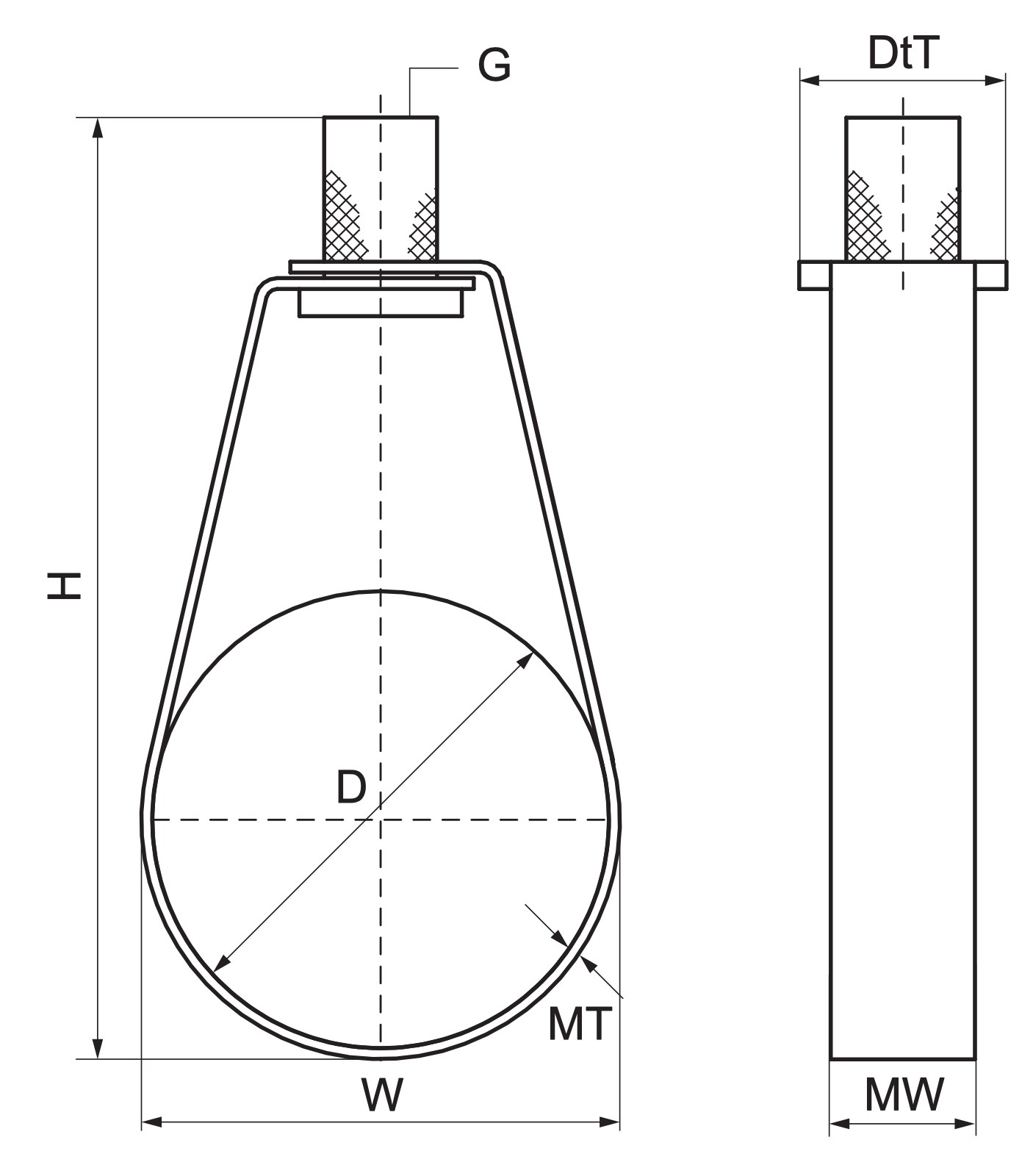

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 4535021 |
| Producent | Walraven |
| Kod rodziny | B1215 |
| Średnica zewnętrzna rury | 23 mm |
| DN | DN 15 |
| Średnica rury CTS 03 (IMP) | ½″ |
| Gwint łączący | M10 |
| Materiał Szerokość | 16 mm |
| Grubość materiału | 1 mm |
| Całkowita wysokość | 87 mm |
| Całkowita szerokość | 27 mm |
| Całkowita głębokość | 23 mm |
| Aprobaty | FM, UL, ITB (KOT), EPD |
| Maksymalne dopuszczalne obciążenie Faz | 1500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 9000 |
Wszystkie rozmiary w serii (12 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 4535021 (ten produkt) | 23 | DN 15 | ½ | M10 |
| 4535027 | 28 | DN 20 | ¾ | M10 |
| 4535034 | 35 | DN 25 | 1 | M10 |
| 4535042 | 44 | DN 32 | 1¼ | M10 |
| 4535048 | 50 | DN 40 | 1½ | M10 |
| 4535060 | 62 | DN 50 | 2 | M10 |
| 4535076 | 77 | DN 65 | 2½ | M10 |
| 4535089 | 90 | DN 80 | 3 | M10 |
| 4535114 | 115 | DN 100 | 4 | M10 |
| 4535140 | 142 | DN 125 | 5 | M12 |
| 4535168 | 170 | DN 150 | 6 | M12 |
| 4535219 | 221 | DN 200 | 8 | M12 |
Zastosowanie
Walraven Uchwyt tryskaczowy TA41, 23 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do instalacji tryskaczowych p. poż. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Uchwyt tryskaczowy TA41, 23 mm?
Ten numer katalogowy (4535021) obejmuje rury o średnicy zewnętrznej 23 mm (DN 15). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: FM, UL, ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 9000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
