Walraven RapidStrut Kątownik 135° BUP, 146,8 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 66588242
Kod producenta: 66588242
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
Model: Kąt
Kąt: 135 °
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

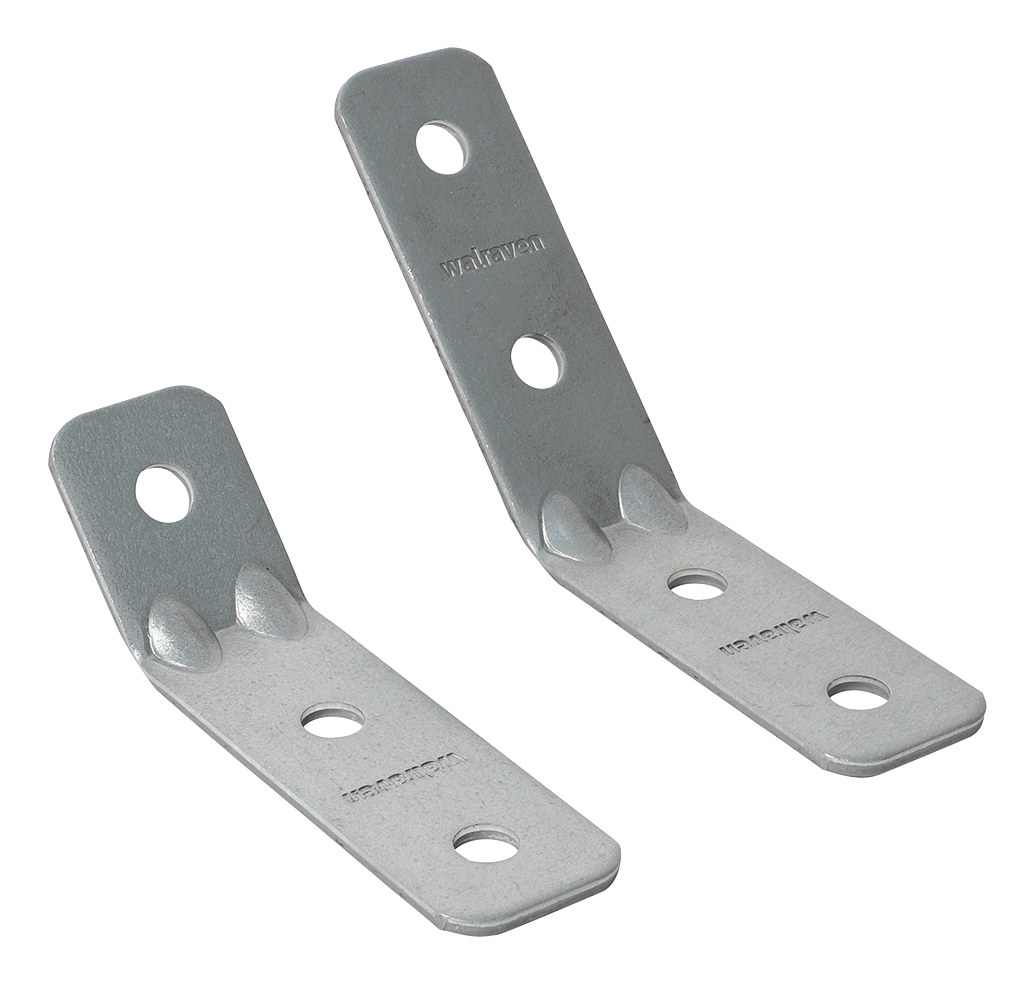

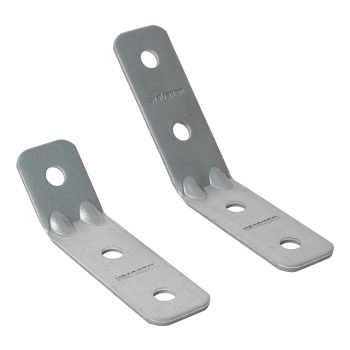

Walraven RapidStrut Kątownik 135° BUP, 146,8 mm
Walraven RapidStrut Kątownik 135° BUP, 146,8 mm to kątownik do szyn marki Walraven do budowy i wzmacniania konstrukcji z szyn montażowych Strut. Numer katalogowy producenta: 66588242.
Najważniejsze cechy
- łącznik kątowy do wszystkich szyn Walraven RapidStrut® do wykonywania elementów prefabrykowanych
- układ otworów jest dostosowany do układu otworów szyn Walraven RapidStrut® w celu zastosowania śrub przelotowych
- krawędzie łączników są zaokrąglone, co ułatwia montaż
- wzmocnione miejsce zgięcia dla zwiększenia wytrzymałości połączenia
- materiał: stal 1.0242 (S250GD) + ZM310 MAC
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 66588242 |
| Producent | Walraven |
| Kod rodziny | H2863 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Model | Kąt |
| Kąt | 135 ° |

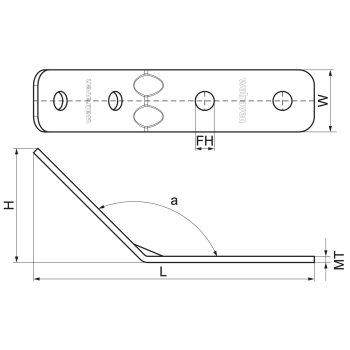

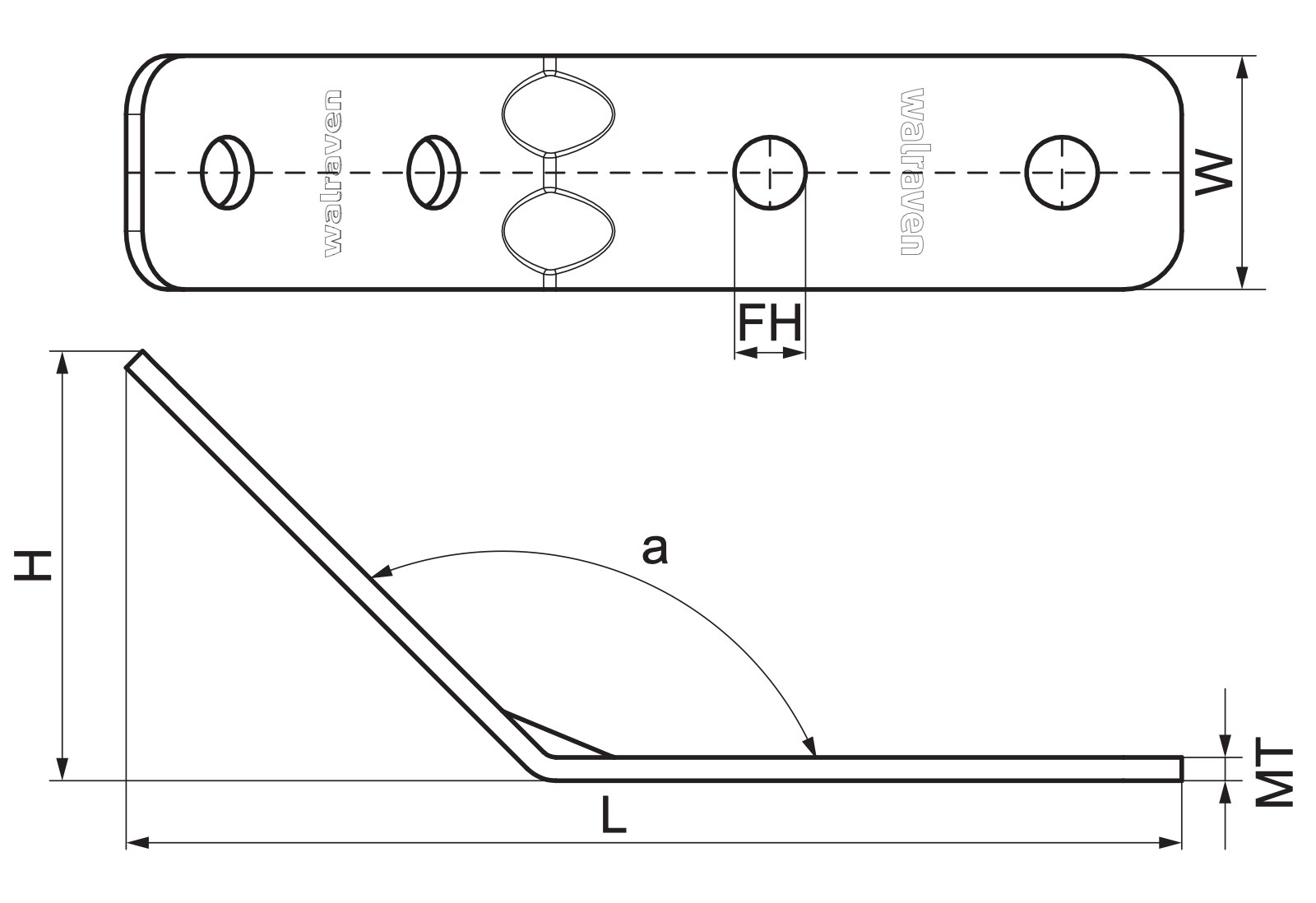

| Całkowita wysokość | 39,6 mm |
| Całkowita szerokość | 40 mm |
| Całkowita długość | 146,8 mm |
| Grubość materiału | 4 mm |
| Szerokość | 40 mm |
| Średnica otworu perforacji 1 | 12,2 mm |
| Odległość od osi do osi | 50 mm |
| Moment obrotowy dla instalacji | 30 Nm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Kąt (°) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 66588242 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | Kąt | 135 | 39,6 |
| 66588256 | 41x21, 41x41, 41x51, 41x62, 41x82 | Kąt | 135 | 73,5 |
Zastosowanie
Walraven RapidStrut Kątownik 135° BUP, 146,8 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do budowy i wzmacniania konstrukcji z szyn montażowych Strut. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
