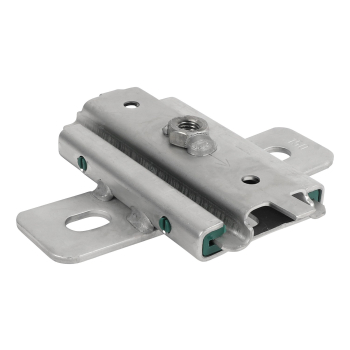

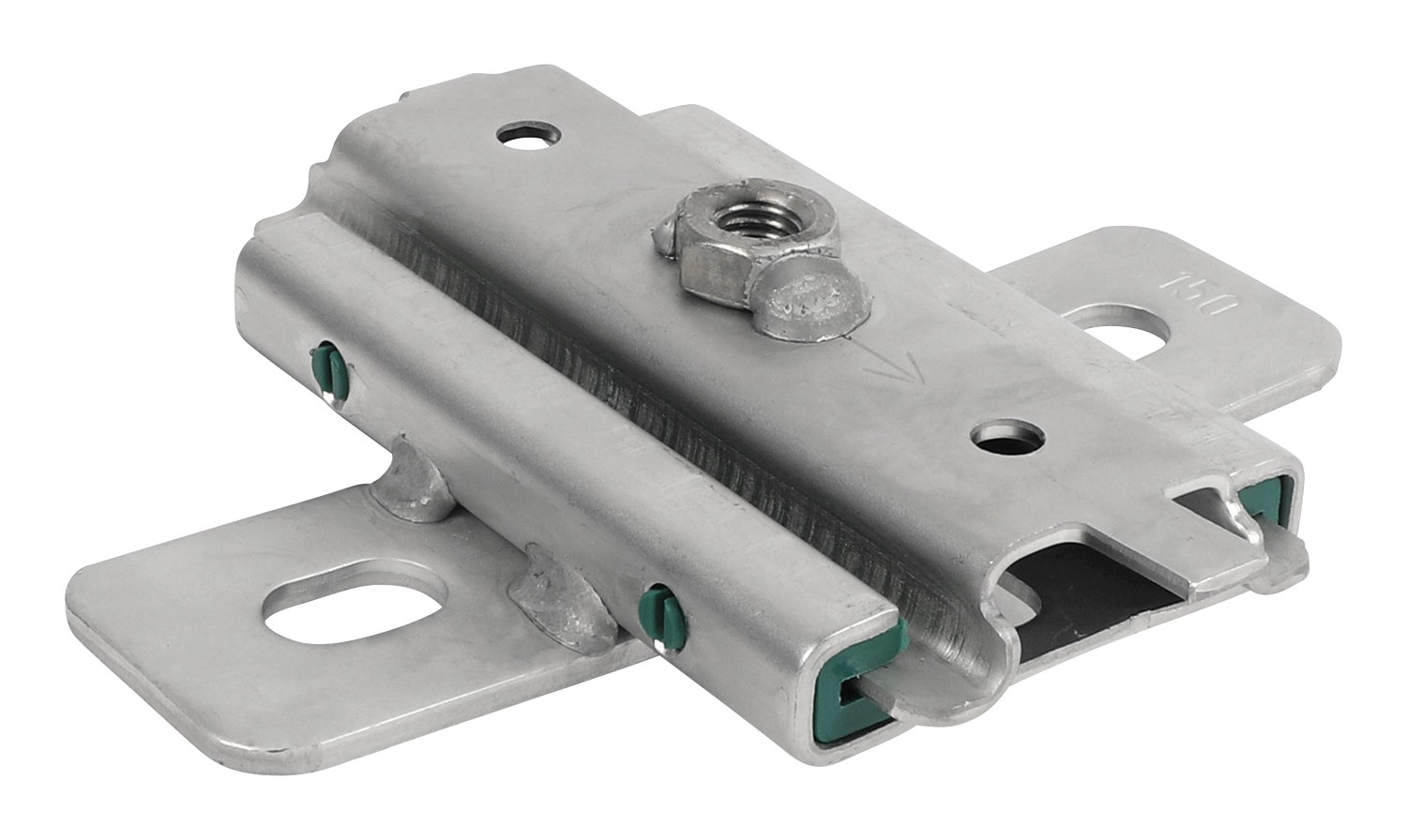

Walraven Uchwyt ślizgowy STN M10
Walraven Uchwyt ślizgowy STN M10 to uchwyt ślizgowy marki Walraven do mocowań umożliwiających pracę osiową rur. Numer katalogowy producenta: 6667410. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 2300 N.
Najważniejsze cechy
- pojedynczy wspornik do kompensacji rozszerzalności cieplnej lub kurczenia się rury
- mocowanie bezpośrednio do konstrukcji budynku lub w połączeniu z systemami szynowymi
- nadaje się do montażu sufitowego (podwieszanego) i podłogowego (stojącego)
- różnorodne możliwości połączeń, możliwość łączenia z obejmami do rur
- współczynnik tarcia μ = 0,18; współczynnik tarcia ślizgowego μ = 0,14
- materiał: części metalowe wykonane ze stali nierdzewnej A4 (1.4401 / AISI 316); części plastikowe wykonane z PA (poliamid)
- odporność na temperaturę do +120 °C

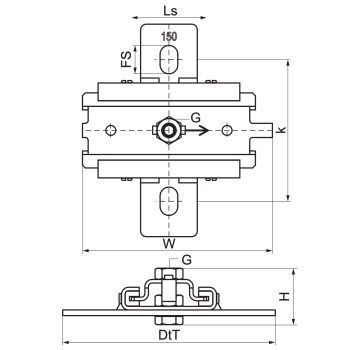

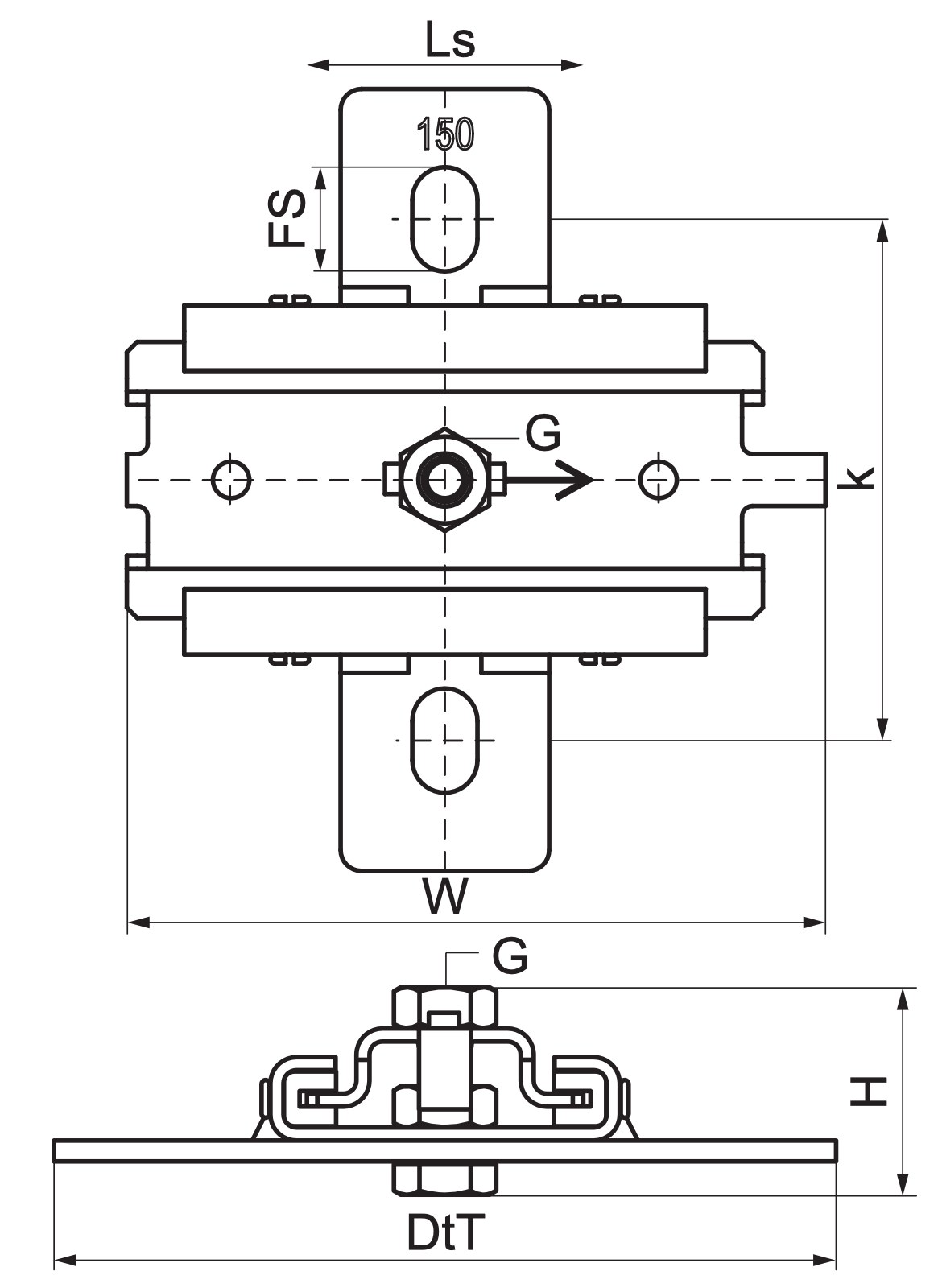

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6667410 |
| Producent | Walraven |
| Kod rodziny | M1905 |
| Gwint łączący | M10 |
| Gniazdo mocujące | 20x12,5 mm |
| Odległość od osi do osi | 100 mm |
| Odległość ślizgu | 80 mm |
| Całkowita wysokość | 40 mm |
| Całkowita szerokość | 122 mm |
| Całkowita głębokość | 134 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2300 N |
| Maksymalne dopuszczalne obciążenie Faz 2 | 2300 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Zastosowanie
Walraven Uchwyt ślizgowy STN M10 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowań umożliwiających pracę osiową rur. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
