Walraven RapidStrut Strut Zestaw mocujący 41x21H, 400 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6073400
Kod producenta: 6073400
Gwint: M10
Wykończenie: ocynk ogniowy
Seria: RapidStrut
Pasuje do szyny: 41x21
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

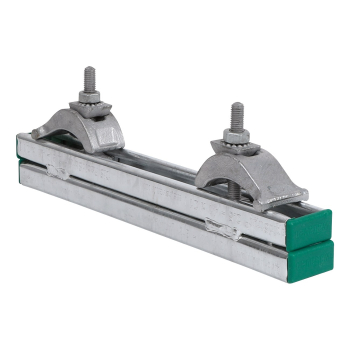

Walraven RapidStrut Strut Zestaw mocujący 41x21H, 400 mm
Walraven RapidStrut Strut Zestaw mocujący 41x21H, 400 mm to zestaw montażowy marki Walraven Kompletny zestaw do mocowania belek stalowych. Numer katalogowy producenta: 6073400. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 5000 N.
Najważniejsze cechy
- żeliwny zaczep do dźwigarów do mocowań ciężkich na kształtownikach, bez konieczności wykonywania wierceń lub spawania
- dla kształtowników stalowych o grubości do 35 mm
- locking unit: steel 1.4510 (AISI 439) / 1.4301 (AISI 304)
- ocynkowane ogniowo
- składa się z: 1 długość szyny Walraven RapidStrut® 41x21D, 2 Obejmy belki (nr części 607 2 002), 4 Zaślepki końca szyny
- poszczególne części zestawu dostępne także oddzielnie

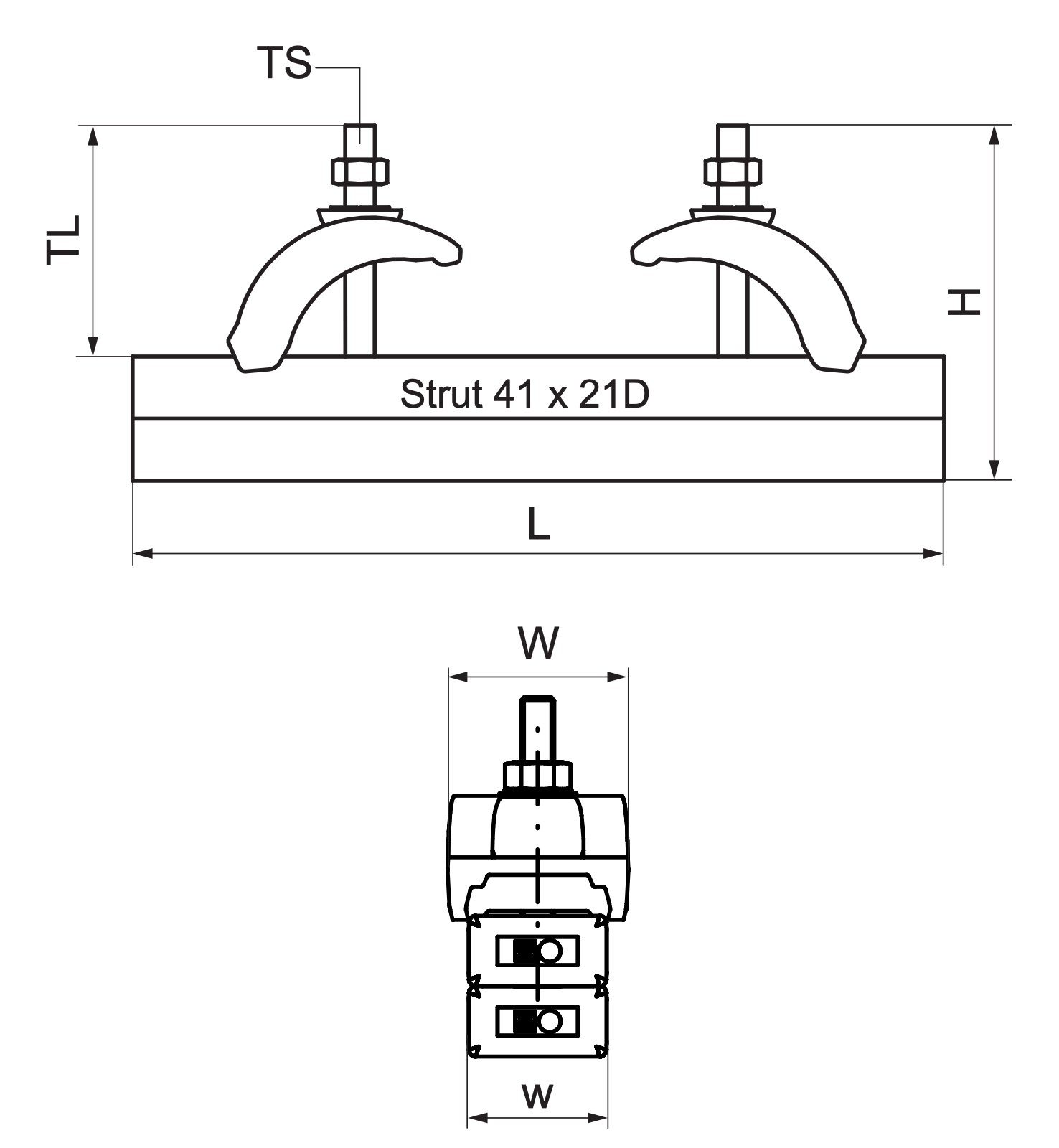

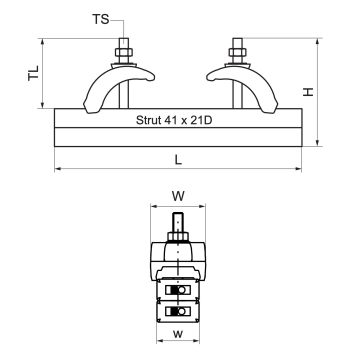

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6073400 |
| Producent | Walraven |
| Kod rodziny | H3625 |
| Dla rodzaju szyny | 41x21 |
| Zakres Obejmy | 1-35 mm |
| Całkowita wysokość | 110 mm |
| Całkowita szerokość | 52 mm |
| Całkowita długość | 400 mm |
| Rozmiar gwintu | M10 |
| Długość gwintu | 63 mm |
| Szerokość | 41 mm |
| Grubość materiału | 9 mm |
| Maksymalne dopuszczalne obciążenie Faz | 5000 N |
| Maksymalne dopuszczalne obciążenie Fax | 1500 N |
| Moment obrotowy dla instalacji | 30 Nm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 4 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 128 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Zakres Obejmy (mm) | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6073600 | 41x21 | 1-35 | 110 | 52 |
| 6073400 (ten produkt) | 41x21 | 1-35 | 110 | 52 |
Zastosowanie
Walraven RapidStrut Strut Zestaw mocujący 41x21H, 400 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — Kompletny zestaw do mocowania belek stalowych. Produkt należy do kategorii Mocowania do dźwigarów w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 4 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 4 szt.; pełna paleta (eur) — 128 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
