Walraven RapidStrut Kątownik 90° G2 BUP, 52,75 mm S/S
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 665885102
Kod producenta: 665885102
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21, 41x41, 41x51, 41x62, 41x82
Model: S/S
Kąt: 90 °
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

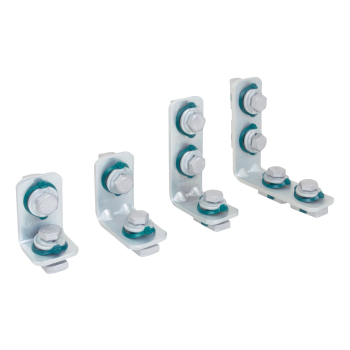

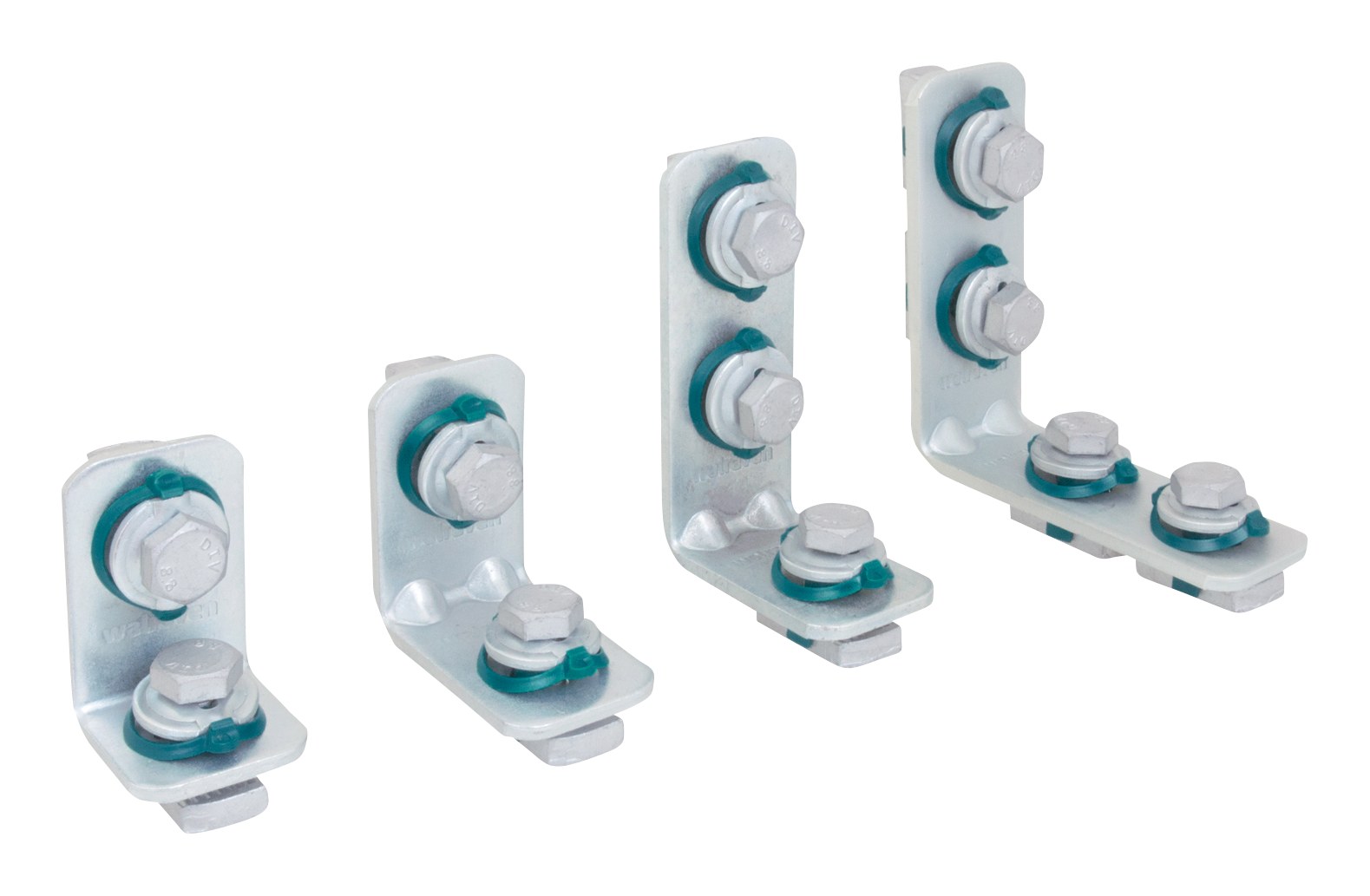

Walraven RapidStrut Kątownik 90° G2 BUP, 52,75 mm S/S
Walraven RapidStrut Kątownik 90° G2 BUP, 52,75 mm S/S to kątownik do szyn marki Walraven do budowy i wzmacniania konstrukcji z szyn montażowych Strut. Numer katalogowy producenta: 665885102. Maksymalne dopuszczalne obciążenie: 4000 N.
Najważniejsze cechy
- łączniki wstępnie zmontowane, posiadają nakrętki ślizgowe BIS RapidStrut® do szybkiego montażu
- do łączenia szyn Walraven RapidStrut® Rail
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- zastosowana technologia "Direct Twist" zapewnia szybki i łatwy montaż
- posiadają widoczny znacznik umożliwiający określenie pozycji nakrętki ślizgowej w szynie
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- produkt jest elementem systemu Walraven BIS UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

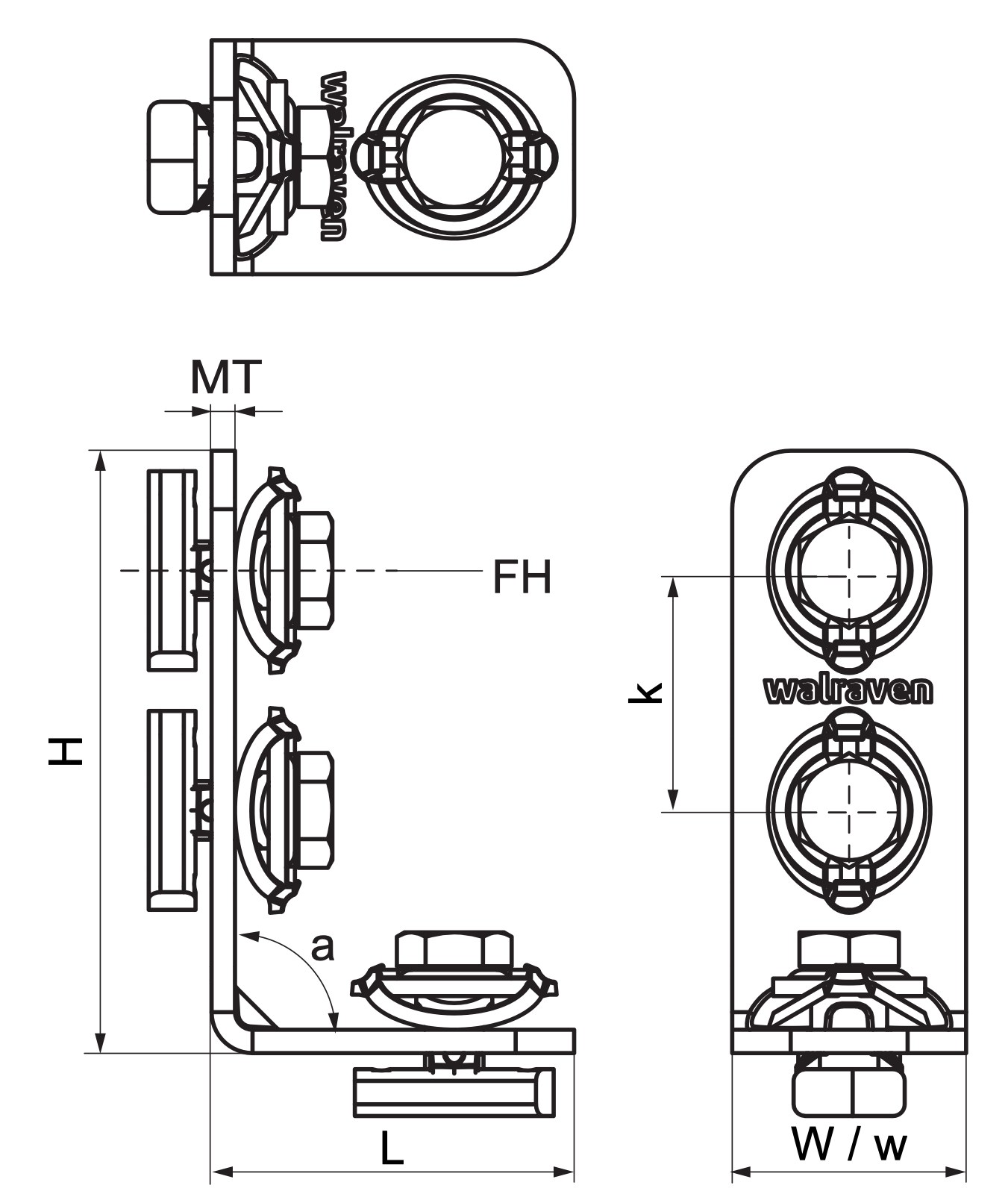

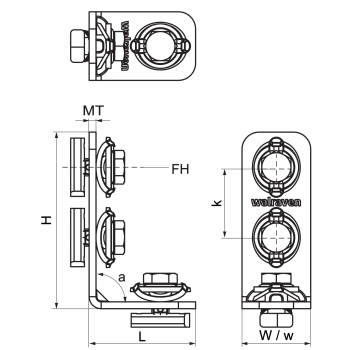

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 665885102 |
| Producent | Walraven |
| Kod rodziny | H2804 |
| Dla rodzaju szyny | 41x21, 41x41, 41x51, 41x62, 41x82 |
| Model | S/S |
| Kąt | 90 ° |
| Całkowita wysokość | 72,75 mm |
| Całkowita szerokość | 40 mm |
| Całkowita długość | 52,75 mm |
| Grubość materiału | 4 mm |
| Szerokość | 40 mm |
| Średnica otworu perforacji 1 | 13,8 mm |
| Odległość od osi do osi | 41 mm |
| Moment obrotowy dla instalacji | 40 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 4000 N |
| Maksymalne dopuszczalne obciążenie Fax | 2270 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 4500 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Kąt (°) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 665885102 (ten produkt) | 41x21, 41x41, 41x51, 41x62, 41x82 | S/S | 90 | 72,75 |
| 665885202 | 41x21, 41x41, 41x51, 41x62, 41x82 | S/S | 90 | 72,75 |
| 665885203 | 41x21, 41x41, 41x51, 41x62, 41x82 | L/S | 90 | 113,75 |
| 665885205 | 41x21, 41x41, 41x51, 41x62, 41x82 | L/L | 90 | 113,75 |
Zastosowanie
Walraven RapidStrut Kątownik 90° G2 BUP, 52,75 mm S/S stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do budowy i wzmacniania konstrukcji z szyn montażowych Strut. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 4500 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
