Walraven Element rozporowy
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 6613820
Kod producenta: 6613820
Gwint: M8
Wykończenie: ocynk galwaniczny
Pasuje do szyny: 27x18, 30x15, 30x20, 30x30, 30x45, 38x40
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

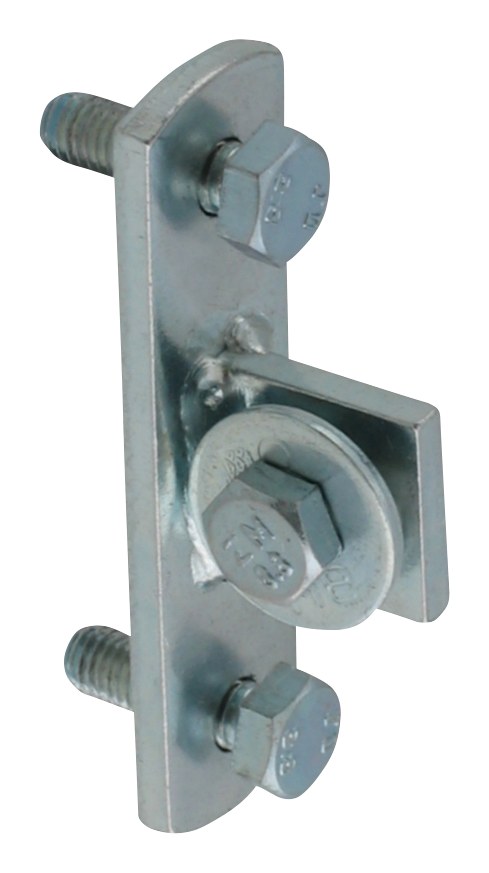

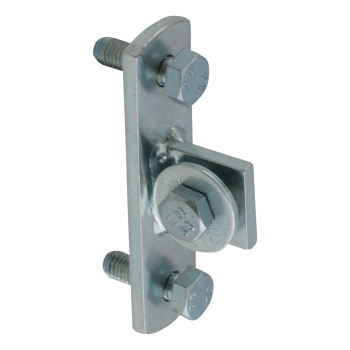

Walraven Element rozporowy
Walraven Element rozporowy to element rozporowy marki Walraven do łączenia lekkich szyn mocujących wewnątrz kołnierzy belek stalowych. Numer katalogowy producenta: 6613820. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 500 N.
Najważniejsze cechy
- do solidnych mocowań na konstrukcjach stalowych bez wiercenia i spawania
- dla uzyskania stabilnego mocowania należy użyć 2 produktów
- nadaje się także do montażu w innych stalowych elementach konstrukcyjnych
- Nadaje się do szyn 27x18, 30x15, 30x20, 30x30 i 30x45
- materiał: stal
- ocynk galwaniczny

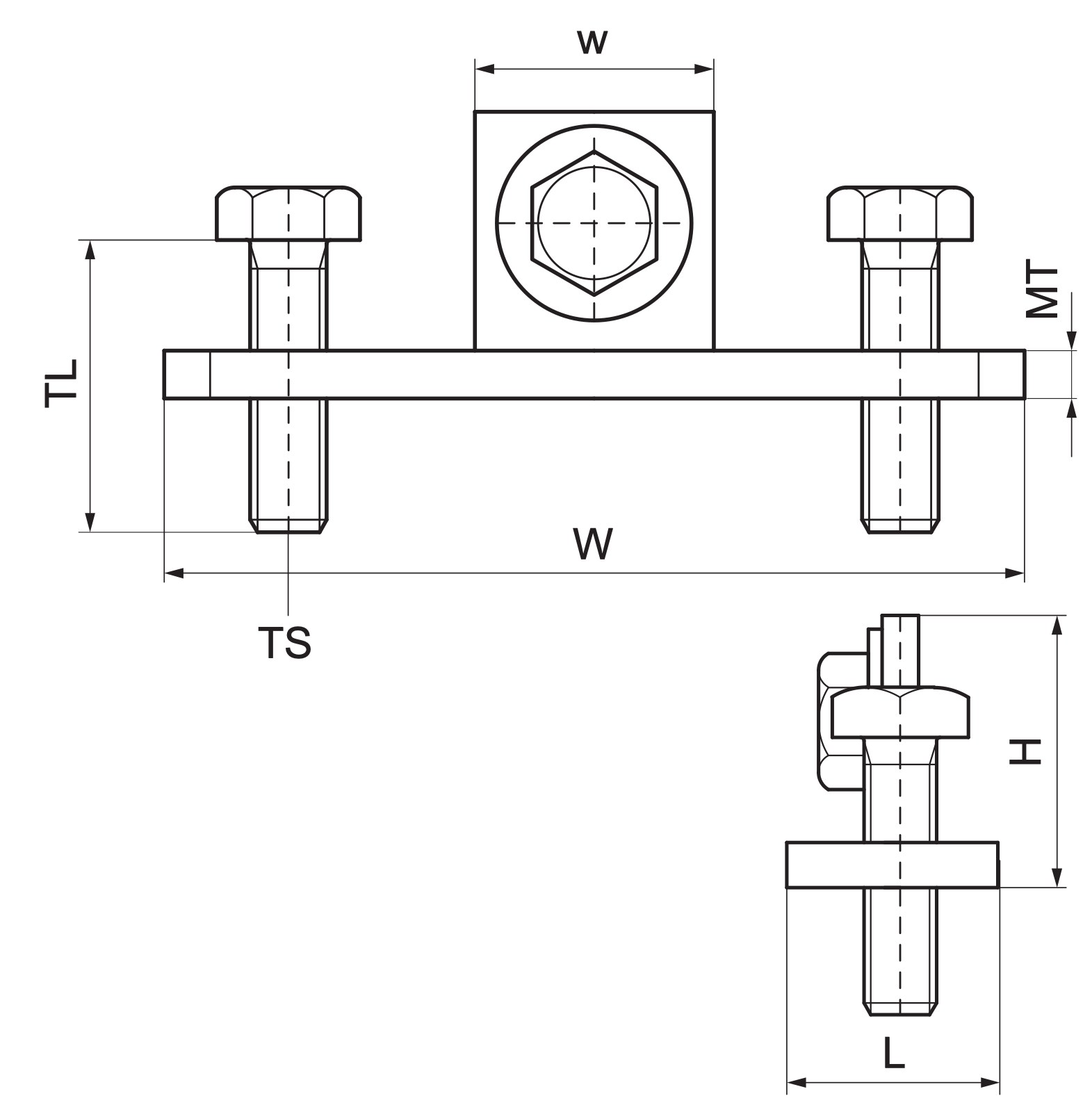

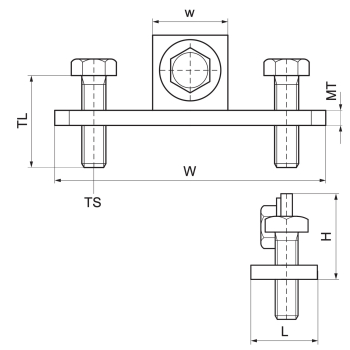

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6613820 |
| Producent | Walraven |
| Kod rodziny | G2035 |
| Dla rodzaju szyny | 27x18, 30x15, 30x20, 30x30, 30x45, 38x40 |
| Zakres Obejmy | 100-400 mm |
| Całkowita wysokość | 30 mm |
| Całkowita szerokość | 89 mm |
| Całkowita długość | 24 mm |
| Rozmiar gwintu | M8 |
| Długość gwintu | 25 mm |
| Szerokość | 25 mm |
| Grubość materiału | 5 mm |
| Maksymalne dopuszczalne obciążenie Faz | 500 N |
| Moment obrotowy dla instalacji | 15 Nm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 9000 |
Zastosowanie

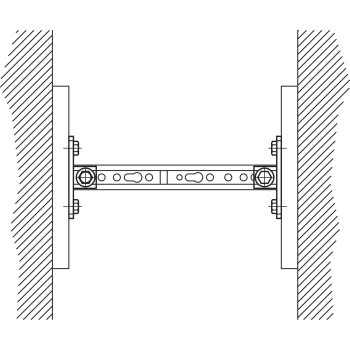

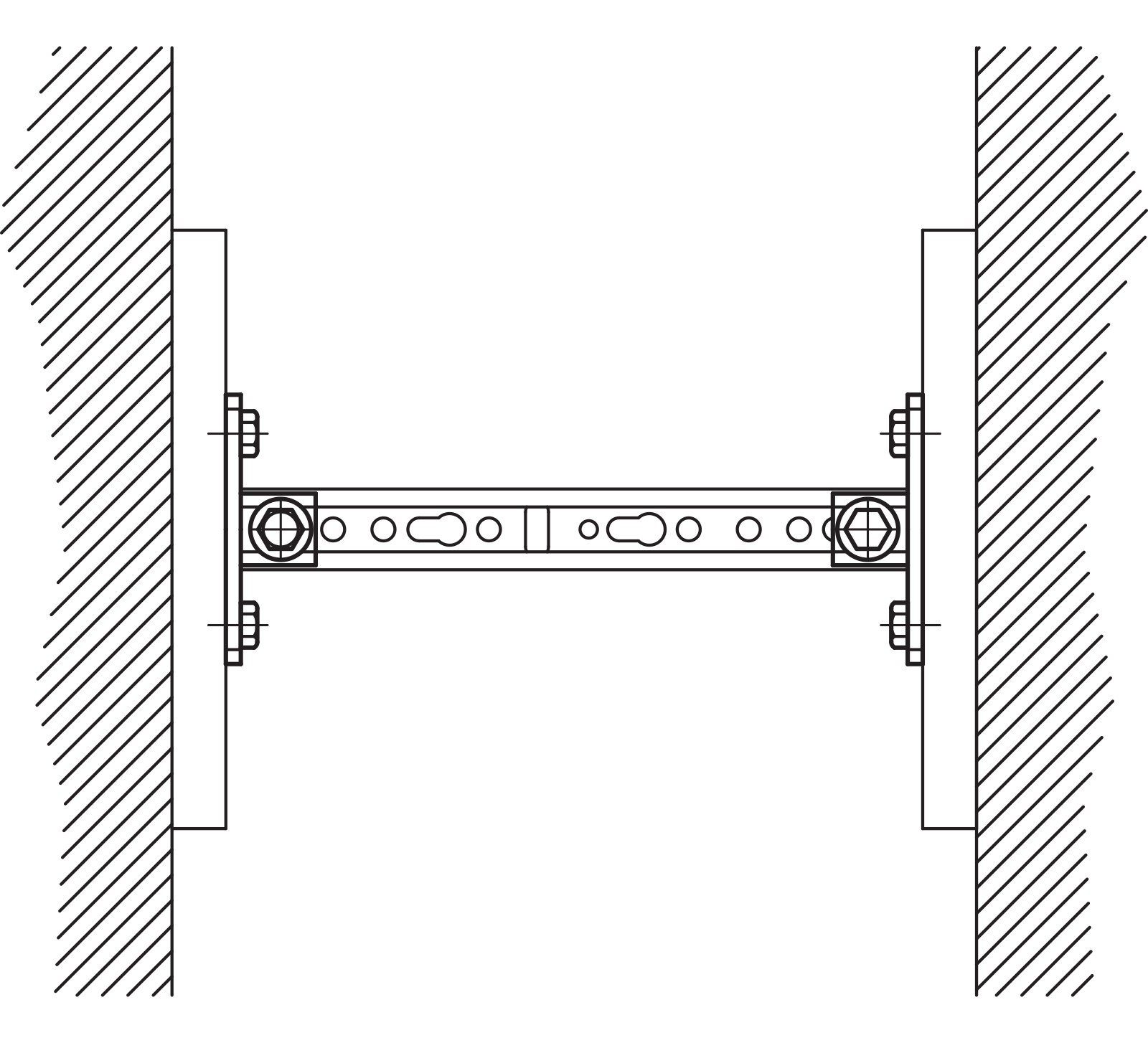

Walraven Element rozporowy stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do łączenia lekkich szyn mocujących wewnątrz kołnierzy belek stalowych. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 9000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
