Walraven RapidRail Śruba młotkowa, M6 20 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6523602
Kod producenta: 6523602
Gwint: M6
Wykończenie: ocynk galwaniczny
Seria: RapidRail
Pasuje do szyny: 27x18, 30x15, 30x20, 30x30, 38x40
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

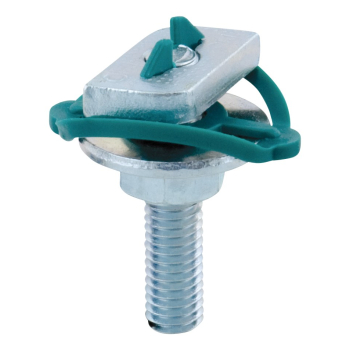

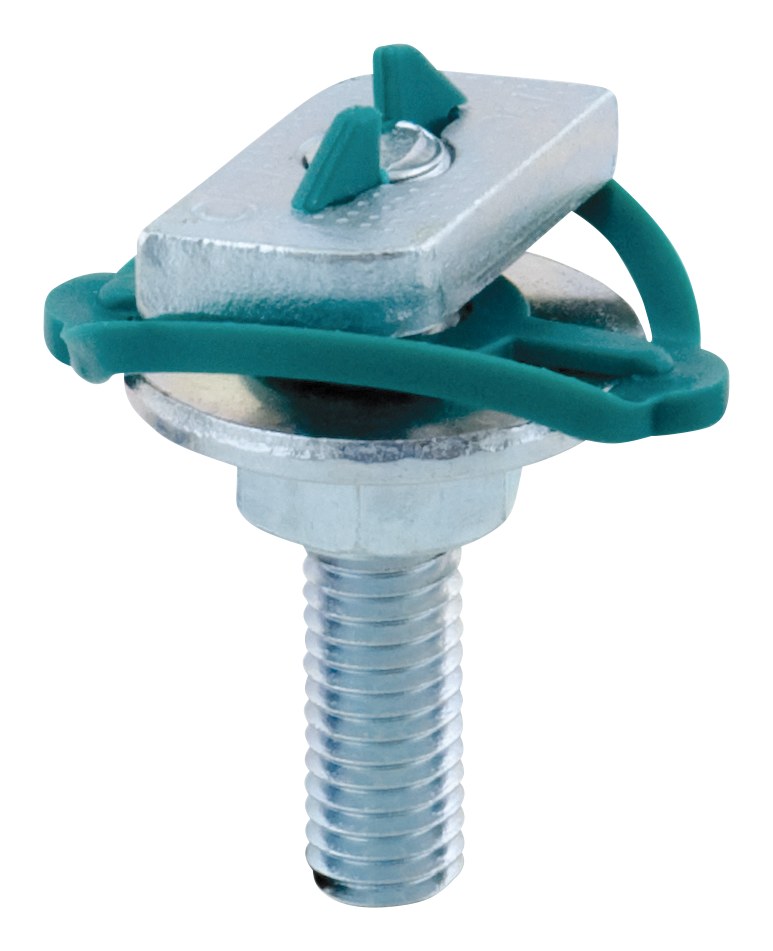

Walraven RapidRail Śruba młotkowa, M6 20 mm
Walraven RapidRail Śruba młotkowa, M6 20 mm to śruba marki Walraven wstępnie zmontowany adapter gwintowany do łączenia obejm rurowych z szynami. Numer katalogowy producenta: 6523602. Gwint łączący: M6. Maksymalne dopuszczalne obciążenie: 2000 N.
Najważniejsze cechy
- kompletna nakrętka ślizgowa z trzpieniem gwintowanym, podkładką i sprężyną BIS RapidRail®
- Nadaje się do szyn 27x18, 30x15, 30x20, 30x30, 30x45 i 38x40
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- ocynk galwaniczny

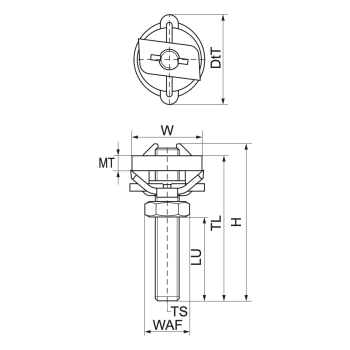

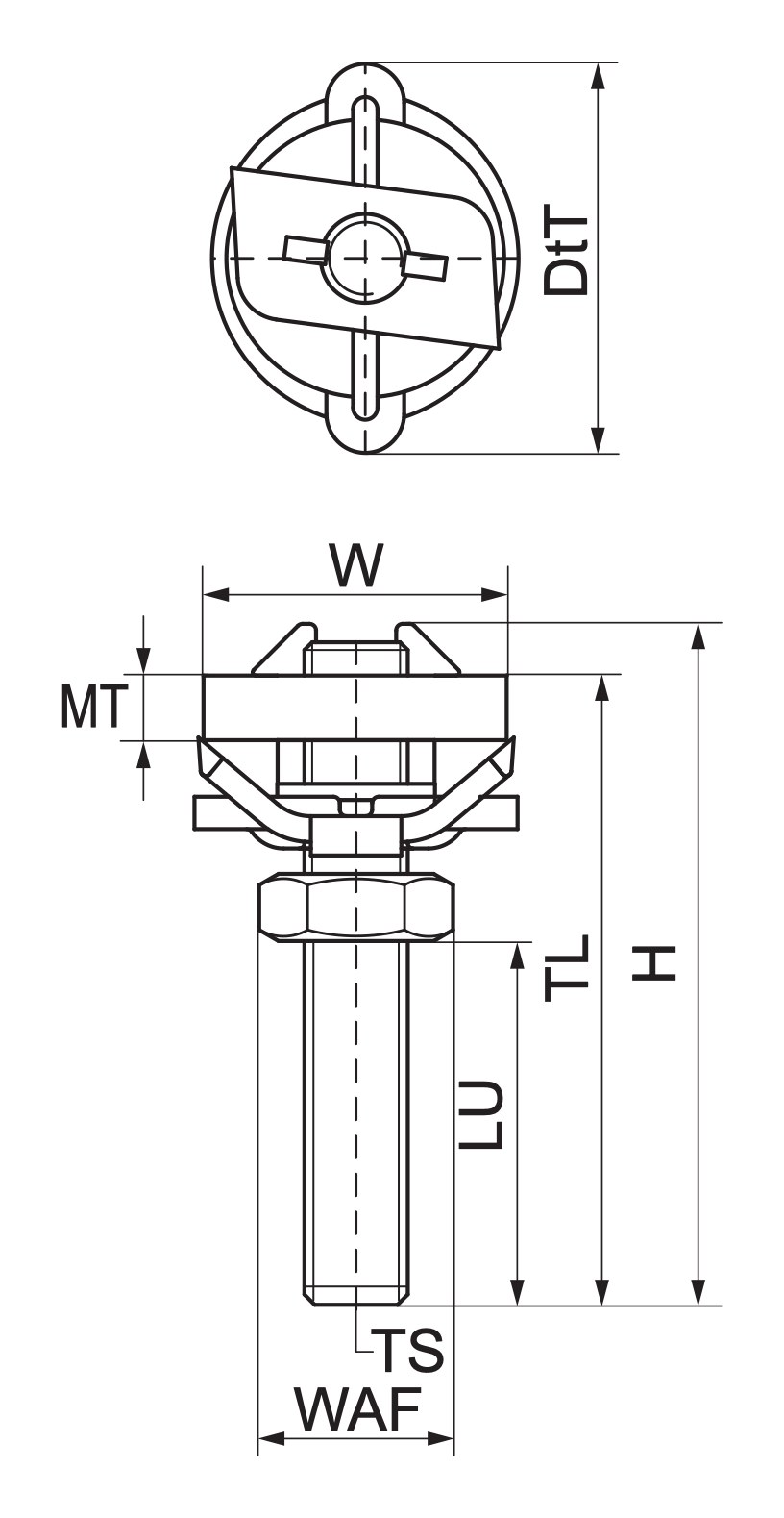

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6523602 |
| Producent | Walraven |
| Kod rodziny | G3050 |
| Dla rodzaju szyny | 27x18, 30x15, 30x20, 30x30, 38x40 |
| Rozmiar gwintu | M6 |
| Długość gwintu | 20 mm |
| Długość użytkowa | 5,25 mm |
| Grubość materiału | 4 mm |
| Szerokość łba śruby | 10 mm |
| Moment obrotowy dla instalacji | 7,5 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 2000 N |
| Całkowita wysokość | 24 mm |
| Całkowita szerokość | 27,61 mm |
| Całkowita głębokość | 34,57 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 250 |
Wszystkie rozmiary w serii (21 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Długość gwintu (mm) | Długość użytkowa (mm) |
|---|---|---|---|---|
| 6523602 (ten produkt) | 27x18, 30x15, 30x20, 30x30, 38x40 | M6 | 20 | 5,25 |
| 6523603 | 27x18, 30x15, 30x20, 30x30, 38x40 | M6 | 30 | 15,25 |
| 6523802 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 25 | 7,75 |
| 6523803 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 30 | 12,75 |
| 6523804 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 40 | 22,75 |
| 6523805 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 50 | 32,75 |
| 6523806 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 60 | 42,75 |
| 6523807 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 70 | 52,75 |
| 6523808 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 80 | 62,75 |
| 6523810 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 100 | 82,75 |
| 6523812 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 120 | 102,75 |
| 6523815 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 150 | 132,75 |
| 6523820 | 27x18, 30x15, 30x20, 30x30, 38x40 | M8 | 200 | 182,75 |
| 6523002 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 25 | 6,25 |
| 6523003 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 30 | 11,25 |
| 6523004 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 40 | 21,25 |
| 6523005 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 50 | 31,25 |
| 6523006 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 60 | 41,25 |
| 6523008 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 80 | 61,25 |
| 6523010 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 100 | 81,25 |
| 6523016 | 27x18, 30x15, 30x20, 30x30, 38x40 | M10 | 160 | 141,25 |
Zastosowanie
Walraven RapidRail Śruba młotkowa, M6 20 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — wstępnie zmontowany adapter gwintowany do łączenia obejm rurowych z szynami. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; karton — 250 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
