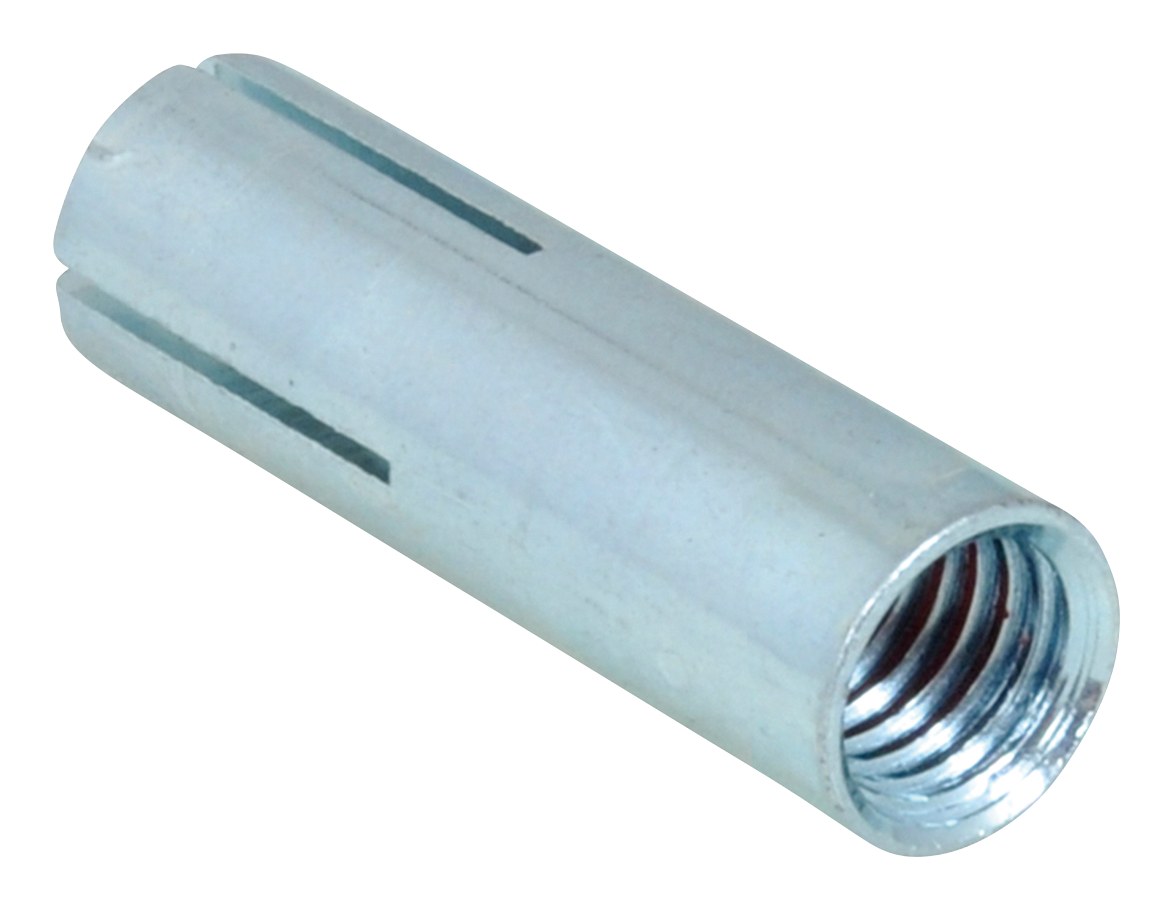

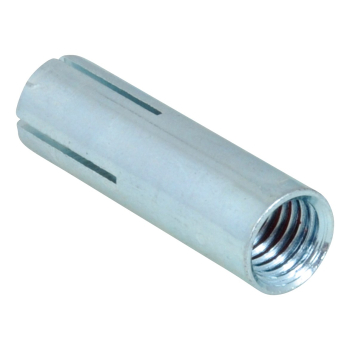

Walraven WDI1 Kotwa wbijana, M16
Walraven WDI1 Kotwa wbijana, M16 to kotwa mechaniczna marki Walraven standardowa kotwa wbijana. Numer katalogowy producenta: 6103016. Gwint łączący: M16.
Najważniejsze cechy
- prosta i szybka procedura montażu
- brak kołnierza do zakotwiczenia przy większej głębokości otworu
- wysokie parametry wytrzymałości na wyrywanie
- certyfikat ETA ETAG001 Część 6 dla wielopunktowych zamocowań elementów niekonstrukcyjnych
- klasa odporności ogniowej R30-R120 dla punktów mocowania wystawionych na działanie ognia (M8-M16)
- zgodność z normą VdS CEA 4001:2024-01 (08) dla zastosowań z systemami tryskaczowymi w betonie (M8-M12)
- Aby uzyskać więcej informacji na temat obciążeń sprawdź certyfikat ETA.
- Rodzaj podłoża: beton spękany, beton niespękany
- materiał: stal
- ocynk galwaniczny
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6103016 |
| Producent | Walraven |
| Kod rodziny | L0305 |
| Rozmiar gwintu | M16 |
| Typ gwintu | Metryczny |

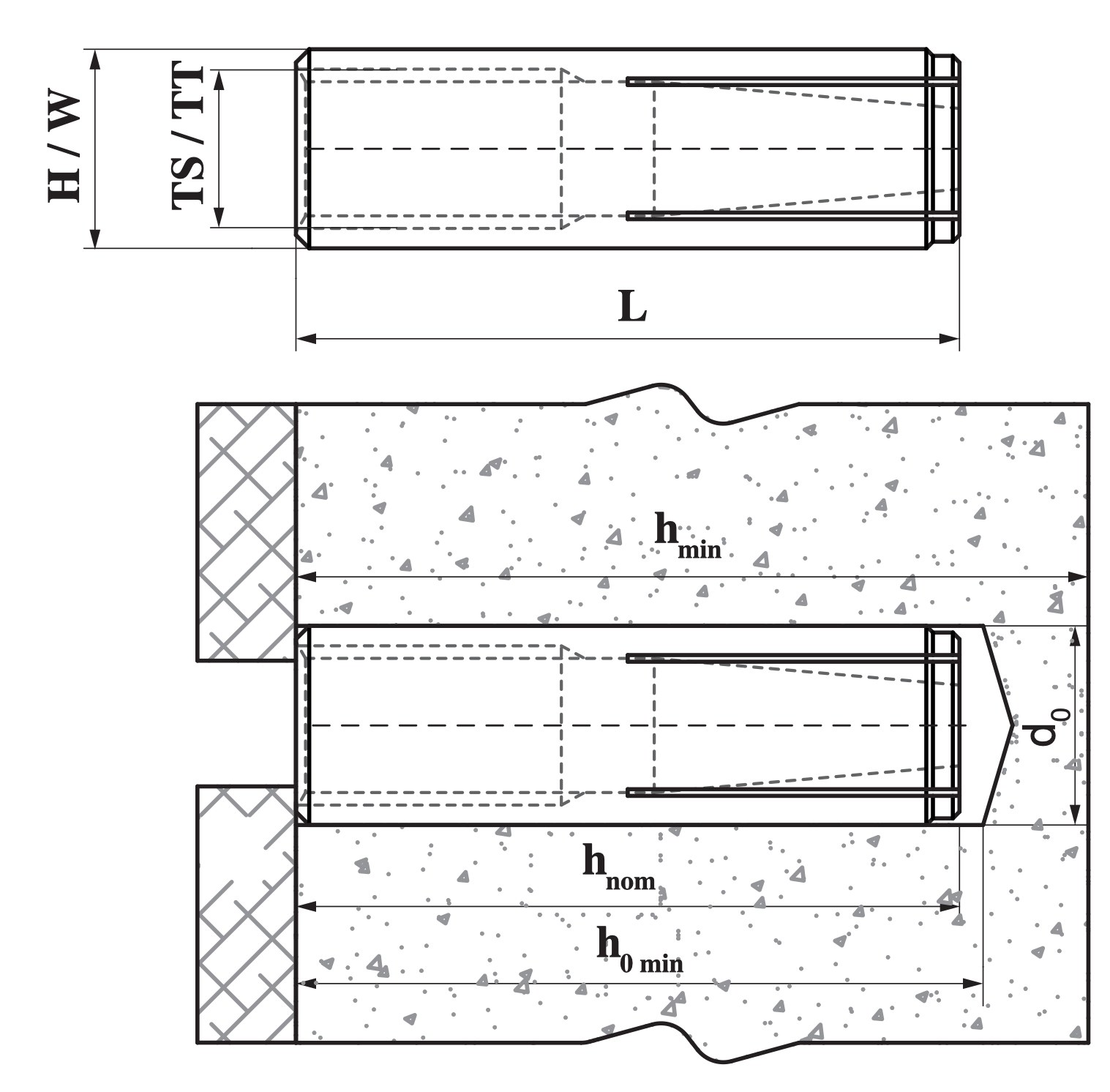

| Całkowita wysokość | 20 mm |
| Całkowita szerokość | 20 mm |
| Całkowita długość | 65 mm |
| Średnica otworu | 20 mm |
| Min. głębokość wiercenia | 70 mm |
| Standardowa głębokość osadzenia | ≥ 65 mm |
| Minimalna grubość podłoża | 130 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 200 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Rozmiar gwintu | Typ gwintu | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6103006 | M6 | Metryczny | 8 | 8 |
| 6103016 (ten produkt) | M16 | Metryczny | 20 | 20 |
Zastosowanie
Walraven WDI1 Kotwa wbijana, M16 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — standardowa kotwa wbijana. Produkt należy do kategorii Kotwy mechaniczne w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M16. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; karton — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Europejska Ocena Techniczna (ETA)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe kotwy mechaniczne znajdziesz w kategorii Kotwy mechaniczne, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
