Walraven RapidStrut Łącznik siodłowy G2 BUP, 41x21
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 665885402
Kod producenta: 665885402
Wykończenie: BUP1000 (BIS UltraProtect)
Seria: RapidStrut
Pasuje do szyny: 41x21
Model: Złącze krzyżowe
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)
Walraven RapidStrut Łącznik siodłowy G2 BUP, 41x21
Walraven RapidStrut Łącznik siodłowy G2 BUP, 41x21 to łącznik do szyn marki Walraven do budowy i wzmacniania konstrukcji z szyn montażowych Strut. Numer katalogowy producenta: 665885402. Maksymalne dopuszczalne obciążenie: 8420 N.
Najważniejsze cechy
- łączniki wstępnie zmontowane, posiadają nakrętki ślizgowe BIS RapidStrut® do szybkiego montażu
- do łączenia szyn Walraven RapidStrut® Rail
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- zastosowana technologia "Direct Twist" zapewnia szybki i łatwy montaż
- posiadają widoczny znacznik umożliwiający określenie pozycji nakrętki ślizgowej w szynie
- przystosowane do szybkiego montażu z użyciem elektronarzędzia
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- produkt jest częścią systemu Walraven UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

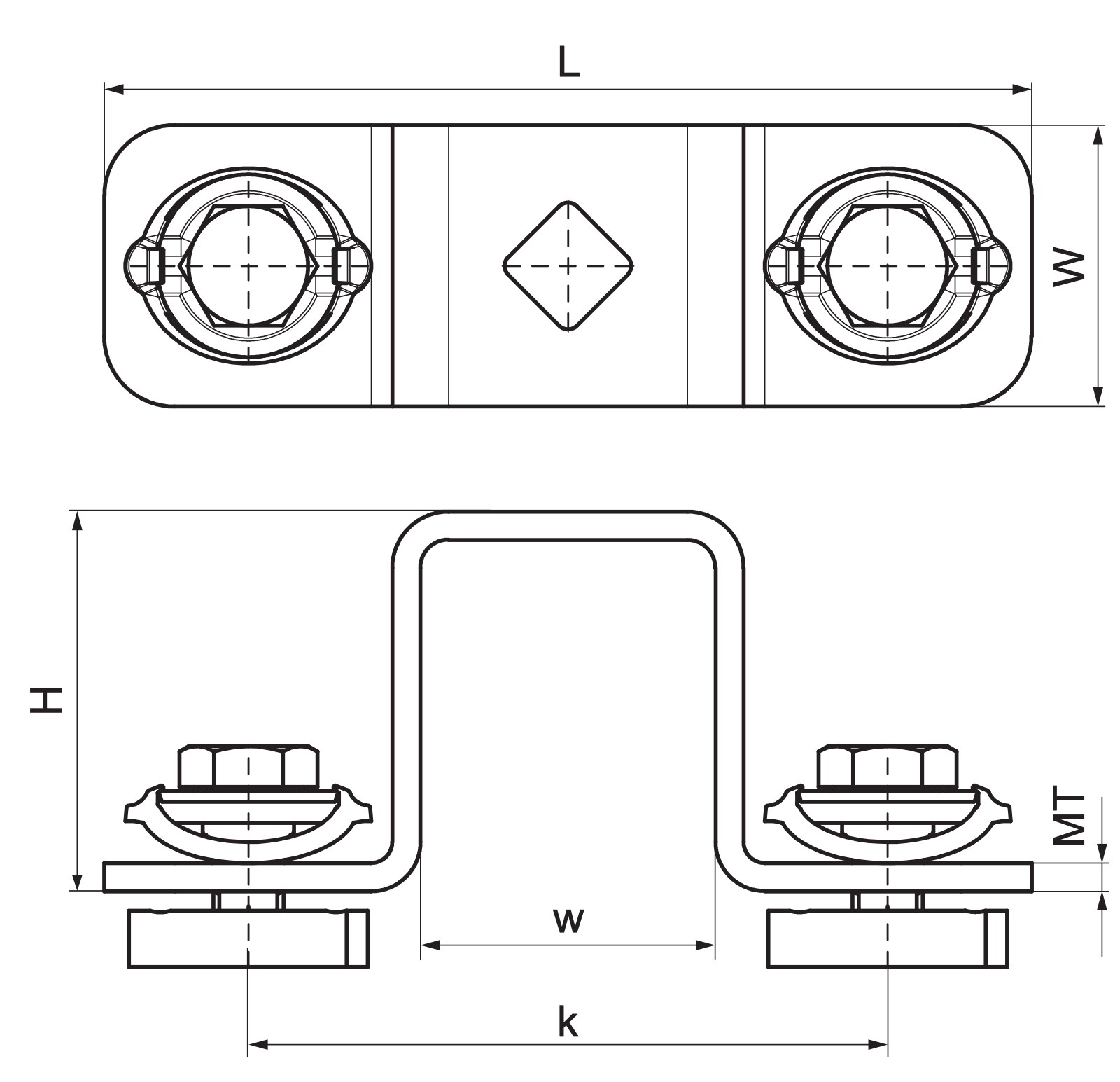

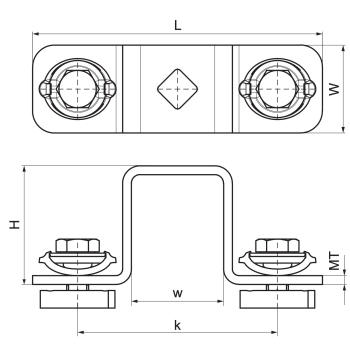

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 665885402 |
| Producent | Walraven |
| Kod rodziny | H28134 |
| Dla rodzaju szyny | 41x21 |
| Model | Złącze krzyżowe |
| Całkowita wysokość | 34,75 mm |
| Całkowita szerokość | 40 mm |
| Całkowita długość | 132 mm |
| Grubość materiału | 4 mm |
| Szerokość | 40 mm |
| Moment obrotowy dla instalacji | 40 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 8420 N |
| Maksymalne dopuszczalne obciążenie Fax | 4380 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 2250 |

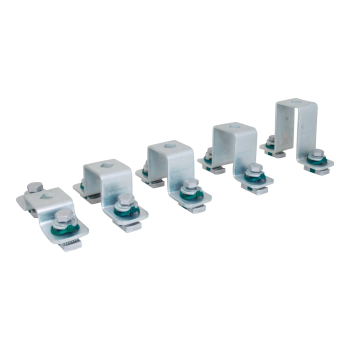

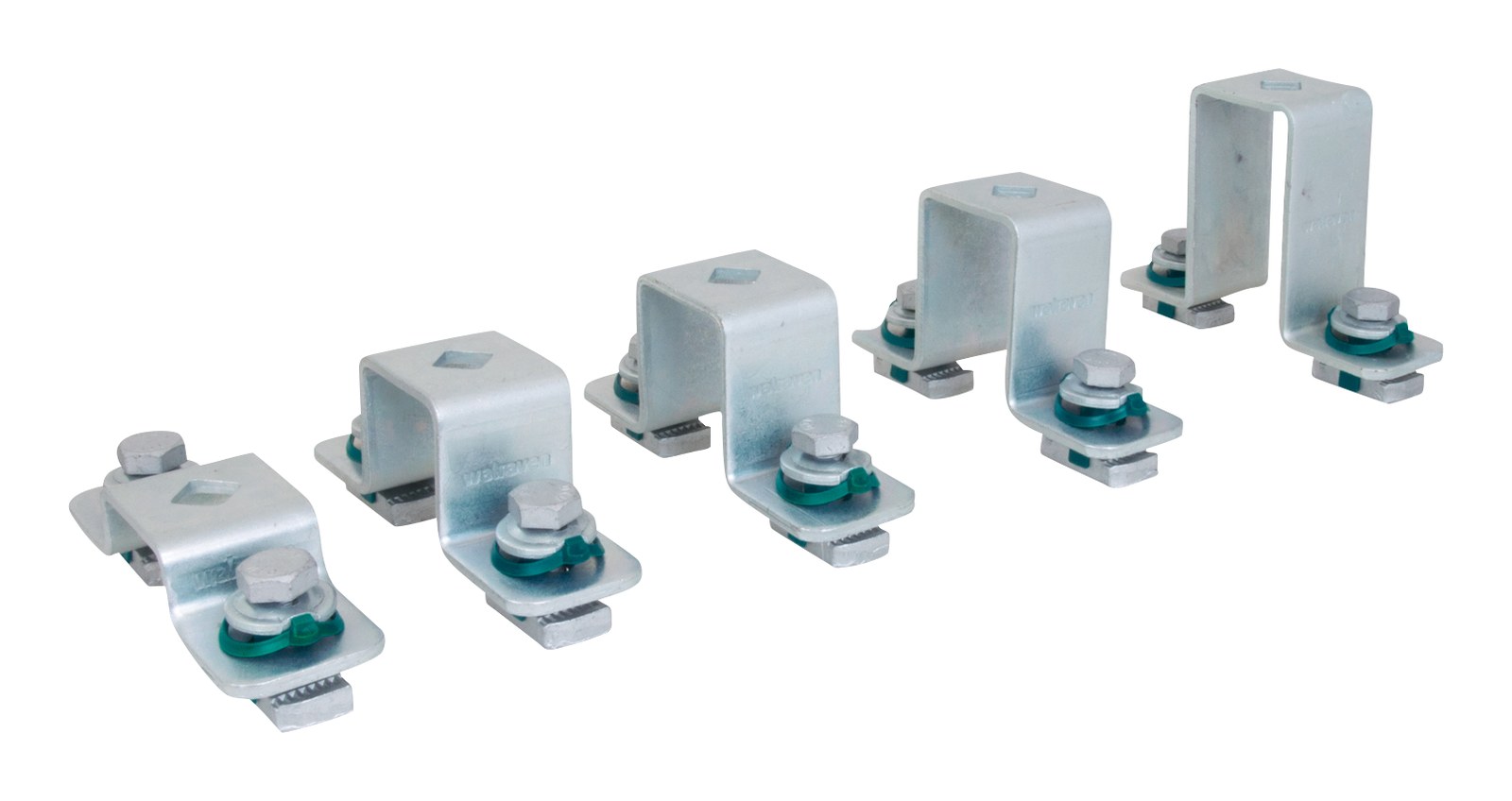

Wszystkie rozmiary w serii (5 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 665885402 (ten produkt) | 41x21 | Złącze krzyżowe | 34,75 | 40 |
| 665885404 | 41x41 | Złącze krzyżowe | 54,75 | 40 |
| 665885405 | 41x51 | Złącze krzyżowe | 64,75 | 40 |
| 665885406 | 41x62 | Złącze krzyżowe | 74,75 | 40 |
| 665885408 | 41x82 | Złącze krzyżowe | 94,75 | 40 |

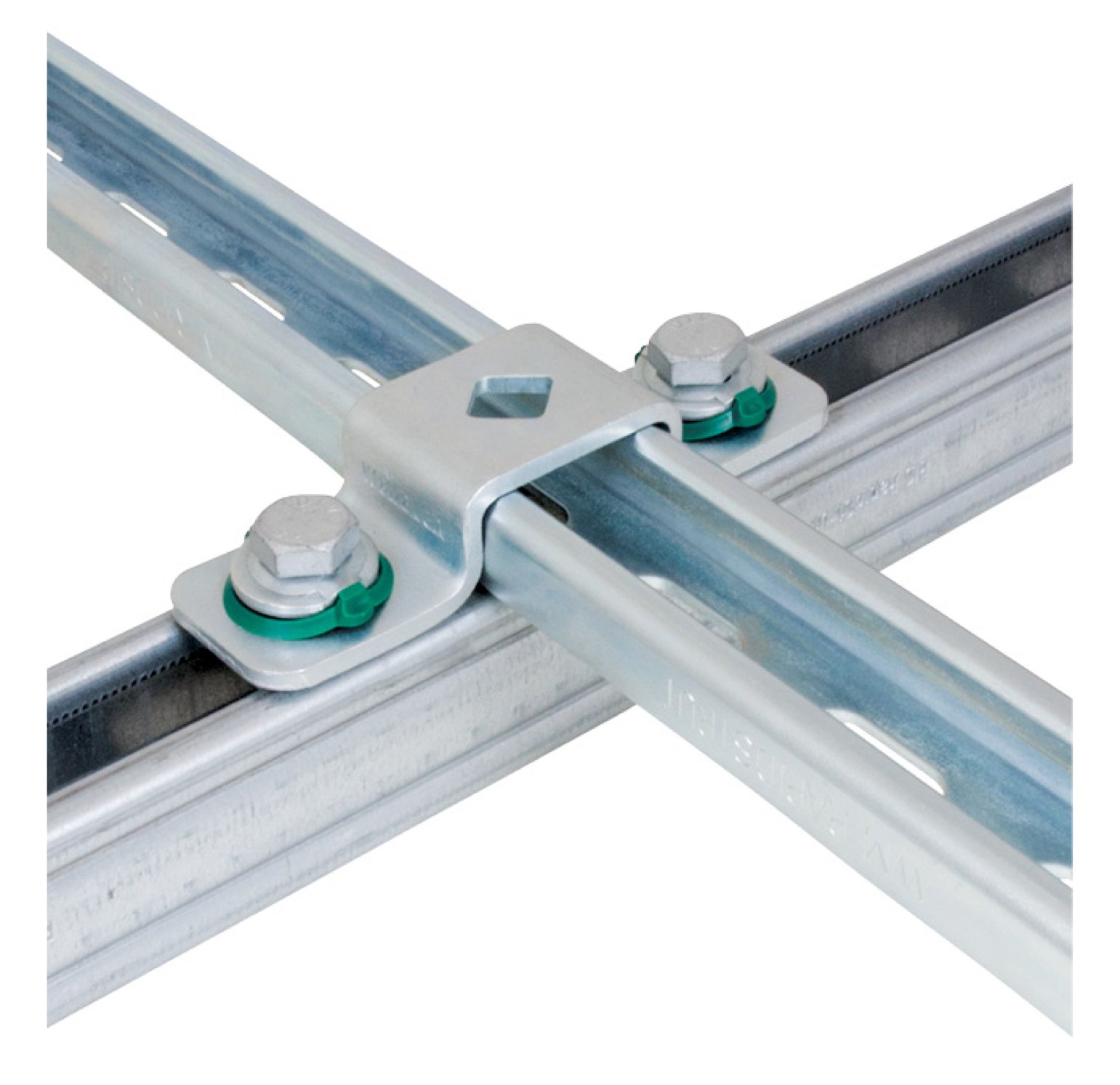

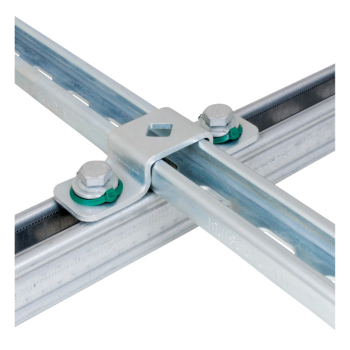

Zastosowanie
Walraven RapidStrut Łącznik siodłowy G2 BUP, 41x21 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do budowy i wzmacniania konstrukcji z szyn montażowych Strut. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 2250 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
