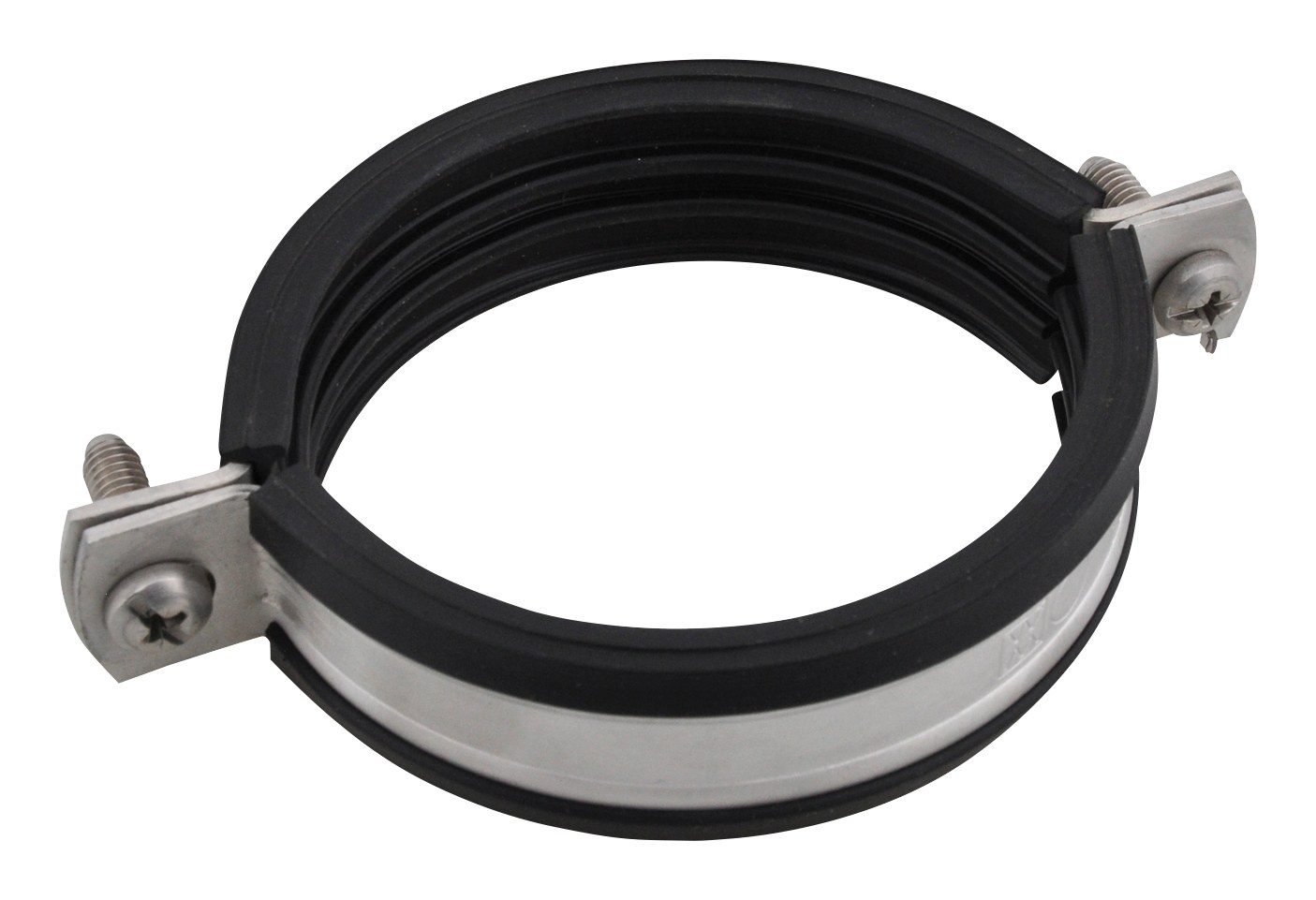

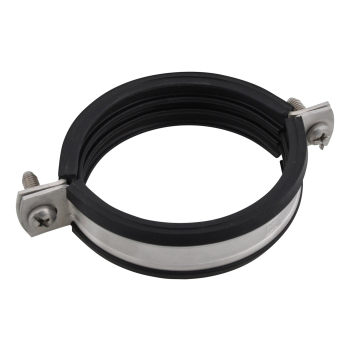

Walraven Bifix 1301 Obejma EPDM STN (M8), 11–14 mm
Koszt wysyłki: od 43,05 zł
Numer katalogowy: 3117015
Kod producenta: 3117015
Średnica rury: 11-14 mm
DN: DN 8
Gwint: M8
Okładzina: EPDM
Wykończenie: stal nierdzewna
Seria: BIFIX 1301
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)
Walraven Bifix 1301 Obejma EPDM STN (M8), 11–14 mm
Walraven Bifix 1301 Obejma EPDM STN (M8), 11–14 mm to obejma marki Walraven do rur ze stali nierdzewnej i tworzyw sztucznych. Numer katalogowy producenta: 3117015. Zakres średnic rury: 11-14 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 900 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- z systemem szybkiego blokowania
- materiał: stal nierdzewna 1.4404 (AISI 316L)
- Wykładzina izolująca hałas, guma EPDM, czarna
- Odporna na starzenie podszewka
- izolacja akustyczna zgodnie z normą DIN 4117
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3117015 |
| Producent | Walraven |
| Kod rodziny | M0505 |
| Średnica zewnętrzna rury | 11-14 mm |
| DN | DN 8 |
| Średnica rury CTS 03 (IMP) | ¼″ |
| Gwint łączący | M8 |

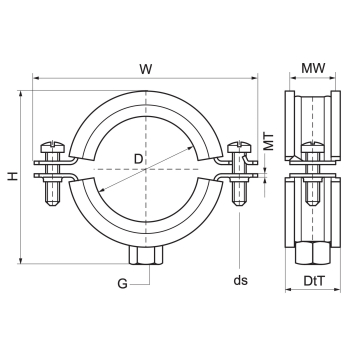

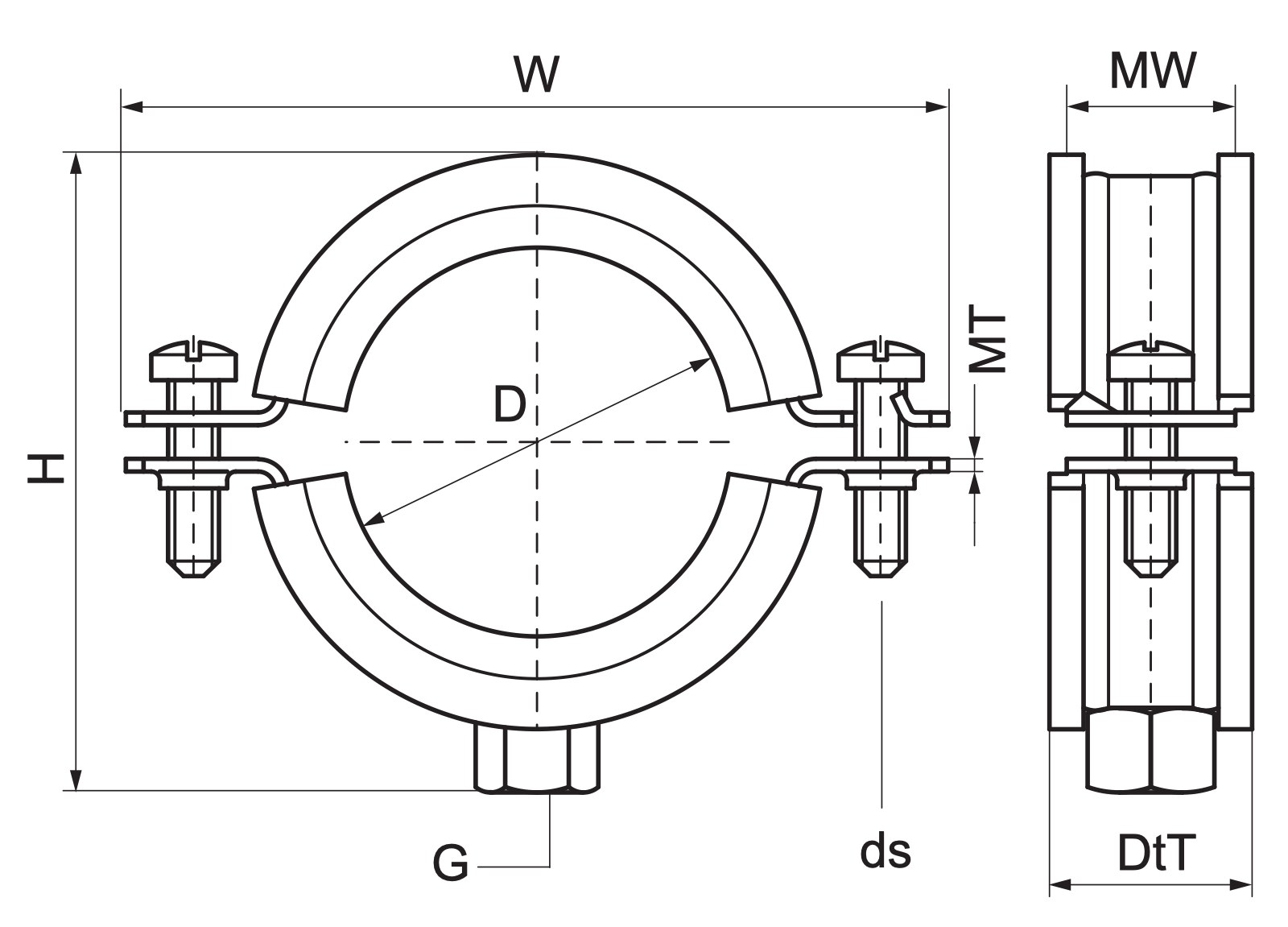

| Całkowita wysokość | 33 mm |
| Całkowita szerokość | 58 mm |
| Całkowita głębokość | 25 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 900 N |
| Aprobaty | RAL-GZ 655/B, ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 7200 |
Wszystkie rozmiary w serii (14 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3117015 (ten produkt) | 11-14 | DN 8 | ¼ | M8 |
| 3117018 | 15-19 | DN 10 | ⅜ | M8 |
| 3117023 | 20-23 | DN 15 | ½ | M8 |
| 3117029 | 25-28 | DN 20 | ¾ | M8 |
| 3117035 | 31-35 | DN 25 | 1 | M8 |
| 3117043 | 40-43 | DN 32 | 1¼ | M8 |
| 3117049 | 47-51 | DN 40 | 1½ | M8 |
| 3117056 | 52-56 | - | - | M8 |
| 3117063 | 57-64 | DN 50 | 2 | M8 |
| 3117067 | 64-67 | - | - | M8 |
| 3117076 | 70-76 | DN 65 | 2½ | M8 |
| 3117091 | 86-91 | DN 80 | 3 | M8 |
| 3117106 | 100-106 | - | - | M8 |
| 3117116 | 108-116 | DN 100 | 4 | M8 |
Zastosowanie
Walraven Bifix 1301 Obejma EPDM STN (M8), 11–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur ze stali nierdzewnej i tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Bifix 1301 Obejma EPDM STN (M8), 11–14 mm?
Ten numer katalogowy (3117015) obejmuje rury o średnicy zewnętrznej 11-14 mm (DN 8). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: RAL-GZ 655/B, ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 7200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
