Walraven Obejmy HD700 SSt A4 M10, 70–77 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33074077
Kod producenta: 33074077
Średnica rury: 70-77 mm
DN: DN 65
Gwint: M10
Wykończenie: stal nierdzewna
Seria: HD700
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

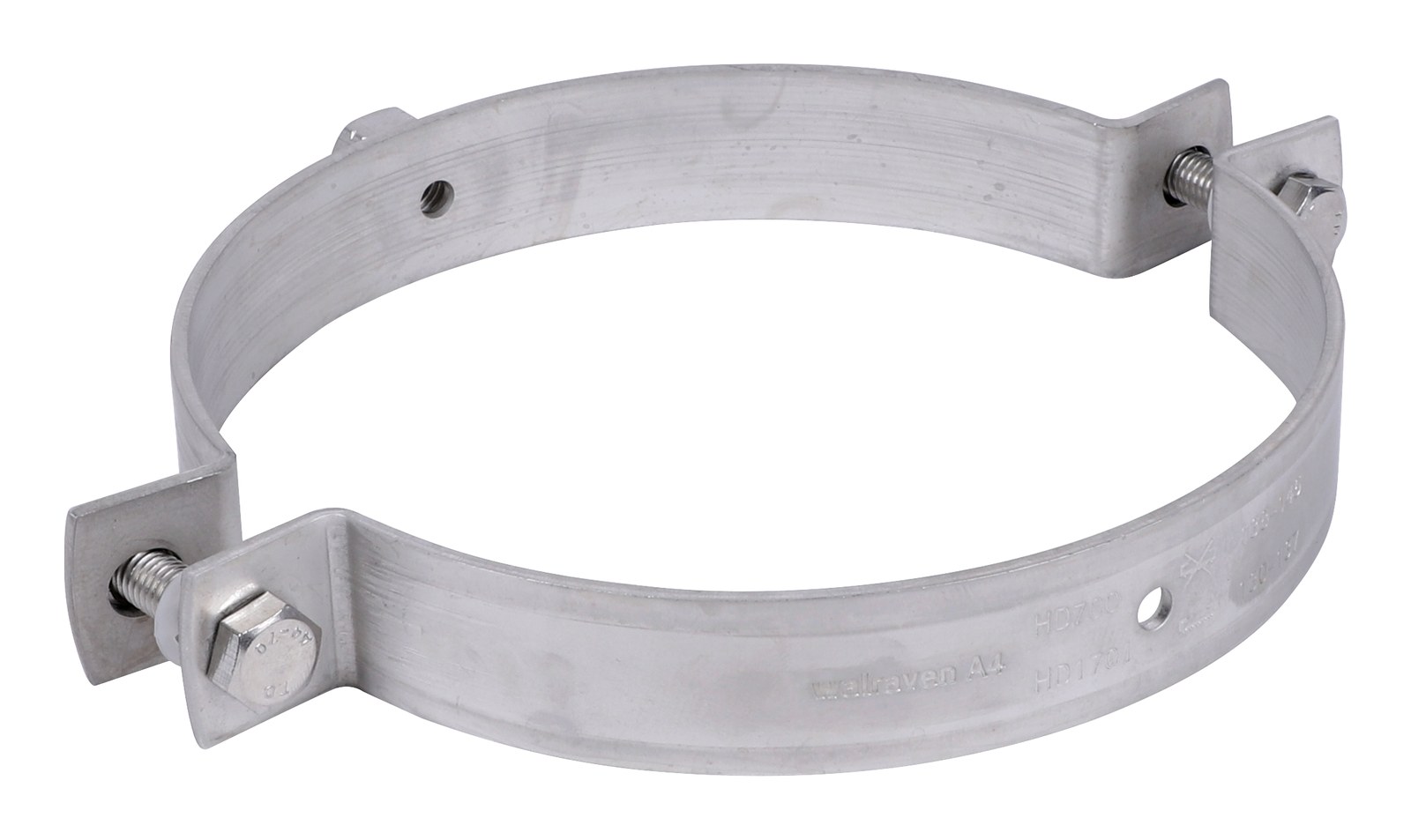

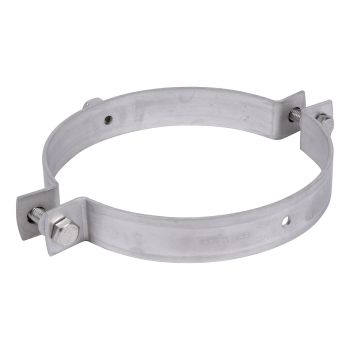

Walraven Obejmy HD700 SSt A4 M10, 70–77 mm
Walraven Obejmy HD700 SSt A4 M10, 70–77 mm to obejma marki Walraven. Numer katalogowy producenta: 33074077. Zakres średnic rury: 70-77 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 3000 N.
Najważniejsze cechy
- Obejmy dwuczęściowe z dwiema śrubami blokującymi
- ciężka konstrukcja
- z nakrętką przyłączeniową spawaną CO2
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33074077 |
| Producent | Walraven |
| Kod rodziny | M0515 |
| Średnica zewnętrzna rury | 70-77 mm |
| DN | DN 65 |
| Gwint łączący | M10 |

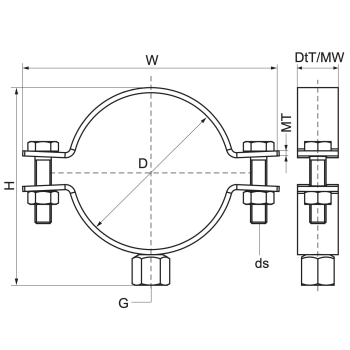

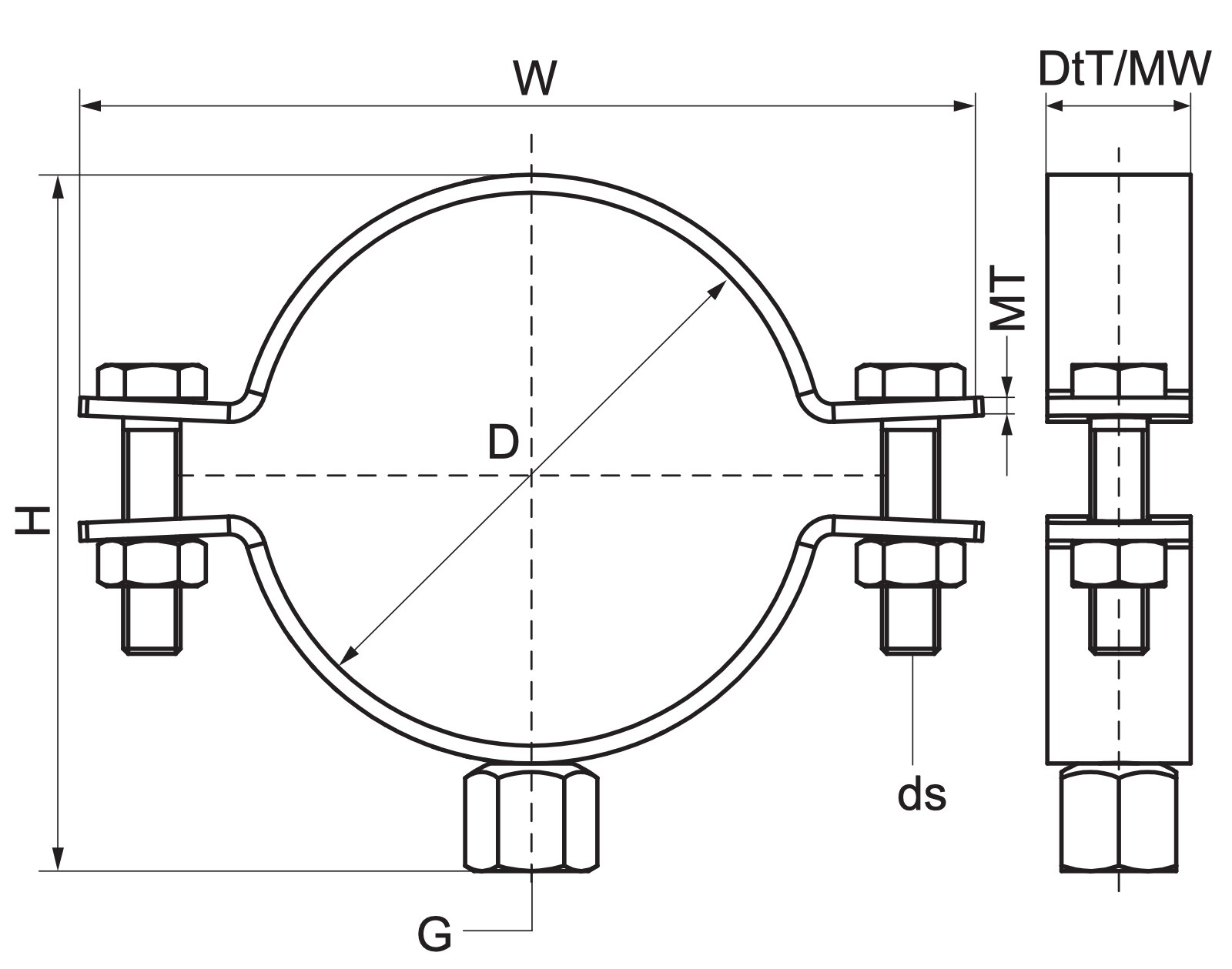

| Całkowita wysokość | 97 mm |
| Całkowita szerokość | 126 mm |
| Całkowita głębokość | 20 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 2,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 3000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 2160 |
Wszystkie rozmiary w serii (16 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Gwint łączący | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 33074077 (ten produkt) | 70-77 | DN 65 | M10 | 97 |
| 33074086 | 78-86 | - | M10 | 106 |
| 33074095 | 87-95 | DN 80 | M10 | 115 |
| 33074104 | 96-104 | - | M10 | 124 |
| 33074109 | 101-109 | - | M10 | 129 |
| 33074117 | 110-117 | DN 100 | M10 | 137 |
| 33074129 | 122-129 | - | M10 | 149 |
| 33074137 | 130-137 | - | M10 | 157 |
| 33074145 | 138-145 | DN 125 | M10 | 165 |
| 33074154 | 146-154 | - | M10 | 176 |
| 33074162 | 155-162 | - | M10 | 184 |
| 33074170 | 163-170 | DN 150 | M10 | 192 |
| 33074178 | 171-178 | - | M10 | 200 |
| 33074186 | 179-186 | - | M10 | 207 |
| 33074195 | 187-195 | - | M10 | 216 |
| 33074203 | 196-203 | - | M10 | 224 |
Zastosowanie
Walraven Obejmy HD700 SSt A4 M10, 70–77 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejmy HD700 SSt A4 M10, 70–77 mm?
Ten numer katalogowy (33074077) obejmuje rury o średnicy zewnętrznej 70-77 mm (DN 65). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 2160 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
