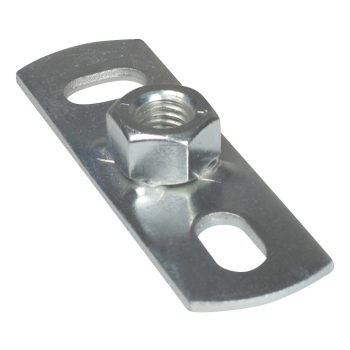

Walraven Płyta czołowa (K1505), M6
Walraven Płyta czołowa (K1505), M6 to płyta czołowa marki Walraven mocowanie do stropu lub podłogi. Numer katalogowy producenta: 6703006. Gwint łączący: M6. Maksymalne dopuszczalne obciążenie: 2500 N.
Najważniejsze cechy
- mocowanie do stropu lub podłogi (rekomendowane tylko siły rozciągające)
- otwory (fasolkowe) montażowe są przestawione względem siebie o 90° w celu ułatwienia montażu
- z nakrętką czterokrotnie zgrzewaną
- materiał: stal
- ocynk galwaniczny

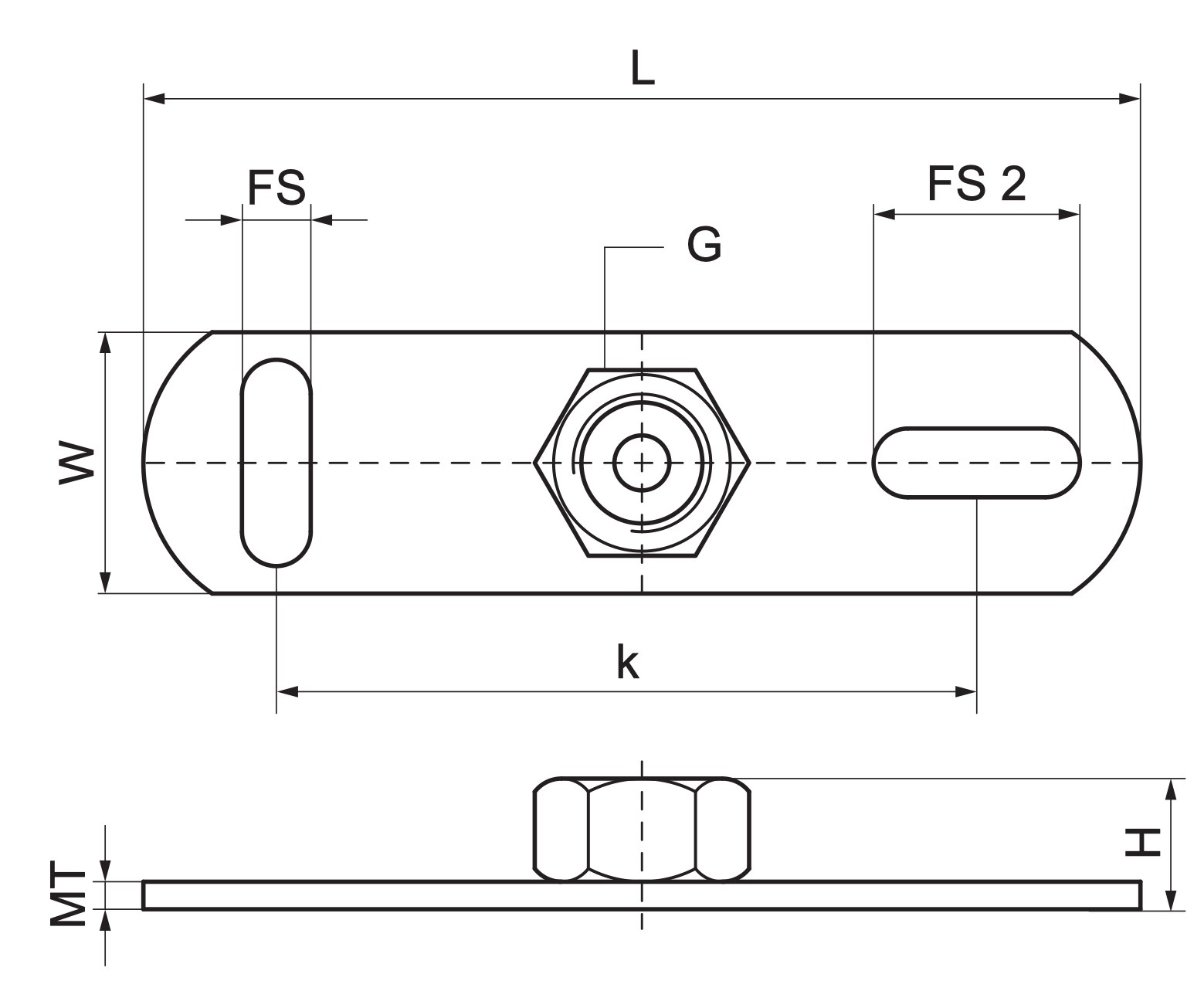

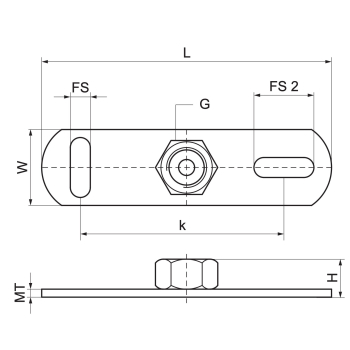

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6703006 |
| Producent | Walraven |
| Kod rodziny | K1505 |
| Gwint łączący | M6 |
| Całkowita długość | 80 mm |
| Całkowita szerokość | 25 mm |
| Całkowita wysokość | 12 mm |
| Grubość materiału | 3 mm |
| Gniazdo mocujące | 15x8,5 mm |
| Gniazdo mocujące 2 | 15x8,5 mm |
| Odległość od osi do osi | 50 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2500 N |
| Opakowanie 1 Kształt | Worek |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Karton |
Wszystkie rozmiary w serii (6 numerów katalogowych)
| Nr kat. | Gwint łączący | Całkowita długość (mm) | Całkowita szerokość (mm) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 6703006 (ten produkt) | M6 | 80 | 25 | 12 |
| 6703008 | M8 | 80 | 25 | 12 |
| 6703009 | M8/M10 | 80 | 25 | 22 |
| 6703010 | M10 | 80 | 25 | 14 |
| 6703016 | M16 | 80 | 25 | 17 |
| 6703021 | G½" | 80 | 27 | 19 |
Zastosowanie
Walraven Płyta czołowa (K1505), M6 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do stropu lub podłogi. Produkt należy do kategorii Płyty czołowe i łączniki w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Worek po 50 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (worek) zawiera 50 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe płyty czołowe i łączniki znajdziesz w kategorii Płyty czołowe i łączniki, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
