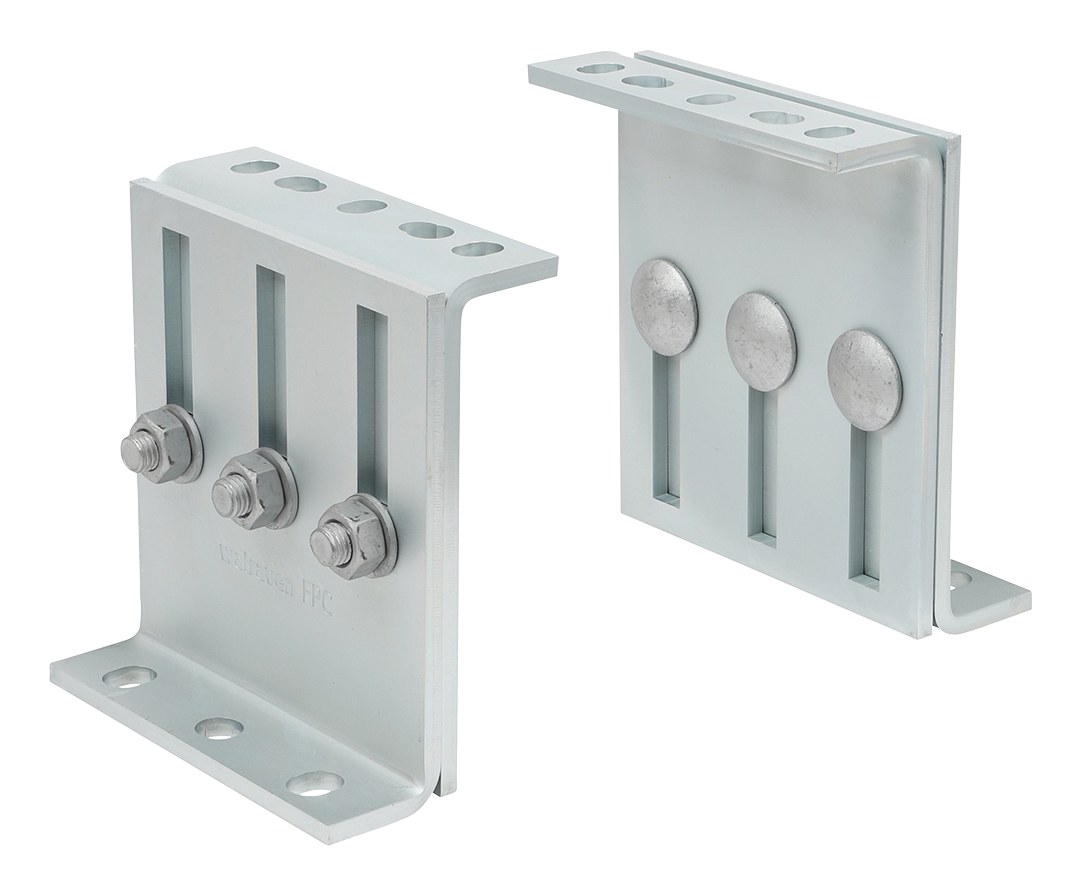

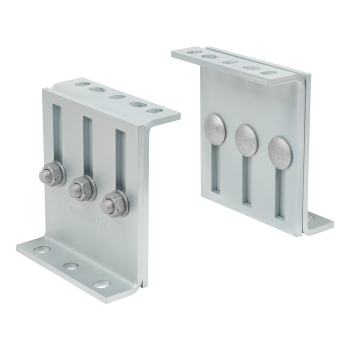

Walraven Konsola punktu stałego średnia komplet BUP M12
Walraven Konsola punktu stałego średnia komplet BUP M12 to konsola punktu stałego marki Walraven. Numer katalogowy producenta: 6698206. Maksymalne dopuszczalne obciążenie: 14300 N.
Najważniejsze cechy
- punkty stałe dla dużych obciążeń z regulacją wysokości (informacje dotyczące nośności uzyskasz w Dziale Technicznego Wsparcia Sprzedaży Walraven)
- mogą być stosowane jako punkt stały instalacji, z dwiema lub trzema obejmami do dużych obciążeń HD500 (do 140mm) lub HD1501 (do 154mm)
- moment dokręcenia śrub mocujących konsolę - 75Nm
- zaleca się przytwierdzanie do podłoża za pomocą kotew M12
- bezstopniowa regulacja wysokości i nachylenia
- Skontaktuj się z działem pomocy technicznej Walraven, aby uzyskać porady dotyczące bezpiecznego obciążenia
- materiał: stal odpuszczana po hartowaniu
- produkt jest częścią systemu Walraven UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

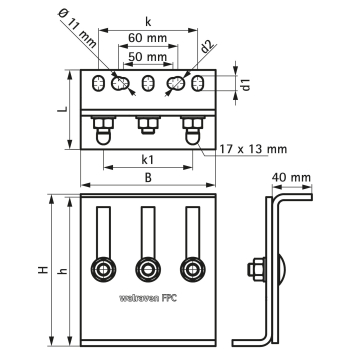

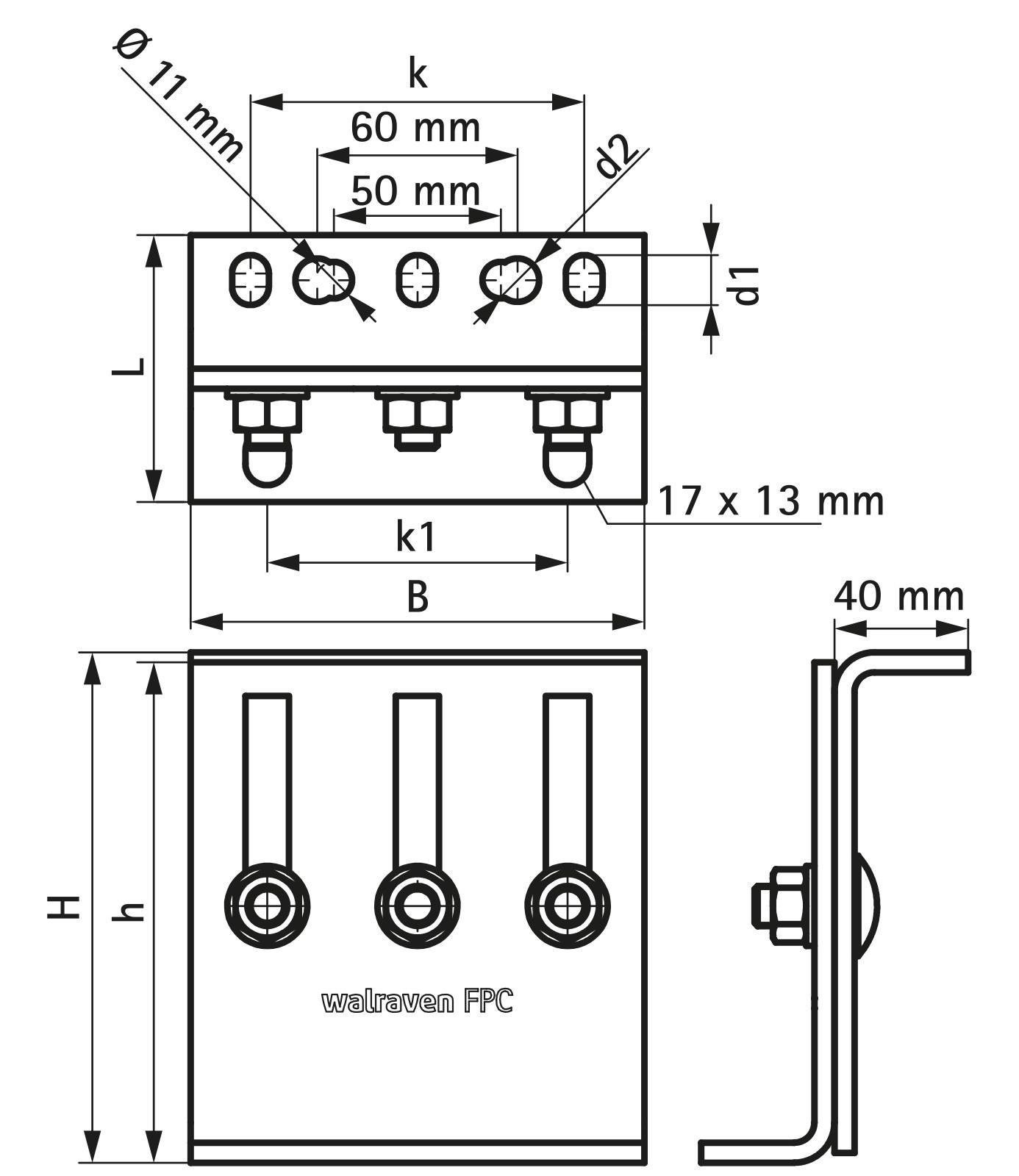

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6698206 |
| Producent | Walraven |
| Kod rodziny | E0551 |
| Minimalna wysokość | 153 mm |
| Maksymalna wysokość | 268 mm |
| Maksymalne dopuszczalne obciążenie Faz | 14300 N |
| Maksymalne dopuszczalne obciążenie Fay | 11500 N |
| Maksymalne dopuszczalne obciążenie Fax | 3200 N |
| Gniazdo mocujące | 17x13 mm |
| Średnica otworu perforacji 1 | 14 mm |
| Odległość od osi do osi | 90 mm |
| Gniazdo mocujące 2 | 15x11 mm |
| Średnica otworu perforacji 2 | 11 mm |
| Otwór mocujący 3 | 13 mm |
| Odległość od osi do osi 2 | 50 mm |
| Odległość od osi do osi 3 | 60 mm |
| Odległość od osi do osi 4 | 100 mm |
| Całkowita szerokość | 136 mm |
| Całkowita wysokość | 153 mm |
| Całkowita głębokość | 80 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 144 |
Zastosowanie
Walraven Konsola punktu stałego średnia komplet BUP M12 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 1 szt.; pełna paleta (eur) — 144 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
