Walraven Obejma KSB1 (M8), 13–14 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3363014
Kod producenta: 3363014
Średnica rury: 13-14 mm
DN: DN 8
Gwint: M8
Wykończenie: ocynk galwaniczny
Seria: KSB1
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

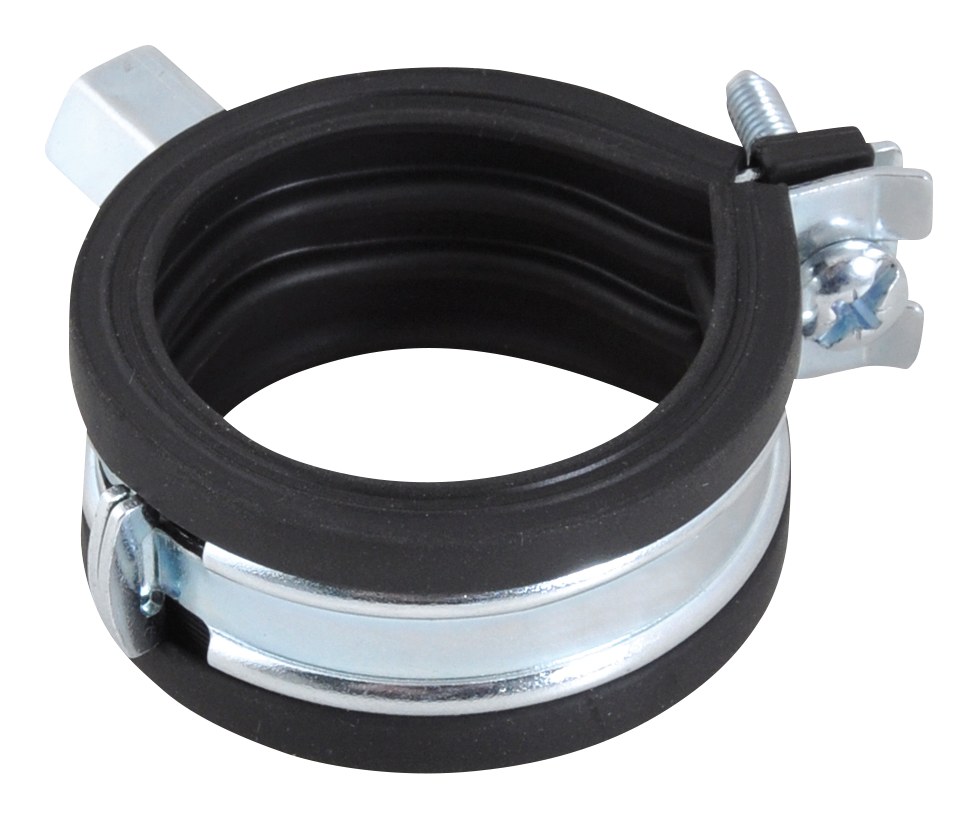

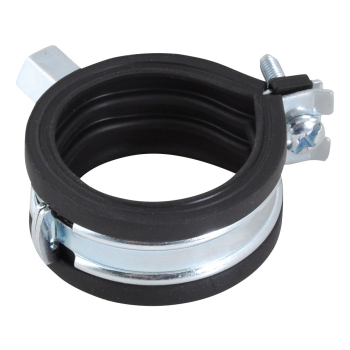

Walraven Obejma KSB1 (M8), 13–14 mm
Walraven Obejma KSB1 (M8), 13–14 mm to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 3363014. Zakres średnic rury: 13-14 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 350 N.
Najważniejsze cechy
- obejma z jedną śrubą

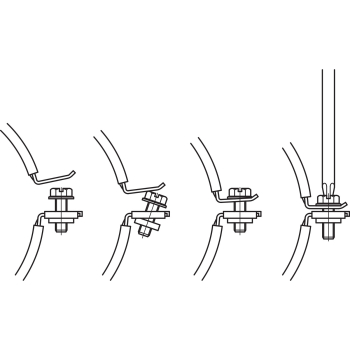

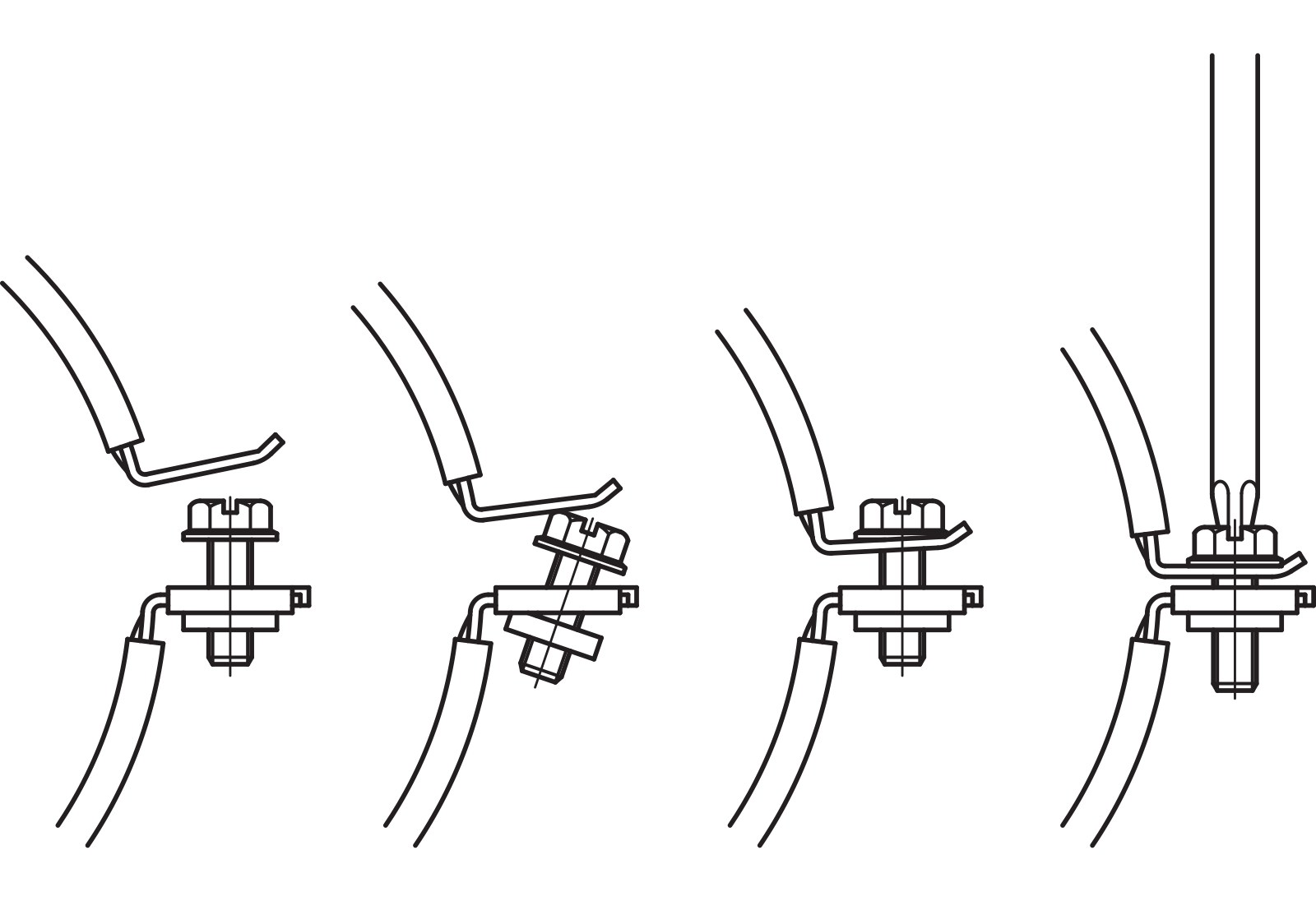

- z systemem szybkiego zamknięcia typu KSB
- możliwe zamknięcie obejmy przy użyciu tylko jednej ręki
- materiał: stal
- ocynk galwaniczny
- izolacja akustyczna zgodnie z normą DIN 4114
- izolacja wibroakustyczna zgodnie z ISO 3822-1 do 23 dB(A)

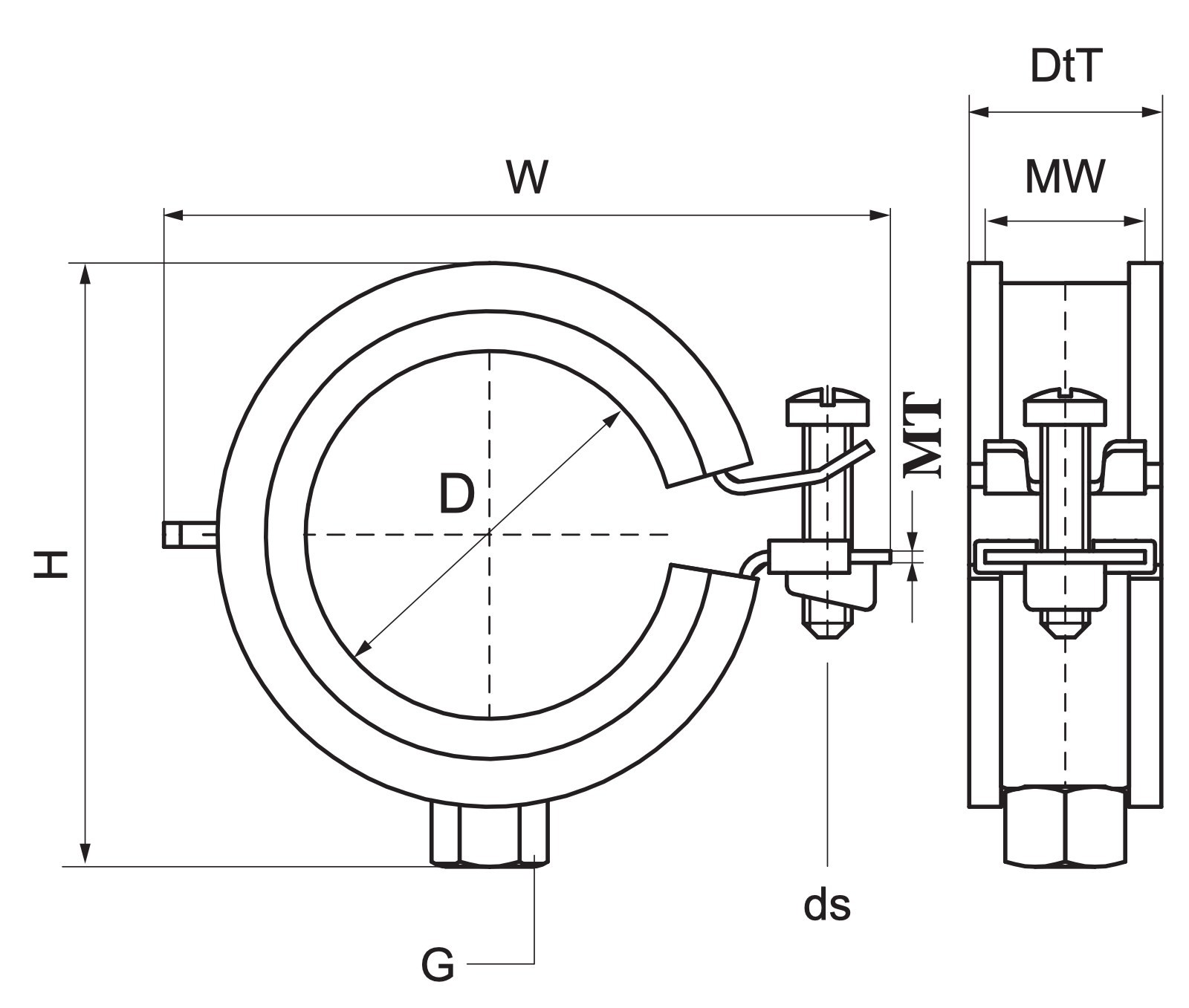

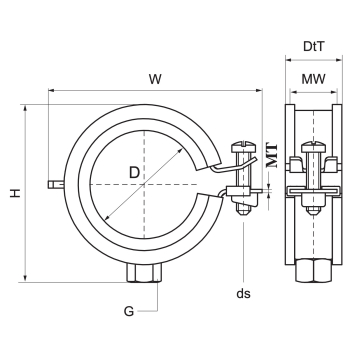

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3363014 |
| Producent | Walraven |
| Kod rodziny | A05108 |
| Średnica zewnętrzna rury | 13-14 mm |
| DN | DN 8 |
| Średnica rury CTS 03 (IMP) | ¼″ |
| Gwint łączący | M8 |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1 mm |
| Rozmiar śruby | M6 |
| Całkowita wysokość | 37 mm |
| Całkowita szerokość | 47 mm |
| Całkowita głębokość | 24 mm |
| Aprobaty | CE, ETA, ISO 3822-1, EPD |
| Maksymalne dopuszczalne obciążenie Faz | 350 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 9000 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3363014 (ten produkt) | 13-14 | DN 8 | ¼ | M8 |
| 3363018 | 15-18 | DN 10 | ⅜ | M8 |
| 3363023 | 20-23 | DN 15 | ½ | M8 |
| 3363028 | 25-28 | DN 20 | ¾ | M8 |
| 3363035 | 32-35 | DN 25 | 1 | M8 |
| 3363043 | 40-43 | DN 32 | 1¼ | M8 |
| 3363051 | 48-51 | DN 40 | 1½ | M8 |
| 3363054 | 53-56 | - | - | M8 |
| 3363062 | 58-63 | DN 50 | 2 | M8 |
Zastosowanie
Walraven Obejma KSB1 (M8), 13–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma KSB1 (M8), 13–14 mm?
Ten numer katalogowy (3363014) obejmuje rury o średnicy zewnętrznej 13-14 mm (DN 8). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: CE, ETA, ISO 3822-1, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 9000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
