Walraven Obejma KSB2 (M8/M10), 10–14 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 3396014
Kod producenta: 3396014
Średnica rury: 10-14 mm
DN: DN 8
Gwint: M8/M10
Wykończenie: ocynk galwaniczny
Seria: KSB2
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)

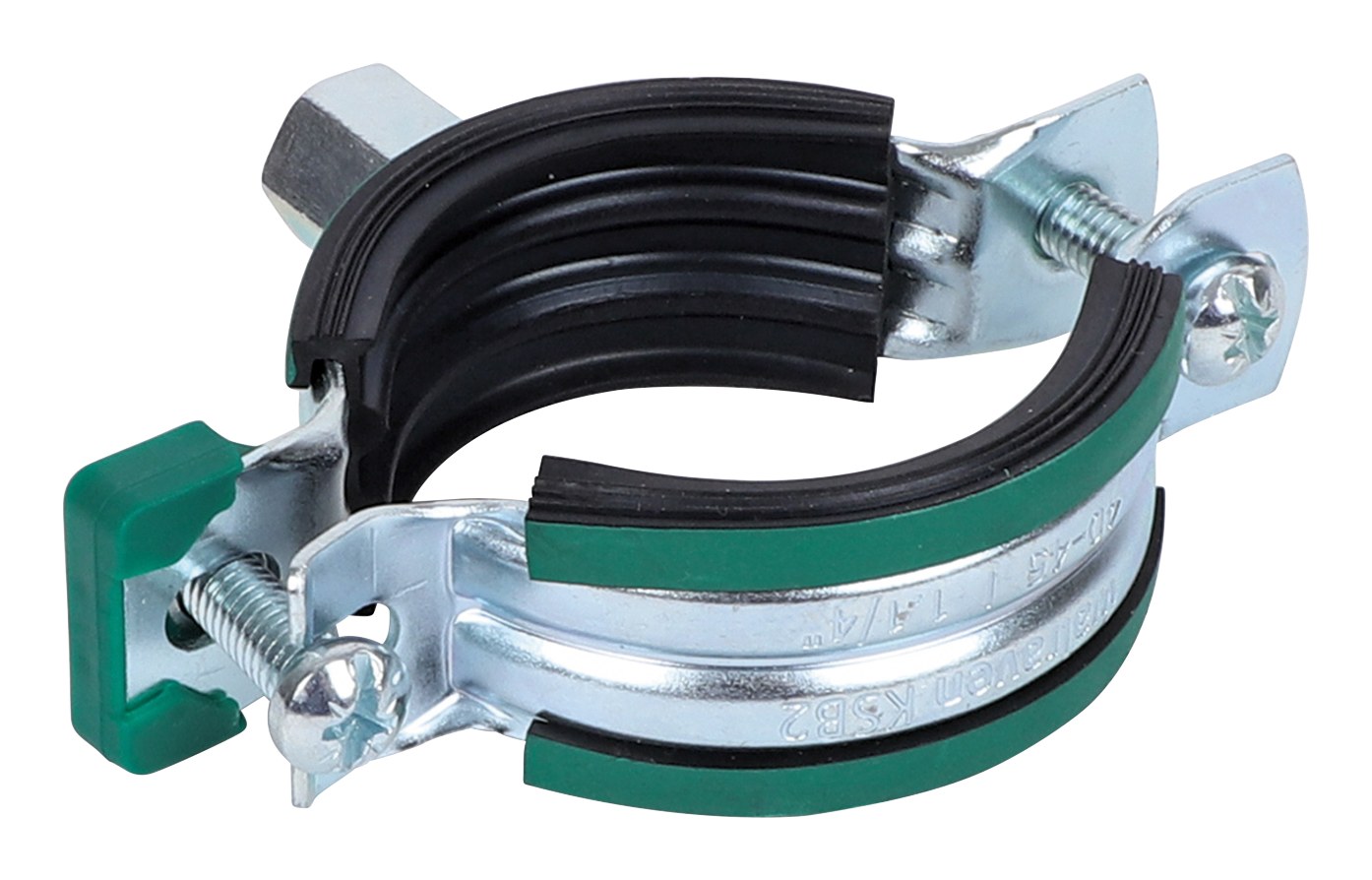

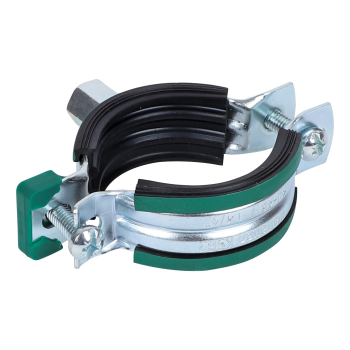

Walraven Obejma KSB2 (M8/M10), 10–14 mm
Walraven Obejma KSB2 (M8/M10), 10–14 mm to obejma marki Walraven dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 3396014. Zakres średnic rury: 10-14 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 495 N.
Najważniejsze cechy
- obejma z dwiema śrubami

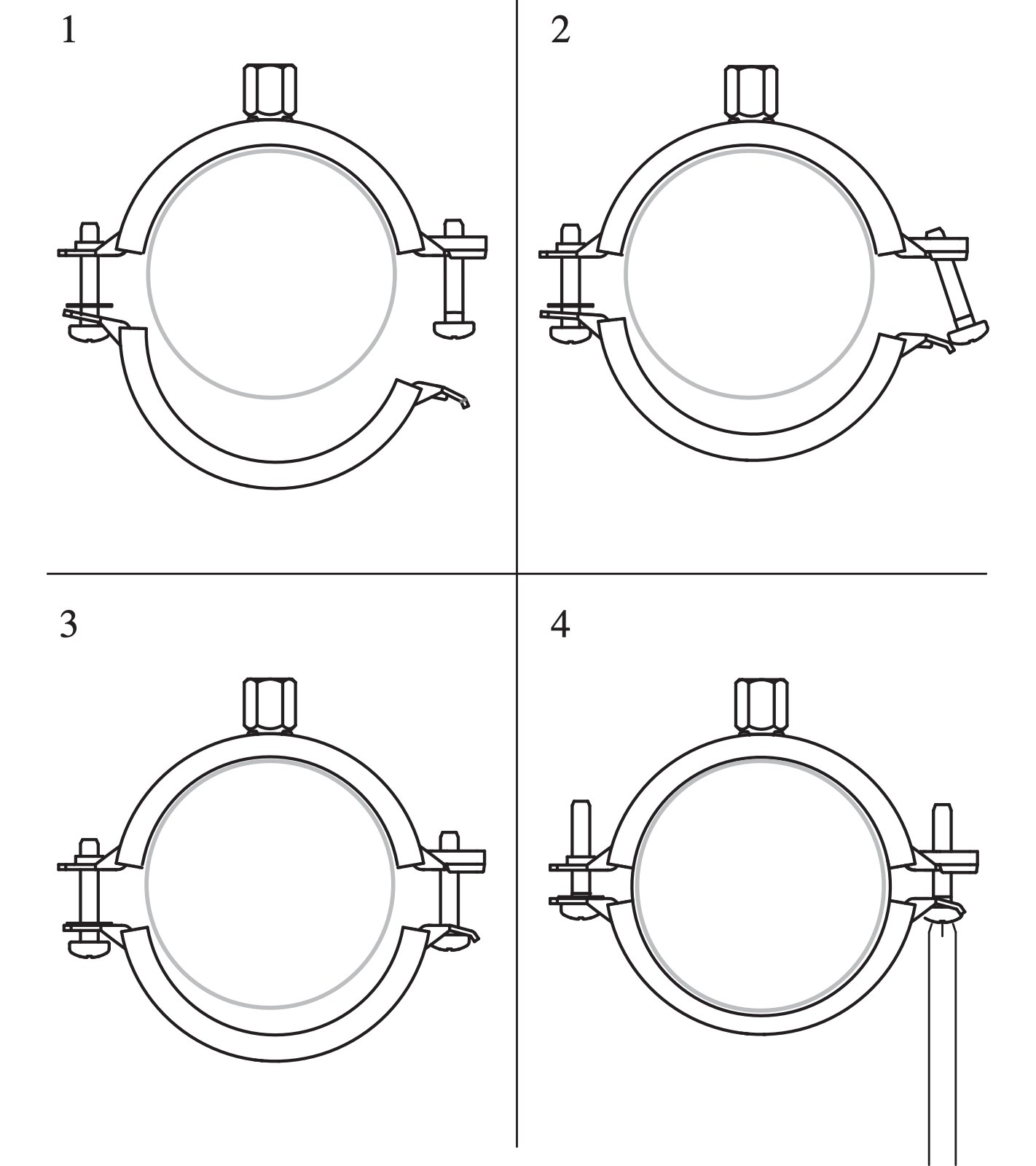

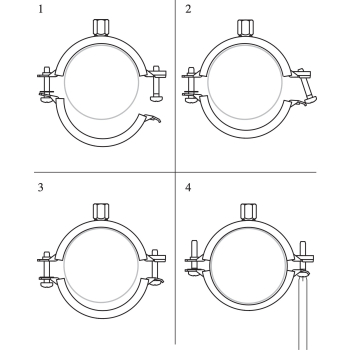

- obejmę można zamknąć jedną reką - mechanizm szybkiego domyku
- szeroki zakres średnic od 10 do 225 mm
- testowane pod względem bezpieczeństwa pożarowego
- materiał: stal
- ocynk galwaniczny
- zakres temperatur od -30 °C do +120 °C
- izolacja akustyczna zgodnie z normą DIN 4109
- izolacja wibroakustyczna zgodnie z ISO 3822-1 do 23 dB(A)

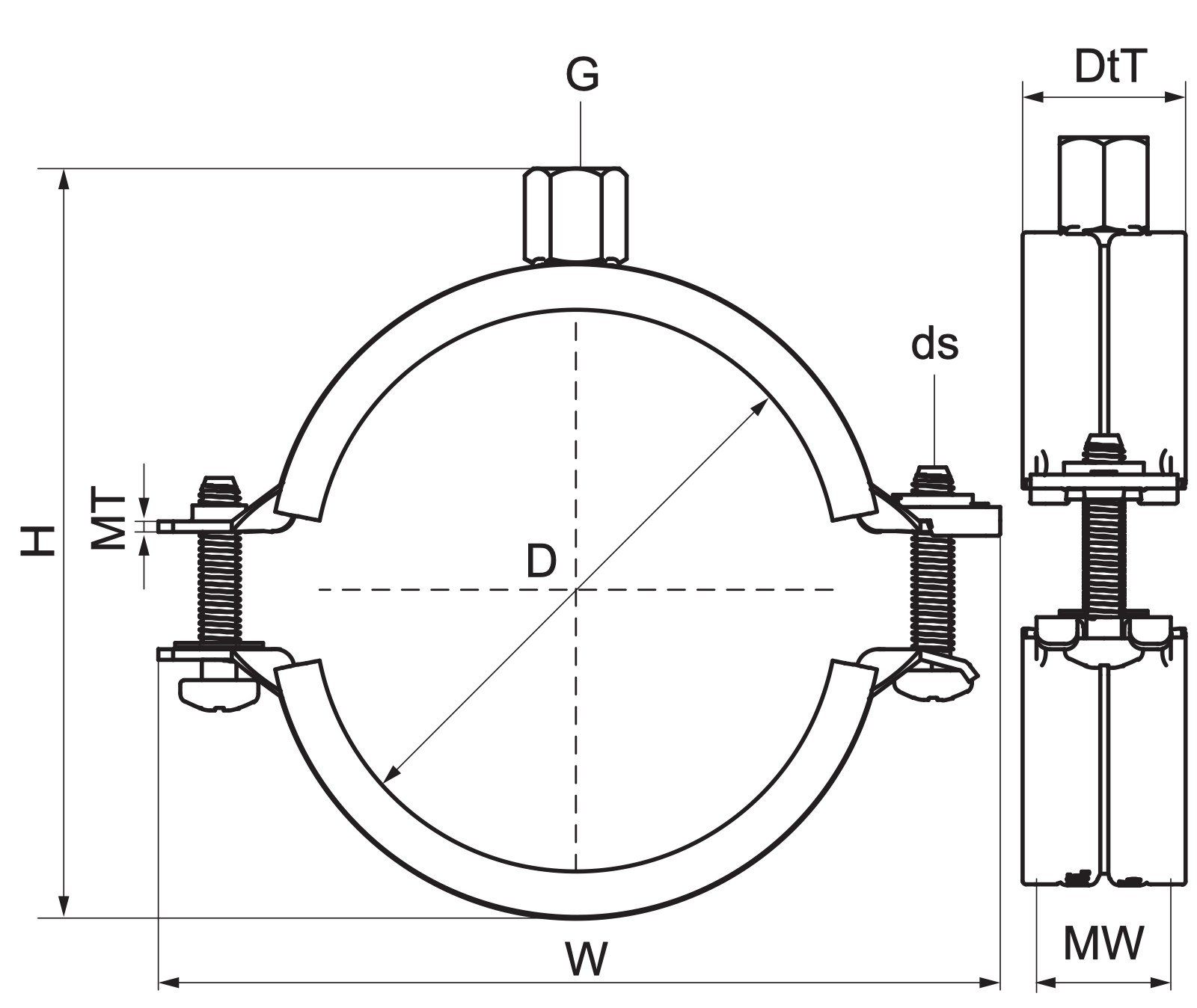

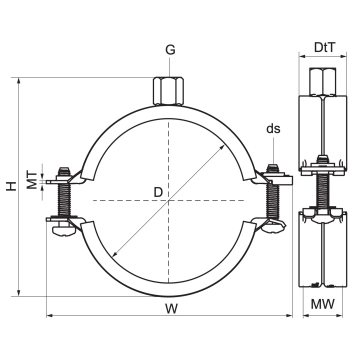

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3396014 |
| Producent | Walraven |
| Kod rodziny | A05116 |
| Średnica zewnętrzna rury | 10-14 mm |
| DN | DN 8 |
| Średnica rury CTS 03 (IMP) | ¼″ |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 42 mm |
| Całkowita szerokość | 59 mm |
| Całkowita głębokość | 25 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1,25 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 495 N |
| Aprobaty | CE, ETA, RAL-GZ 655/B, ITB (KOT), EPD, EN1363-1 |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 100 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 9000 |
Wszystkie rozmiary w serii (24 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 3396014 (ten produkt) | 10-14 | DN 8 | ¼ | M8/M10 |
| 3396019 | 15-19 | DN 10 | ⅜ | M8/M10 |
| 3396023 | 20-23 | DN 15 | ½ | M8/M10 |
| 3396028 | 25-28 | DN 20 | ¾ | M8/M10 |
| 3396035 | 31-35 | DN 25 | 1 | M8/M10 |
| 3396039 | 36-39 | - | - | M8/M10 |
| 3396045 | 40-45 | DN 32 | 1¼ | M8/M10 |
| 3396052 | 48-52 | DN 40 | 1½ | M8/M10 |
| 3396058 | 54-58 | - | - | M8/M10 |
| 3396064 | 60-64 | DN 50 | 2 | M8/M10 |
| 3396070 | 66-70 | - | - | M8/M10 |
| 3396079 | 75-79 | DN 65 | 2½ | M8/M10 |
| 3396083 | 80-83 | - | - | M8/M10 |
| 3396091 | 88-91 | DN 80 | 3 | M8/M10 |
| 3396105 | 100-105 | - | - | M8/M10 |
| 3396115 | 108-115 | DN 100 | 4 | M8/M10 |
| 3396130 | 125-130 | - | - | M8/M10 |
| 3396140 | 133-140 | DN 125 | 5 | M8/M10 |
| 3396160 | 152-160 | - | - | M8/M10 |
| 3396169 | 165-169 | DN 150 | 6 | M8/M10 |
| 3396180 | 176-180 | - | - | M8/M10 |
| 3396200 | 192-200 | - | - | M8/M10 |
| 3396210 | 205-210 | - | - | M8/M10 |
| 3396225 | 219-225 | DN 200 | 8 | M8/M10 |
Zastosowanie
Walraven Obejma KSB2 (M8/M10), 10–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur stalowych, miedzianych, żeliwnych oraz z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 100 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma KSB2 (M8/M10), 10–14 mm?
Ten numer katalogowy (3396014) obejmuje rury o średnicy zewnętrznej 10-14 mm (DN 8). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: CE, ETA, RAL-GZ 655/B, ITB (KOT), EPD, EN1363-1. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 100 szt.; pełna paleta (eur) — 9000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
