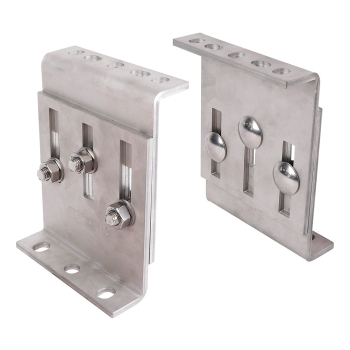

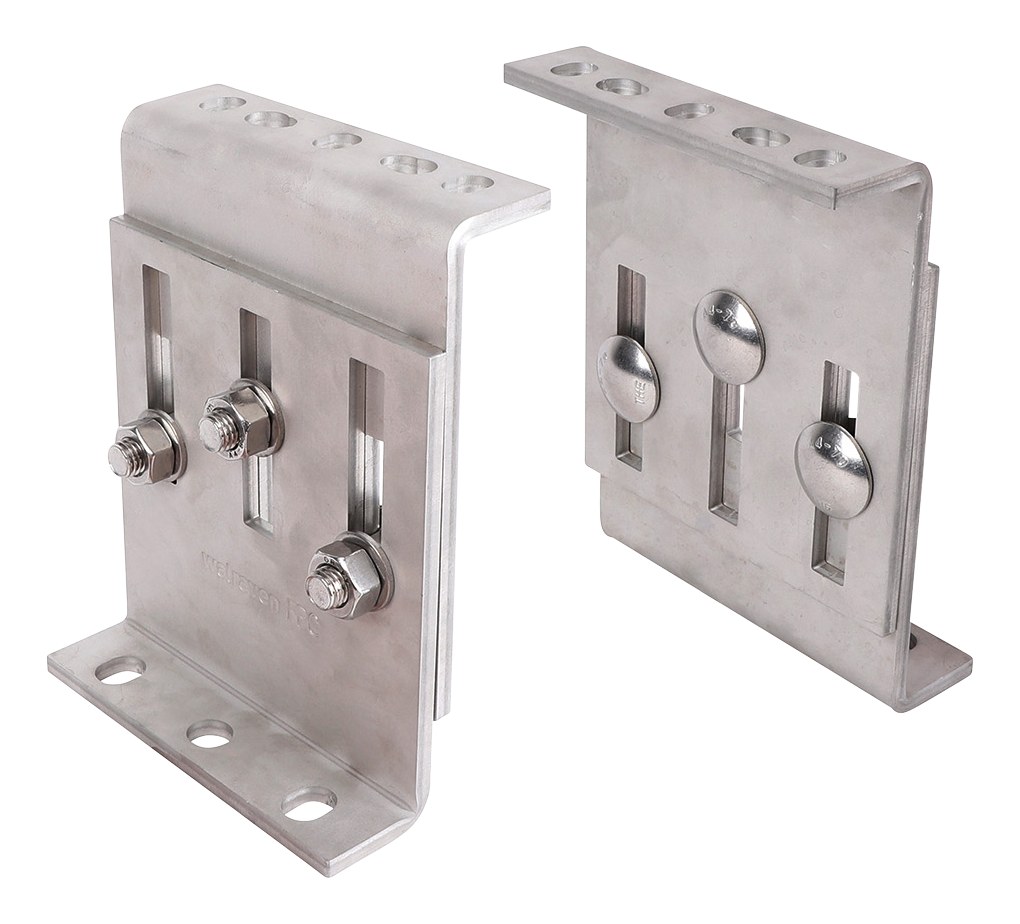

Walraven Konsola punktu stałego średnia komplet STN
Walraven Konsola punktu stałego średnia komplet STN to konsola punktu stałego marki Walraven do montażu punktu mocowania. Numer katalogowy producenta: 6697206. Maksymalne dopuszczalne obciążenie: 14300 N.
Najważniejsze cechy
- punkty stałe dla dużych obciążeń z regulacją wysokości (informacje dotyczące nośności uzyskasz w Dziale Technicznego Wsparcia Sprzedaży Walraven)
- może być używany jako punkt połączenia rur w połączeniu z 2 lub 3 wytrzymałymi obejmami typu HD700 lub HD500 Black
- moment dokręcania 75 Nm dla śrub mocujących konsolę
- Nadaje się do zastosowań wewnętrznych i zewnętrznych
- materiał: stal nierdzewna A4 (1.4401/ AISI 316)

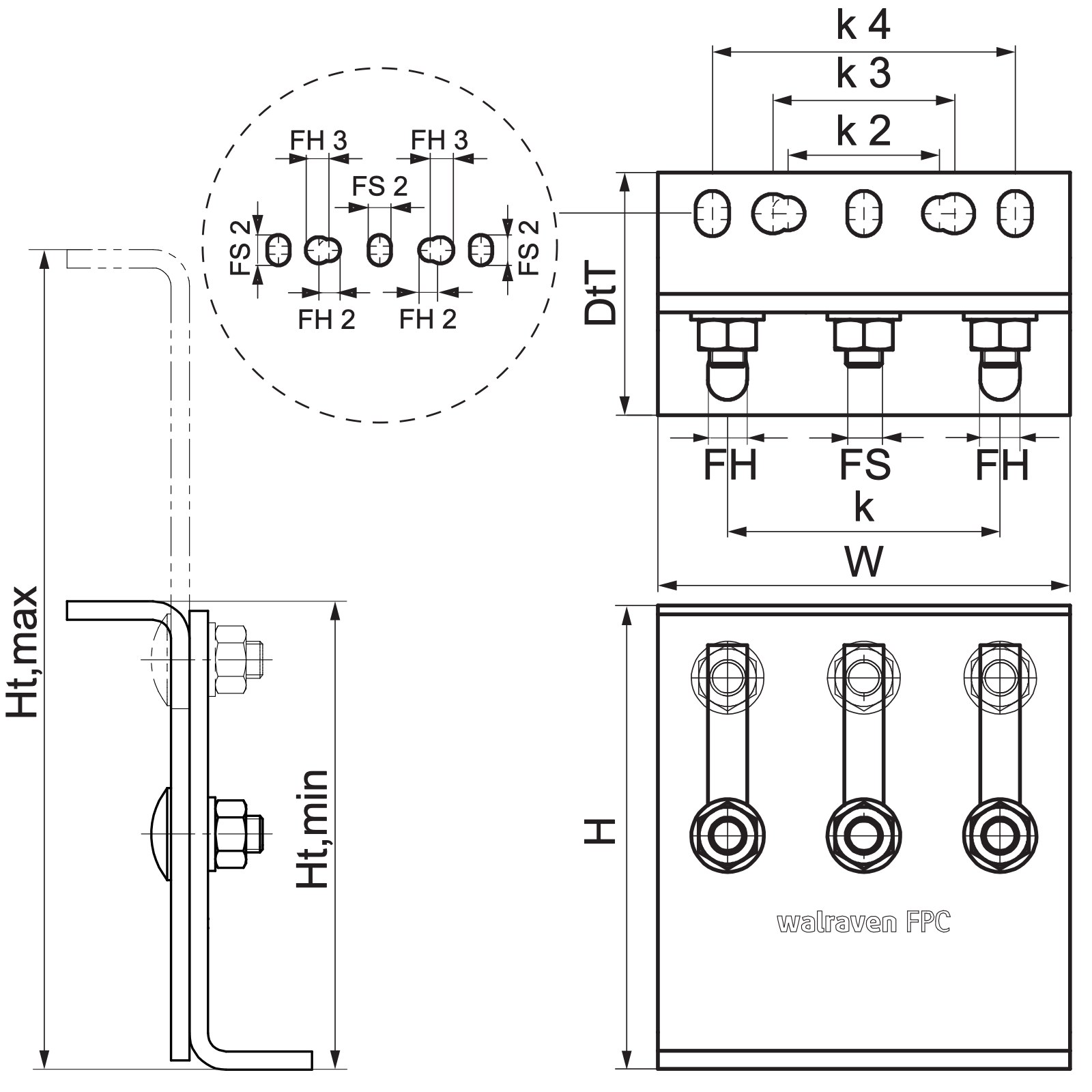

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6697206 |
| Producent | Walraven |
| Kod rodziny | M1902 |
| Minimalna wysokość | 153 mm |
| Maksymalna wysokość | 268 mm |
| Maksymalne dopuszczalne obciążenie Faz | 14300 N |
| Maksymalne dopuszczalne obciążenie Fay | 11500 N |
| Maksymalne dopuszczalne obciążenie Fax | 3200 N |
| Gniazdo mocujące | 15x13 mm |
| Średnica otworu perforacji 1 | 13 mm |
| Odległość od osi do osi | 90 mm |
| Gniazdo mocujące 2 | 15x11 mm |
| Średnica otworu perforacji 2 | 11 mm |
| Otwór mocujący 3 | 13 mm |
| Odległość od osi do osi 2 | 50 mm |
| Odległość od osi do osi 3 | 60 mm |
| Odległość od osi do osi 4 | 100 mm |
| Całkowita szerokość | 136 mm |
| Całkowita wysokość | 153 mm |
| Całkowita głębokość | 86,5 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 144 |
Zastosowanie
Walraven Konsola punktu stałego średnia komplet STN stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do montażu punktu mocowania. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 1 szt.; pełna paleta (eur) — 144 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
