Walraven 434 Obejma PE bez okładziny STN, 40 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 4347040
Kod producenta: 4347040
Średnica rury: 40 mm
DN: DN 32
Gwint: M10
Okładzina: bez okładziny
Wykończenie: stal nierdzewna
Seria: 434
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

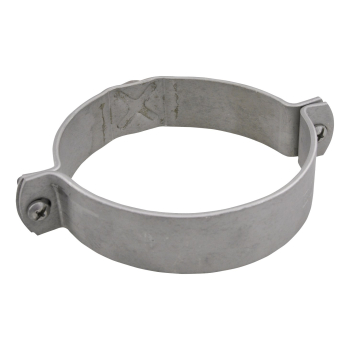

Walraven 434 Obejma PE bez okładziny STN, 40 mm
Walraven 434 Obejma PE bez okładziny STN, 40 mm to obejma marki Walraven do rur PE. Numer katalogowy producenta: 4347040. Zakres średnic rury: 40 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 4160 N.
Najważniejsze cechy
- obejma z dwiema śrubami
- do sztywnego mocowania punktów mocowania konieczne jest użycie metalowych wkładek do Obejmy (nr części 4337XXX)
- śruby zabezpieczone podkładką zapobiegającą wypadaniu
- materiał: stal nierdzewna 1.4401 (AISI 316)

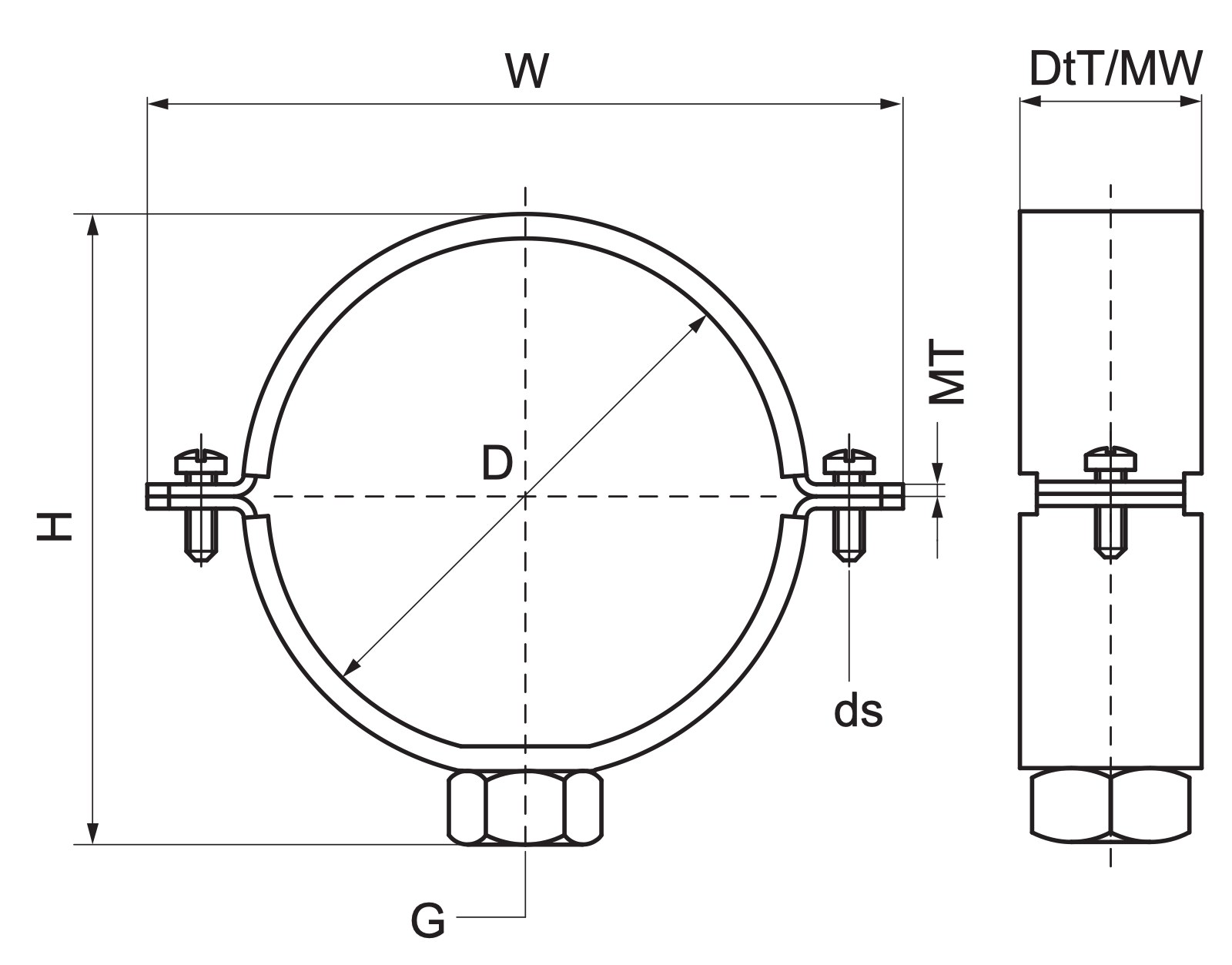

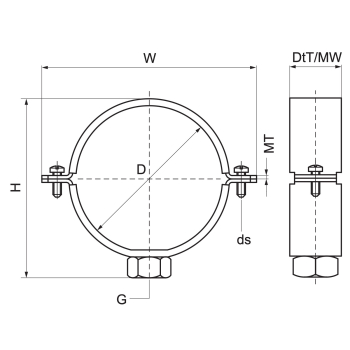

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 4347040 |
| Producent | Walraven |
| Kod rodziny | M1510 |
| Średnica zewnętrzna rury | 40 mm |
| DN | DN 32 |
| Gwint łączący | M10 |
| Całkowita wysokość | 58 mm |
| Całkowita szerokość | 82 mm |
| Całkowita głębokość | 30 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 3 mm |
| Rozmiar śruby | M6 |
| Maksymalne dopuszczalne obciążenie Faz | 4160 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 3150 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Gwint łączący | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 4347040 (ten produkt) | 40 | DN 32 | M10 | 58 |
| 4347050 | 50 | DN 40 | M10 | 69 |
| 4347063 | 63 | - | M10 | 81 |
| 4347075 | 75 | DN 70 | M10 | 94 |
| 4347090 | 90 | DN 80 | M10 | 108 |
| 4347110 | 110 | DN 100 | M10 | 128 |
| 4347125 | 125 | DN 125 | M10 | 143 |
| 4347160 | 160 | DN 150 | M10 | 178 |
| 4347200 | 200 | DN 200 | M10 | 218 |
Zastosowanie
Walraven 434 Obejma PE bez okładziny STN, 40 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur PE. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven 434 Obejma PE bez okładziny STN, 40 mm?
Ten numer katalogowy (4347040) obejmuje rury o średnicy zewnętrznej 40 mm (DN 32). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10, śruba M6. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 3150 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
