Walraven HD300 (M10, M12, M16), 110–116 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 330933110
Kod producenta: 330933110
Średnica rury: 110-116 mm
DN: DN 100
Gwint: M10
Wykończenie: ocynk galwaniczny
Seria: HD300
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

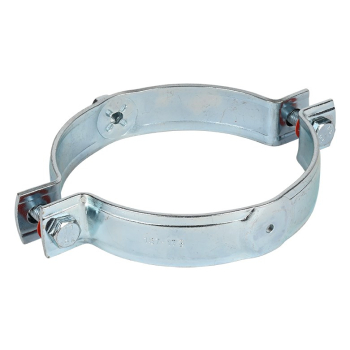

Walraven HD300 (M10, M12, M16), 110–116 mm

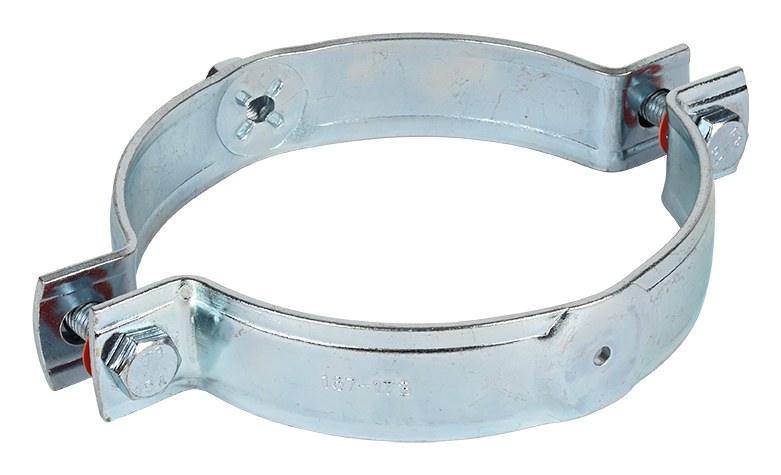

Walraven HD300 (M10, M12, M16), 110–116 mm to element mocujący marki Walraven. Numer katalogowy producenta: 330933110. Zakres średnic rury: 110-116 mm. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 3500 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- wytrzymała konstrukcja
- śruby zamykające zabezpieczone podkładkami zapobiegającymi ich wypadaniu
- materiał: stal
- ocynk galwaniczny
- testowane pod względem bezpieczeństwa pożarowego
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 330933110 |
| Producent | Walraven |
| Kod rodziny | B1050 |
| Średnica zewnętrzna rury | 110-116 mm |
| DN | DN 100 |
| Średnica rury CTS 03 (IMP) | 4″ |
| Gwint łączący | M10 |

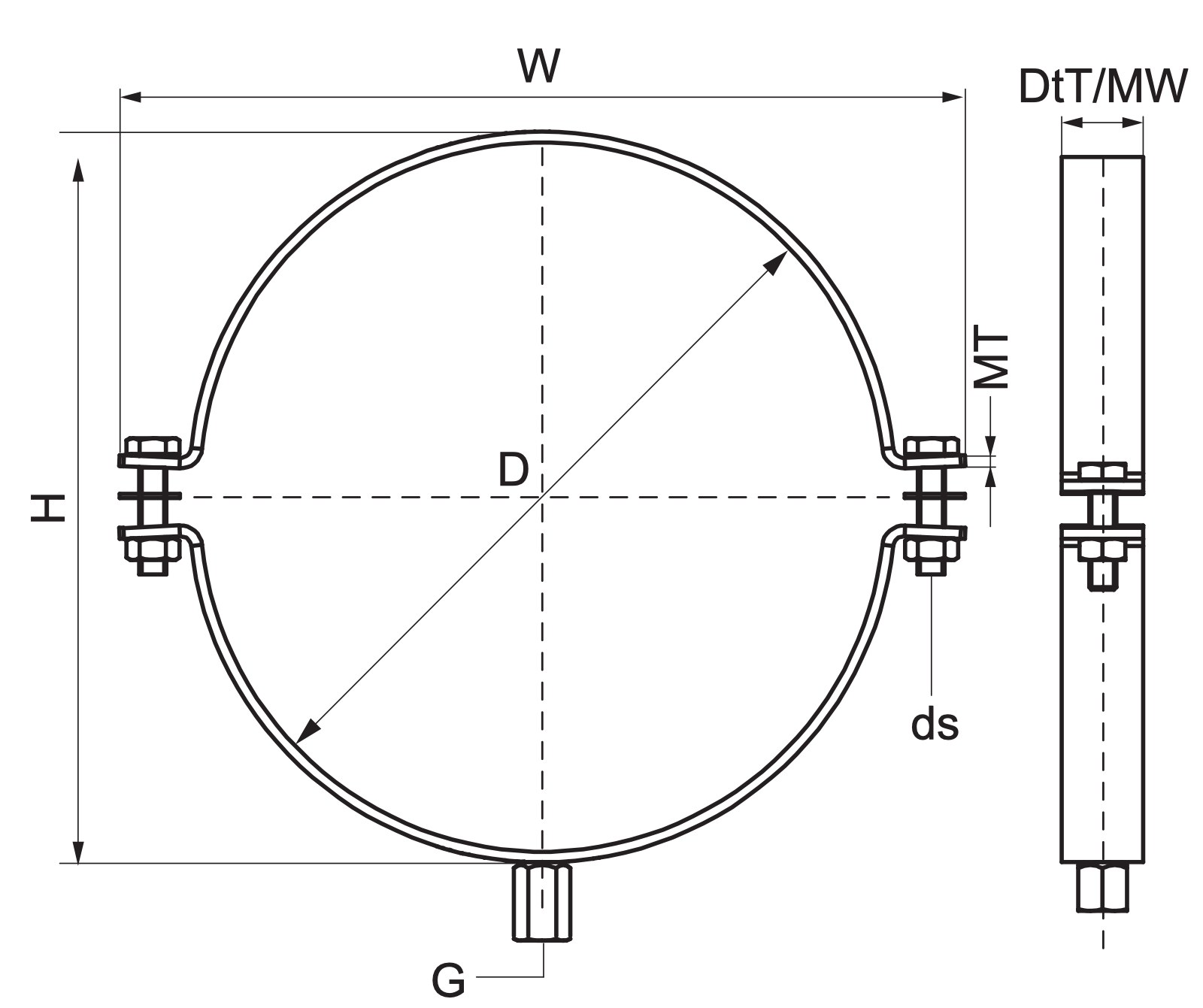

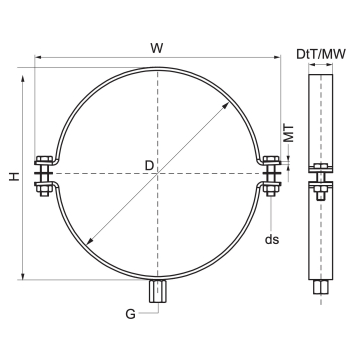

| Całkowita wysokość | 143 mm |
| Całkowita szerokość | 171 mm |
| Całkowita głębokość | 30 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 3 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 3500 N |
| Aprobaty | FM |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1200 |
Wszystkie rozmiary w serii (4 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 330933110 (ten produkt) | 110-116 | DN 100 | 4 | M10 |
| 330933140 | 140-148 | DN 125 | 5 | M12 |
| 330933169 | 167-173 | DN 150 | 6 | M12 |
| 330933219 | 219-225 | DN 200 | 8 | M16 |
Zastosowanie
Walraven HD300 (M10, M12, M16), 110–116 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven HD300 (M10, M12, M16), 110–116 mm?
Ten numer katalogowy (330933110) obejmuje rury o średnicy zewnętrznej 110-116 mm (DN 100). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M10, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: FM. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Kliknij „Zapytaj o cenę" lub napisz na zamowienia@mttechnika.pl. Jako autoryzowany dystrybutor Walraven przygotujemy wycenę B2B i doradzimy dobór elementów do całej instalacji.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
