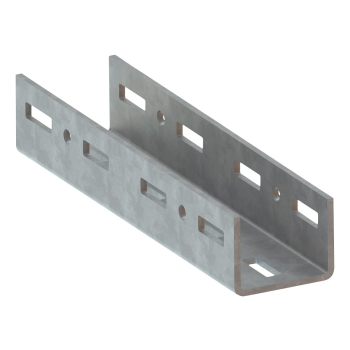

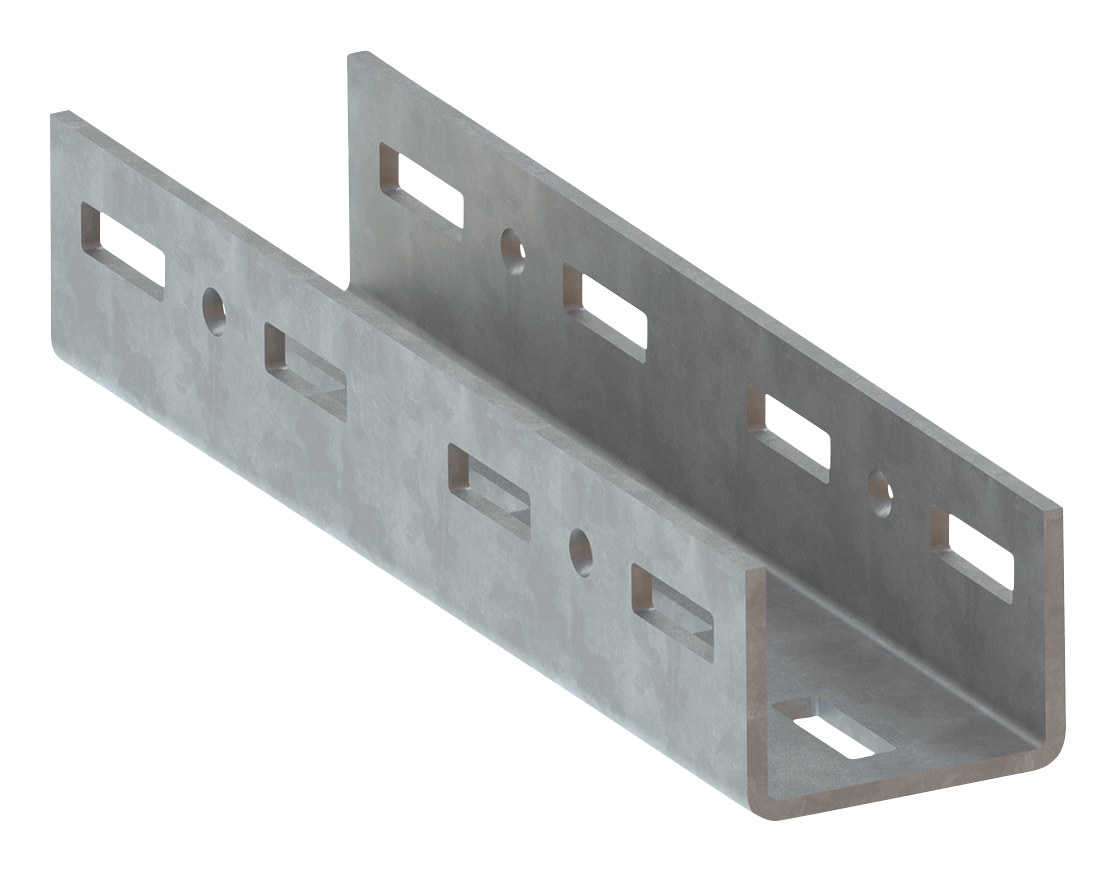

Walraven Maxx Łącznik liniowy (H20532)
Walraven Maxx Łącznik liniowy (H20532) to łącznik do szyn marki Walraven do tworzenia połączeń z użyciem systemu Maxx. Numer katalogowy producenta: 6589318.
Najważniejsze cechy
- do liniowych połączeń profili Maxx typu MX80
- zalecany montaż z min.8 Maxx śrubami młotkowymi

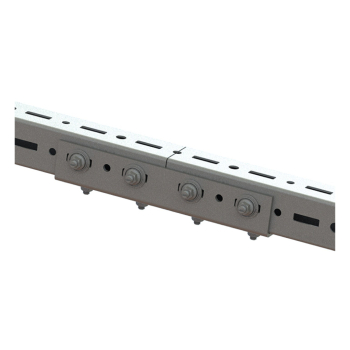

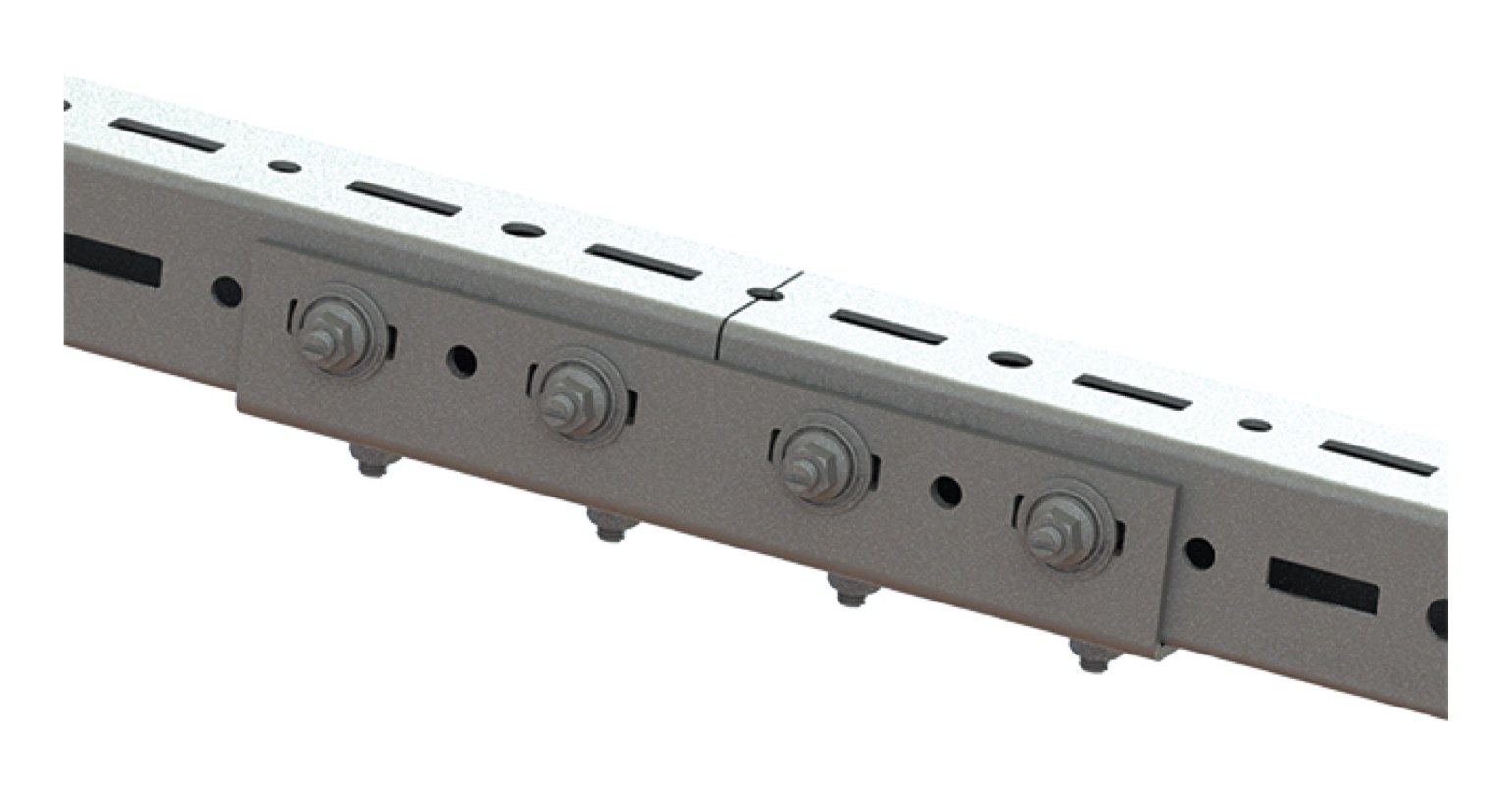

- u-kształtny łącznik liniowy daje możliwość zamocowania profili w jednej linii (na przykład do montażu dużych jednostek na szynach Maxx )
- materiał: stal S235JR
- ocynkowane ogniowo

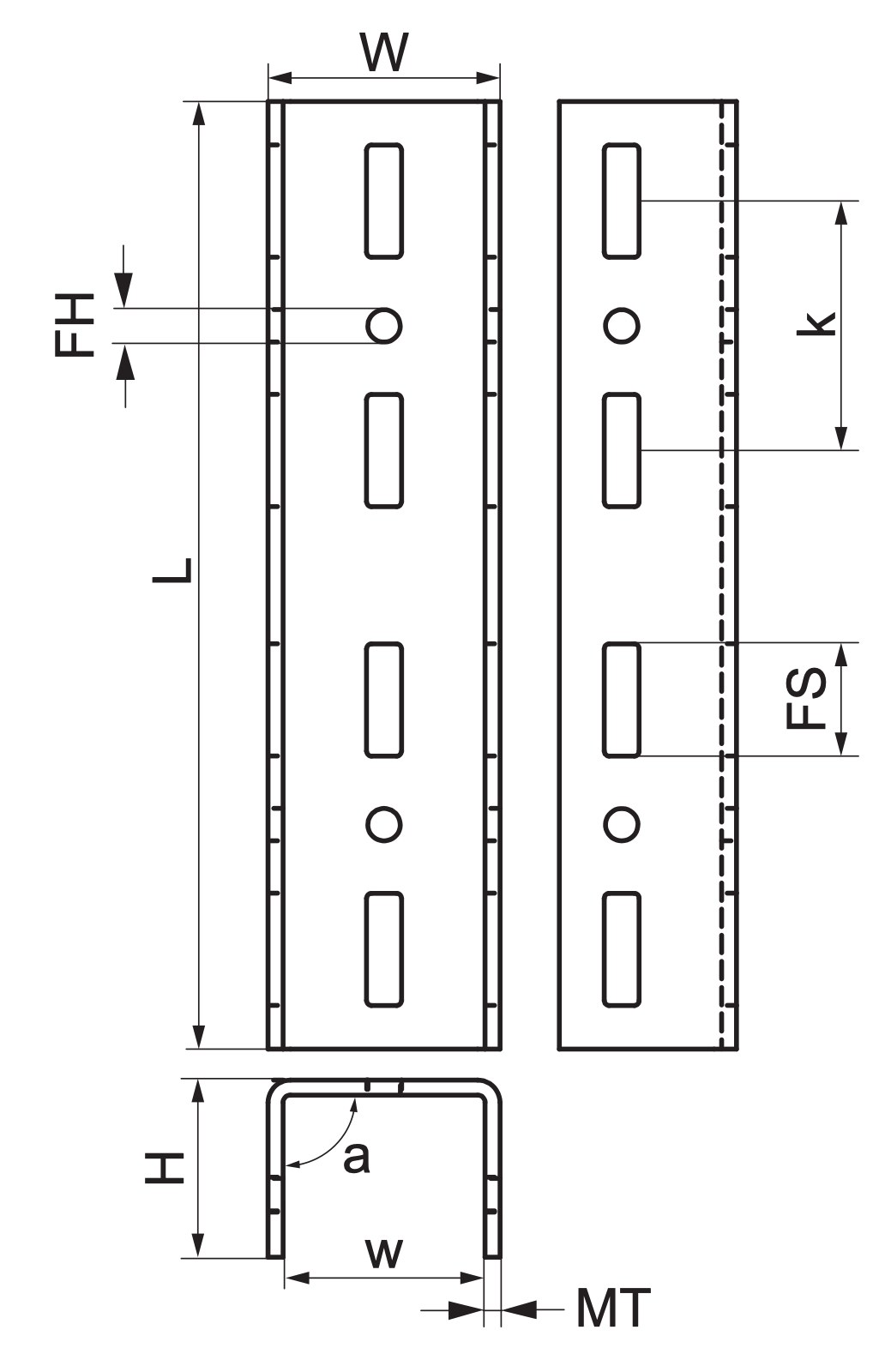

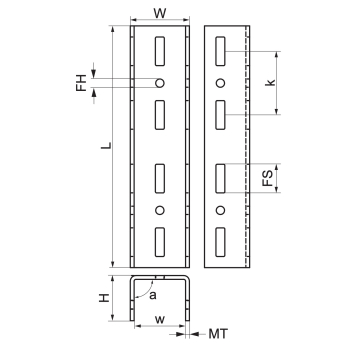

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6589318 |
| Producent | Walraven |
| Kod rodziny | H20532 |
| Dla rodzaju szyny | 80x80 |
| Model | Złącze zewnętrzne |
| Kąt | 90 ° |
| Całkowita wysokość | 71 mm |
| Całkowita szerokość | 93 mm |
| Całkowita długość | 380 mm |
| Grubość materiału | 6 mm |
| Szerokość | 81 mm |
| Średnica otworu perforacji 1 | 13 mm |
| Gniazdo mocujące | 45x14 mm |
| Odległość od osi do osi | 100 mm |
| Moment obrotowy dla instalacji | 75 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 8250 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 200 |
Zastosowanie
Walraven Maxx Łącznik liniowy (H20532) stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do tworzenia połączeń z użyciem systemu Maxx. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
