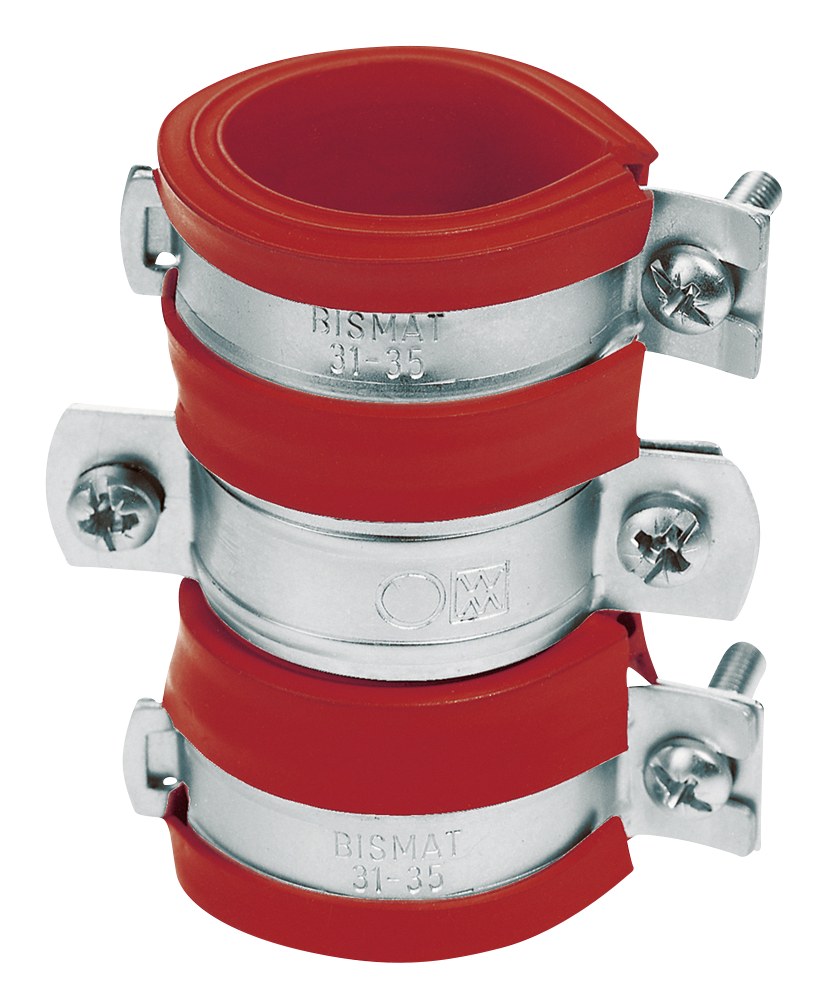

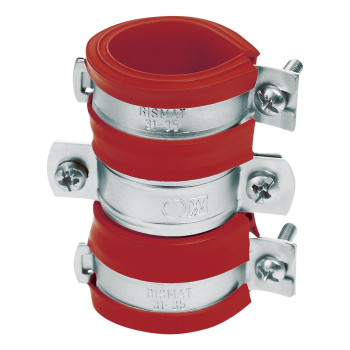

Walraven Cu-FiX Punkt stały, 35 mm
Walraven Cu-FiX Punkt stały, 35 mm to punkt stały marki Walraven do rur miedzianych. Numer katalogowy producenta: 3368035. Zakres średnic rury: 35 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 1110 N.
Najważniejsze cechy
- posiadają izolację wibroakustyczną
- odporność temperaturowa do +120 °C
- okładzina izolująca dźwięk: EPDM w kolorze brunatno czerwonym
- izolacja dźwiękowa zgodna z DIN 4109
- składa się z: 2 Obejmy BISMAT® 2000 (mocujące), 1 Obejma 2S (prowadząca)
- materiał: stal
- ocynk galwaniczny

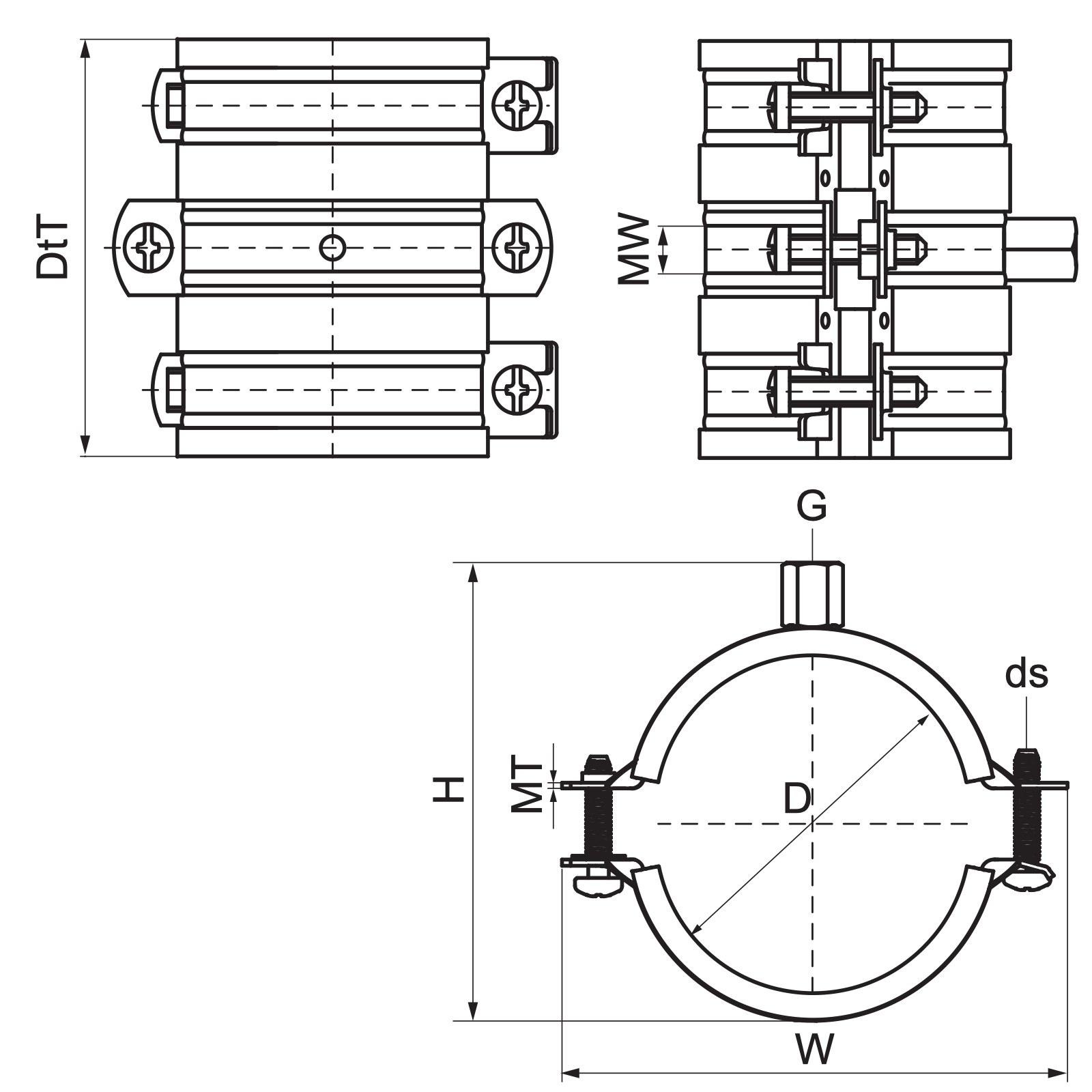

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 3368035 |
| Producent | Walraven |
| Kod rodziny | E0565 |
| Średnica zewnętrzna rury | 35 mm |
| DN | DN 32 |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 55 mm |
| Całkowita szerokość | 75 mm |
| Całkowita głębokość | 85 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1 mm |
| Rozmiar śruby | M5 |
| Maksymalne dopuszczalne obciążenie Faz | 1110 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1260 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Gwint łączący | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 3368035 (ten produkt) | 35 | DN 32 | M8/M10 | 55 |
| 3368042 | 42 | DN 40 | M8/M10 | 62 |
Zastosowanie
Walraven Cu-FiX Punkt stały, 35 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur miedzianych. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Cu-FiX Punkt stały, 35 mm?
Ten numer katalogowy (3368035) obejmuje rury o średnicy zewnętrznej 35 mm (DN 32). Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M5. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt.; pełna paleta (eur) — 1260 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
