Walraven BISOFIX PIR30, 17.2–18 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: I300000018
Kod producenta: I300000018
Średnica rury: 17.2-18 mm
DN: DN 10
Okładzina: izolacja PIR
Wykończenie: ocynk galwaniczny
Seria: BISOFIX PIR30
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)
Walraven BISOFIX PIR30, 17.2–18 mm

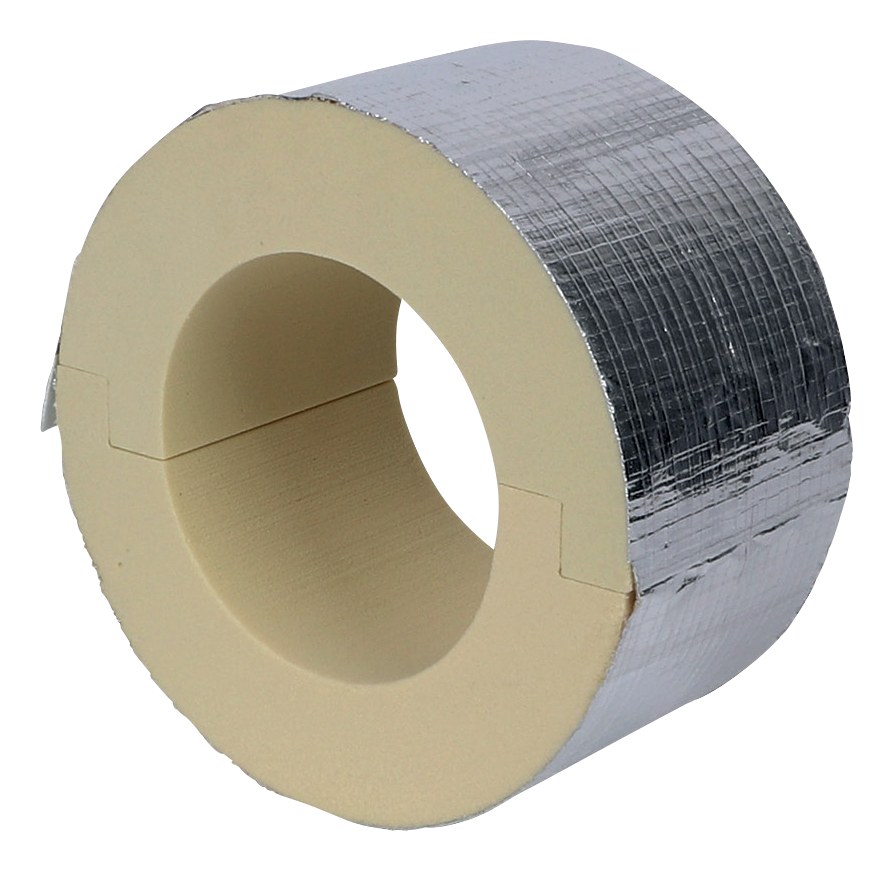

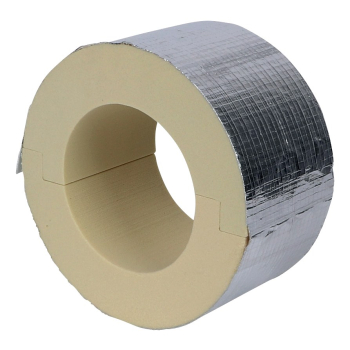

Walraven BISOFIX PIR30, 17.2–18 mm to obejma izolowana termicznie marki Walraven do instalacji chłodniczych. Numer katalogowy producenta: I300000018. Zakres średnic rury: 17.2-18 mm. Maksymalne dopuszczalne obciążenie: 190 N.
Najważniejsze cechy
- do zastosowania z twardą izolacją piankową
- do uszczelnienia izolacji samoprzylepną folią aluminiową
- nie zawiera CFC, HCFC, formaldehydów i kadmu
- klasa odporności ogniowej B2
- gęstość PIR do D <110mm = 80kg/m³
- gęstość PIR do D >110mm = 120kg/m³
- współczynnik przewodzenia ciepła (wartość przybliżona): 0.30 W/(mK)
- zakres temperatur od: -45 °C do +105 °C

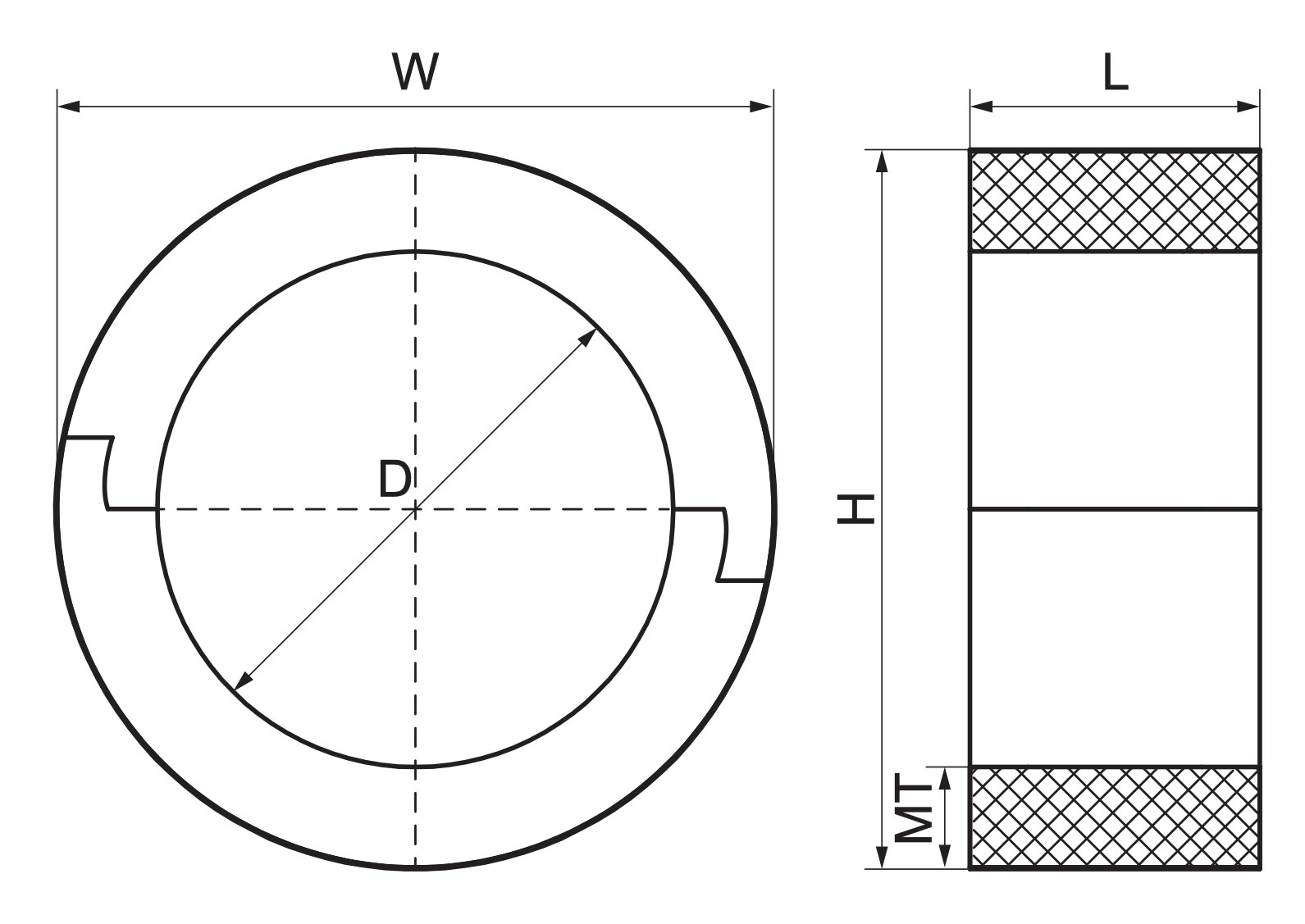

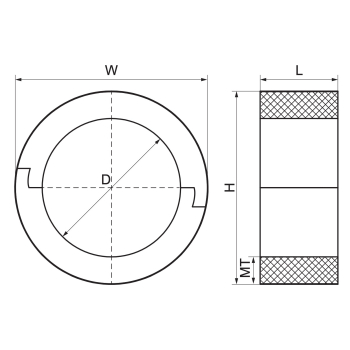

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | I300000018 |
| Producent | Walraven |
| Kod rodziny | D0360 |
| Średnica zewnętrzna rury | 17.2-18 mm |
| DN | DN 10 |
| Całkowita wysokość | 78 mm |
| Całkowita szerokość | 78 mm |
| Całkowita długość | 75 mm |
| Grubość materiału | 30 mm |
| Temperatura pracy | -45-105 CEL |
| Maksymalne dopuszczalne obciążenie Faz | 190 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1000 |
Wszystkie rozmiary w serii (16 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| I300000018 (ten produkt) | 17.2-18 | DN 10 | 78 | 78 |
| I300000022 | 21.3-22 | DN 15 | 82 | 82 |
| I300000028 | 26.9-28 | DN 20 | 88 | 88 |
| I300000034 | 33.7-35 | - | 95 | 95 |
| I300000042 | 42,4 | DN 32 | 102 | 102 |
| I300000048 | 48,3 | DN 40 | 108 | 108 |
| I300000054 | 54 | - | 114 | 114 |
| I300000060 | 60,3 | DN 50 | 120 | 120 |
| I300000076 | 76,1 | DN 65 | 136 | 136 |
| I300000089 | 88,9 | DN 80 | 149 | 149 |
| I300000114 | 114,3 | DN 100 | 174 | 174 |
| I300000140 | 139,7 | DN 125 | 200 | 200 |
| I300000168 | 168,3 | DN 150 | 228 | 228 |
| I300000219 | 219,1 | DN 200 | 279 | 279 |
| I300000273 | 273,1 | - | 333 | 333 |
| I300000324 | 323,9 | - | 384 | 384 |
Zastosowanie
Walraven BISOFIX PIR30, 17.2–18 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do instalacji chłodniczych. Produkt należy do kategorii Obejmy izolowane termicznie w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven BISOFIX PIR30, 17.2–18 mm?
Ten numer katalogowy (I300000018) obejmuje rury o średnicy zewnętrznej 17.2-18 mm (DN 10). Inne średnice tej serii znajdziesz w tabeli powyżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1000 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy izolowane termicznie znajdziesz w kategorii Obejmy izolowane termicznie, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
