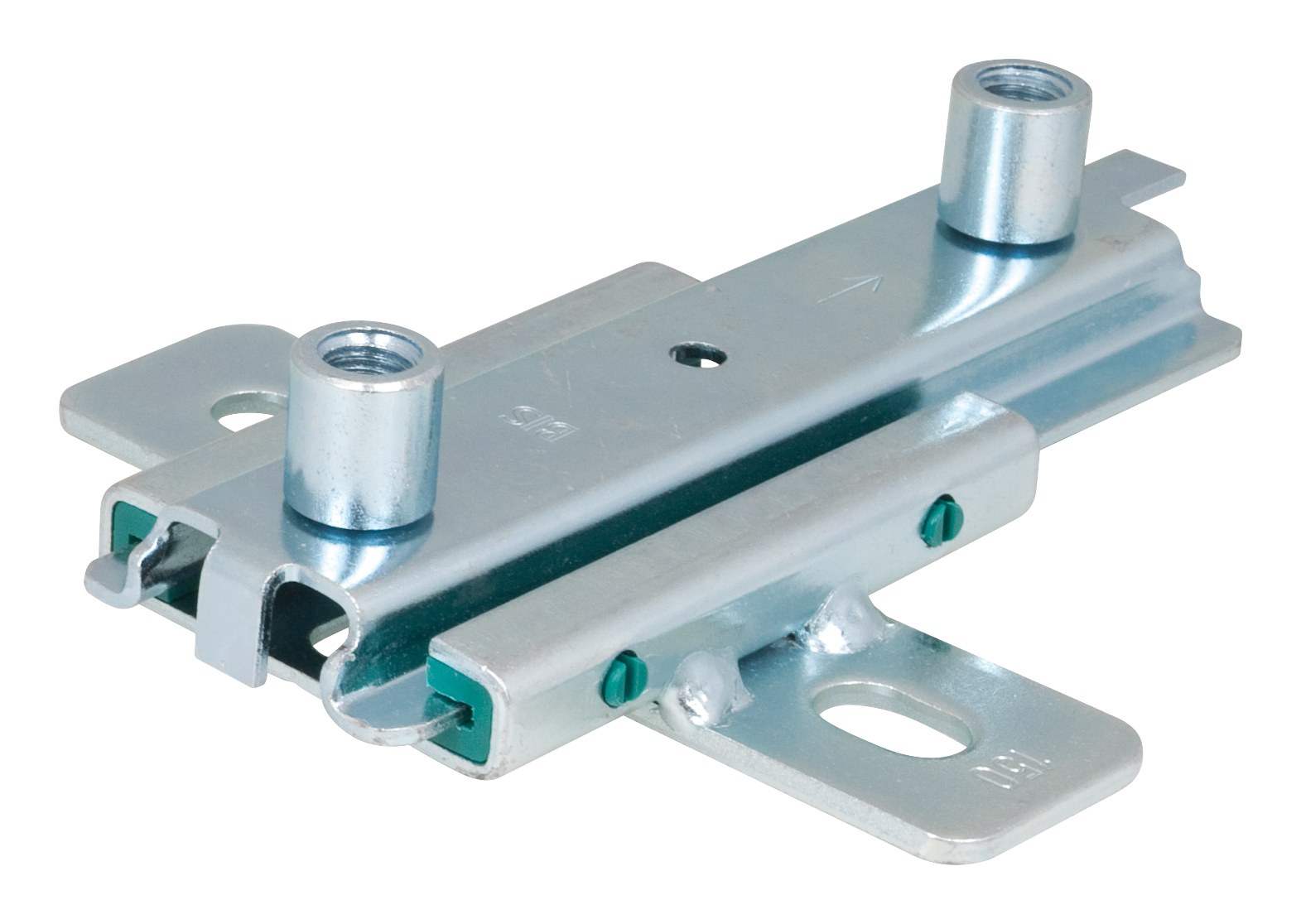

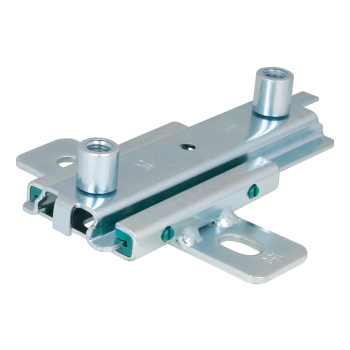

Walraven Uchwyt ślizgowy 2x M10/12
Walraven Uchwyt ślizgowy 2x M10/12 to uchwyt ślizgowy marki Walraven mocowanie za pomocą elementów ślizgowych. Numer katalogowy producenta: 6663210. Gwint łączący: M10/M12. Maksymalne dopuszczalne obciążenie: 2300 N.
Najważniejsze cechy
- podwójne wsporniki dostosowujące się do wydłużenia lub skrócenia termicznego rury
- mocowanie bezpośrednio do konstrukcji budynku lub w połączeniu z systemami szynowymi
- odpowiednie do mocowania do stropu (podwieszenia) oraz posadzki (podpory)
- możliwość uniwersalnego łączenia z różnymi rodzajami obejm
- współczynnik tarcia μ = 0.18; współczynnik tarcia kinetycznego μ = 0,14
- materiał: części metalowe wykonane ze stali 1.0332; części plastikowe wykonane z PA (poliamid)
- ocynk galwaniczny
- odporność temperaturowa do +120 °C
- maksymalne ne dopuszczalne obciążenie przy wykorzystaniu jako: podpora = Fa,z, podwieszenie = Fa,z2
- dostępna wersja podwójna dla rur o średnicach DN200 i większych

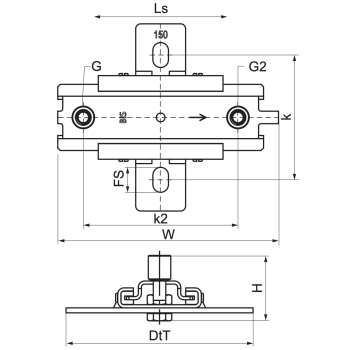

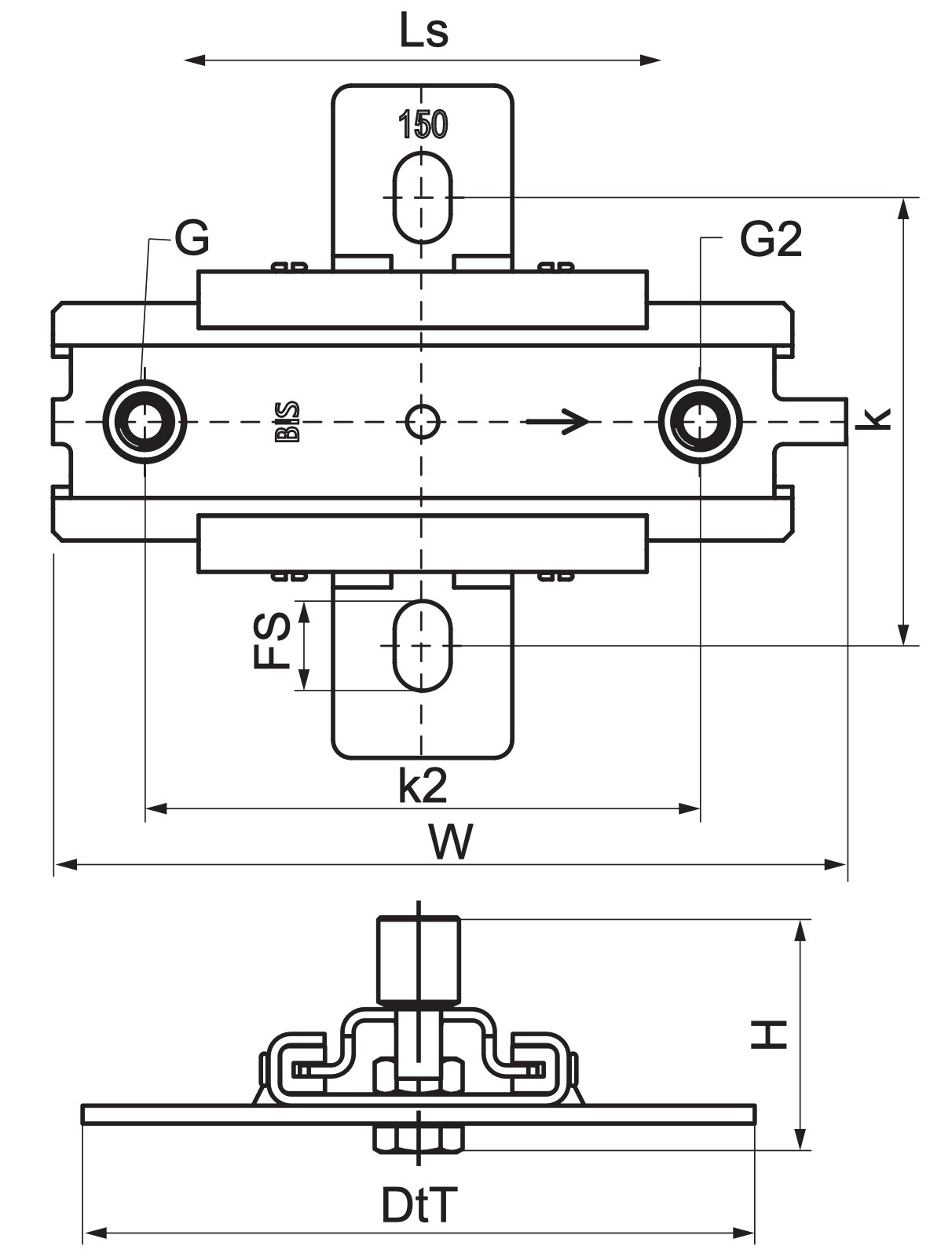

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6663210 |
| Producent | Walraven |
| Kod rodziny | E1025 |
| Gwint łączący | M10/M12 |
| Gwint łączący 2 | M10/M12 |
| Gniazdo mocujące | 20x12,5 mm |
| Odległość od osi do osi | 100 mm |
| Odległość od osi do osi 2 | 124 mm |
| Odległość ślizgu | 140 mm |
| Całkowita wysokość | 52 mm |
| Całkowita szerokość | 177 mm |
| Całkowita głębokość | 150 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2300 N |
| Maksymalne dopuszczalne obciążenie Faz 2 | 2300 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 10 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Zastosowanie
Walraven Uchwyt ślizgowy 2x M10/12 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie za pomocą elementów ślizgowych. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 10 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10/M12. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 10 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
