Walraven RapidRail Łącznik siodłowy, 111,5 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6584151
Kod producenta: 6584151
Wykończenie: ocynk galwaniczny
Seria: RapidRail
Pasuje do szyny: 30x15
Model: Złącze krzyżowe
Kąt: 90 °
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

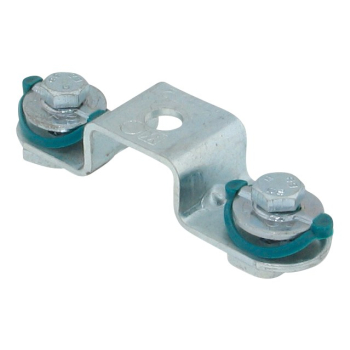

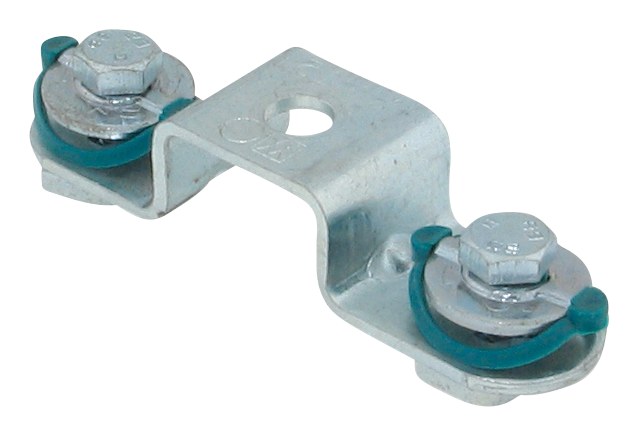

Walraven RapidRail Łącznik siodłowy, 111,5 mm
Walraven RapidRail Łącznik siodłowy, 111,5 mm to łącznik do szyn marki Walraven do budowy i wzmacniania konstrukcji z szyn montażowych Walraven RapidRail®. Numer katalogowy producenta: 6584151. Maksymalne dopuszczalne obciążenie: 1226 N.
Najważniejsze cechy
- łączniki wstępnie zmontowane, posiadają nakrętki ślizgowe BIS RapidRail® do szybkiego montażu
- do łączenia szyn montażowych
- nadaje się do szyn 27x18, 30x15, 30x20, 30x30, 30x45
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- Szczegółowe informacje techniczne dotyczące produktów oznaczonych RAL znajdują się w tabeli dotyczącej RAL w internetowym katalogu produktów.
- ocynk galwaniczny
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6584151 |
| Producent | Walraven |
| Kod rodziny | G3550 |
| Dla rodzaju szyny | 30x15 |
| Model | Złącze krzyżowe |
| Kąt | 90 ° |

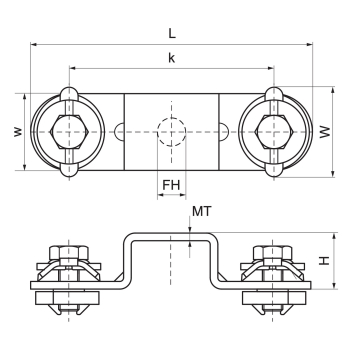

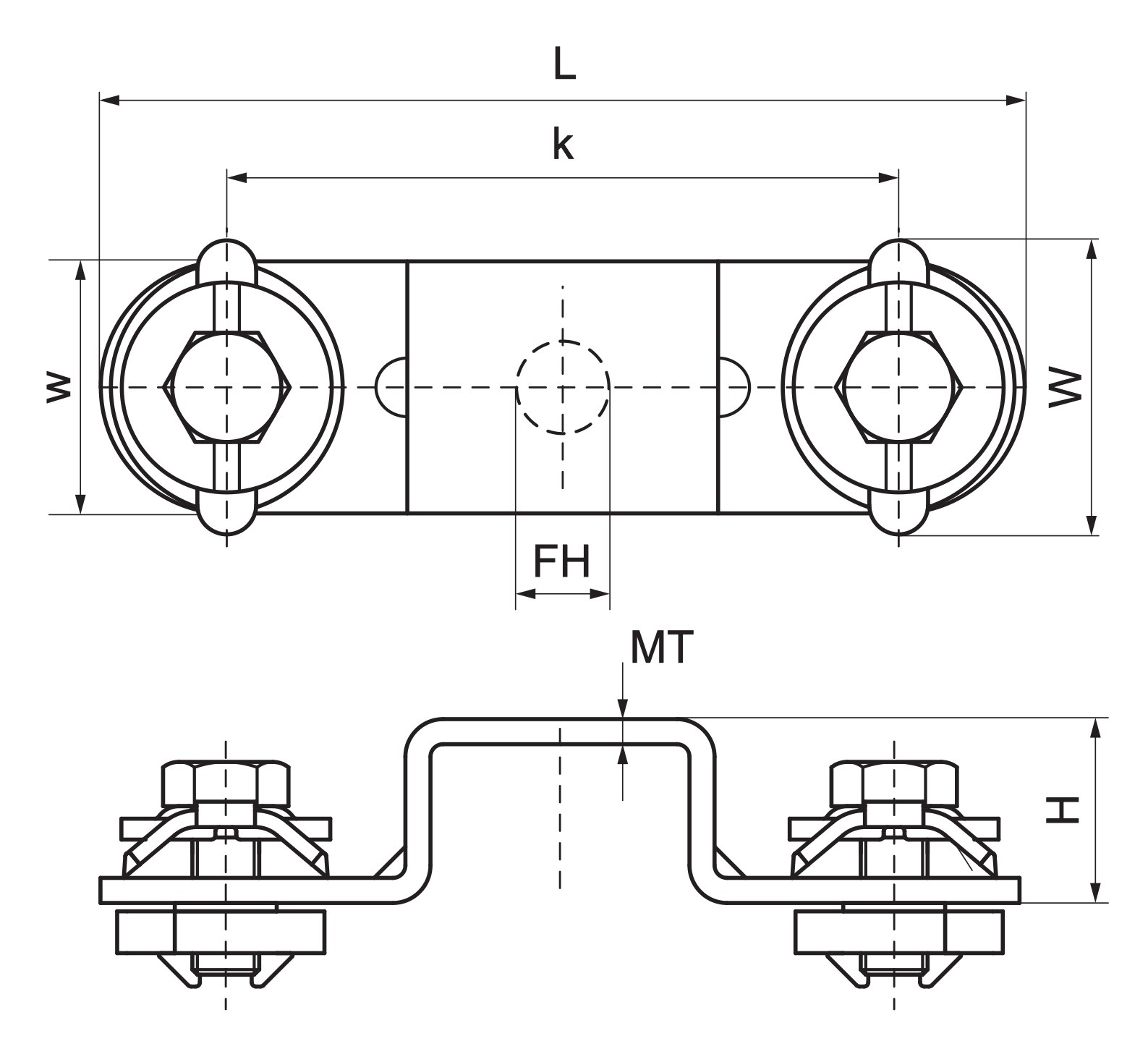

| Całkowita wysokość | 27 mm |
| Całkowita szerokość | 35 mm |
| Całkowita długość | 111,5 mm |
| Grubość materiału | 3 mm |
| Szerokość | 30 mm |
| Średnica otworu perforacji 1 | 11 mm |
| Gniazdo mocujące | 12x4 mm |
| Odległość od osi do osi | 81,5 mm |
| Moment obrotowy dla instalacji | 15 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 1226 N |
| Maksymalne dopuszczalne obciążenie Fax | 689 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 3600 |
Wszystkie rozmiary w serii (5 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Kąt (°) | Całkowita wysokość (mm) |
|---|---|---|---|---|
| 6584151 (ten produkt) | 30x15 | Złącze krzyżowe | 90 | 27 |
| 6584152 | 30x20 | Złącze krzyżowe | 90 | 32 |
| 6584153 | 30x30 | Złącze krzyżowe | 90 | 43 |
| 6584156 | 38x40 | Złącze krzyżowe | 90 | 52 |
| 6584150 | 27x18 | Złącze krzyżowe | 90 | 30 |

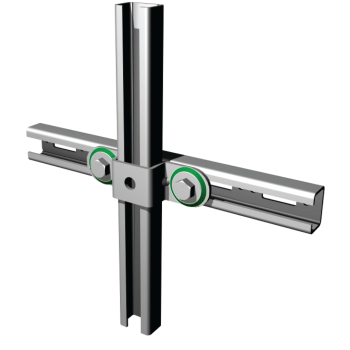

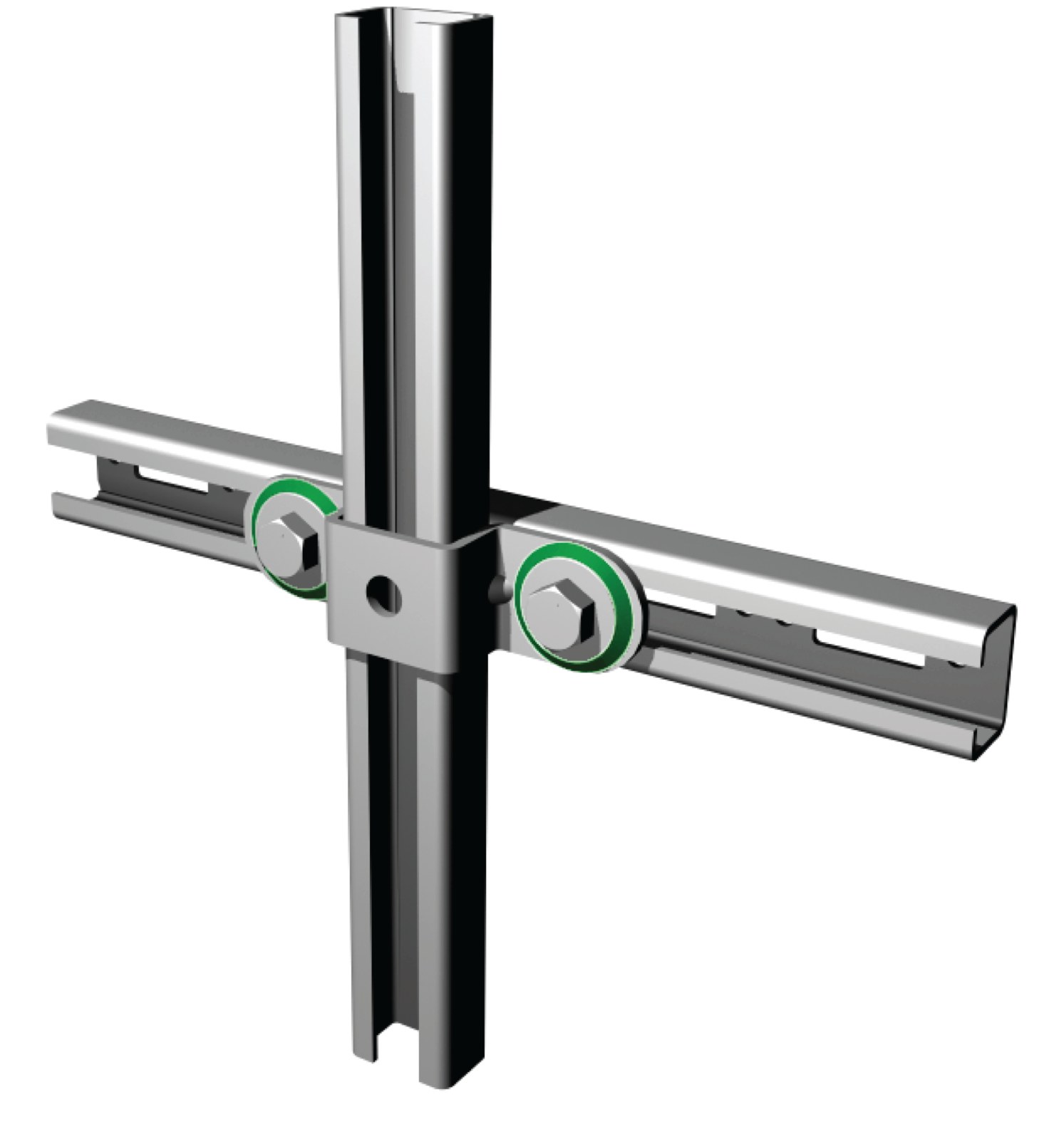

Zastosowanie
Walraven RapidRail Łącznik siodłowy, 111,5 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do budowy i wzmacniania konstrukcji z szyn montażowych Walraven RapidRail®. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 3600 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
