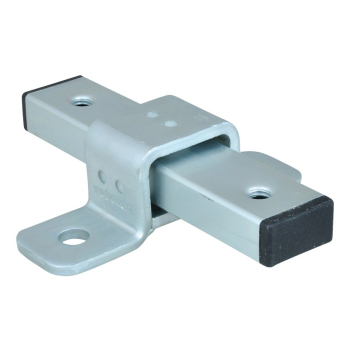

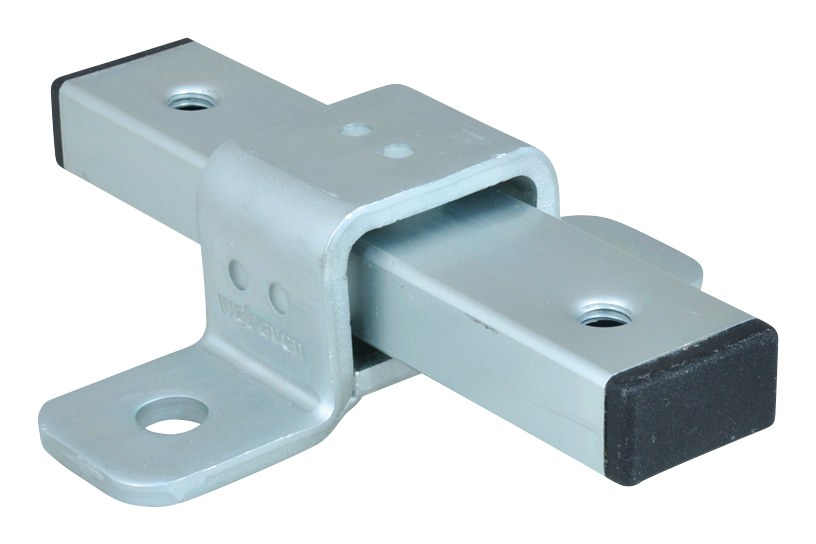

Walraven Podpora kierunkowa BUP M10/M12
Walraven Podpora kierunkowa BUP M10/M12 to podpora kierunkowa marki Walraven do mocowań umożliwiających pracę osiową rur. Numer katalogowy producenta: 6668612. Gwint łączący: M10. Maksymalne dopuszczalne obciążenie: 1500 N.
Najważniejsze cechy
- stabilne podparcie dla kompensacji rozszerzalności cieplnej lub kurczenia się rur
- mocowanie bezpośrednio do konstrukcji budynku lub w połączeniu z systemami szynowymi
- nadaje się do montażu sufitowego (podwieszanego) i podłogowego (stojącego)
- odpowiednie do powieszenia oraz stawiania instalacji
- otwory gwintowane w części ruchomej posiadają podwójny gwint
- wiele możliwości połączeń; mogą być użyte wraz z obejmami Bifix® lub obejmami HD1501
- material: metal parts made of steel; sliding plates made of PE
- odpowiednie także do zastosowań na zewnątrz budynków
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227
- odporność min. 1000 godzin w teście mgły solnej (max 5% czerwonej rdzy) zgodnie z ISO 9227

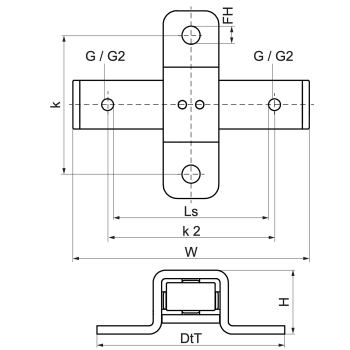

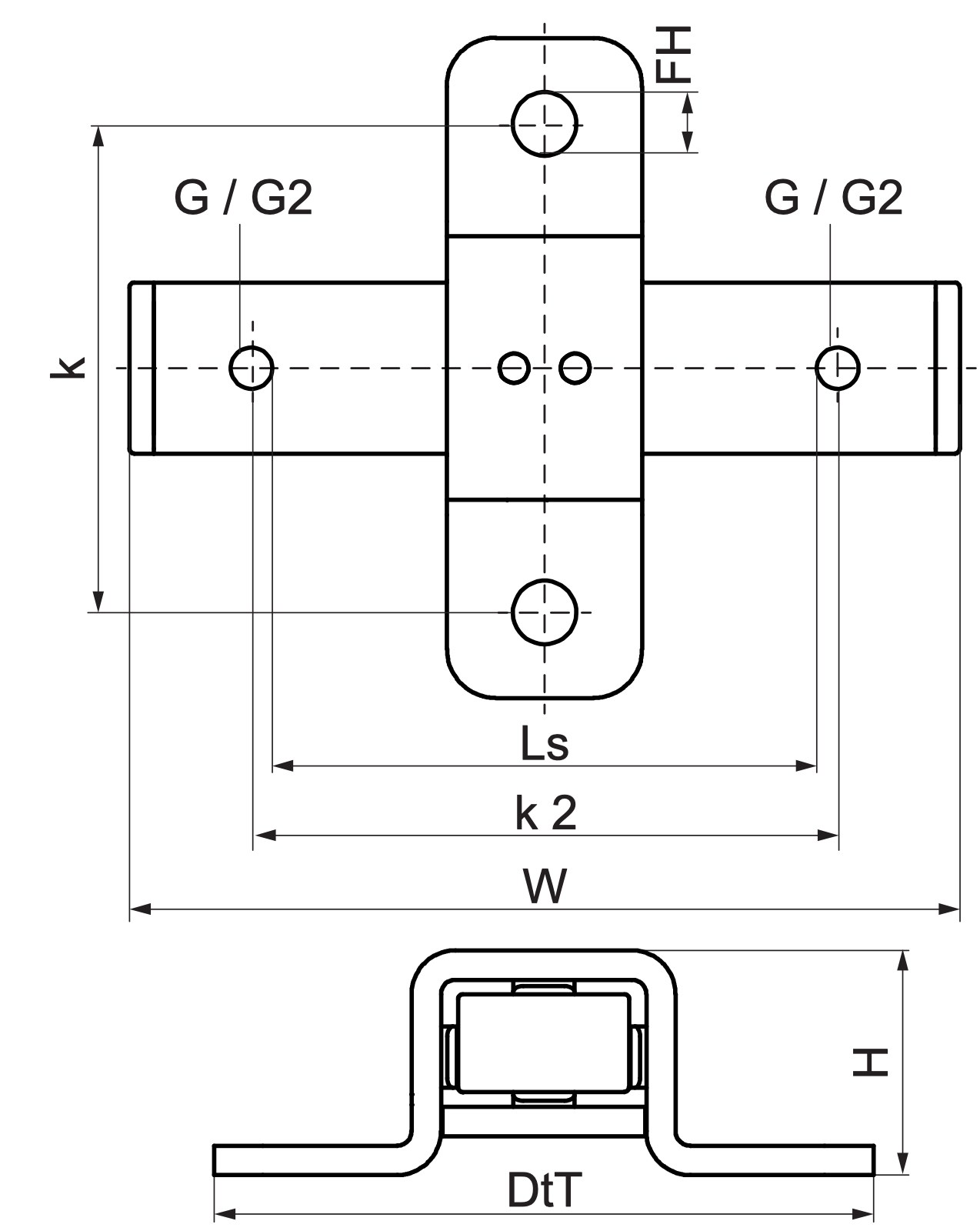

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6668612 |
| Producent | Walraven |
| Kod rodziny | E1041 |
| Gwint łączący | M10 |
| Gwint łączący 2 | M12 |
| Otwór kotwiący | 13 mm |
| Odległość ślizgu | 60 mm |
| Odległość od osi do osi | 100 mm |
| Odległość od osi do osi 2 | 120 mm |
| Maksymalne dopuszczalne obciążenie Faz | 1500 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 630 |
Zastosowanie
Walraven Podpora kierunkowa BUP M10/M12 stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do mocowań umożliwiających pracę osiową rur. Produkt należy do kategorii Punkty stałe i uchwyty ślizgowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 630 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe punkty stałe i uchwyty ślizgowe znajdziesz w kategorii Punkty stałe i uchwyty ślizgowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
