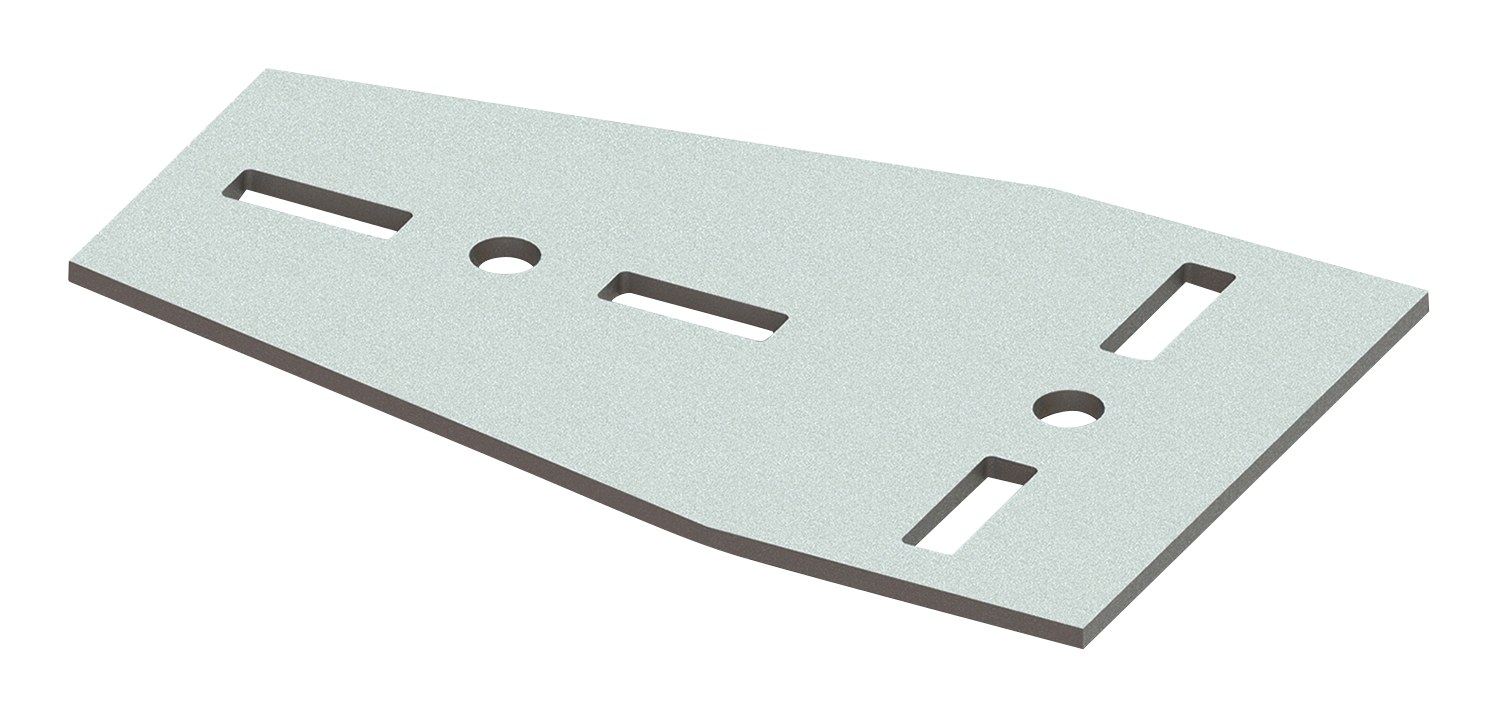

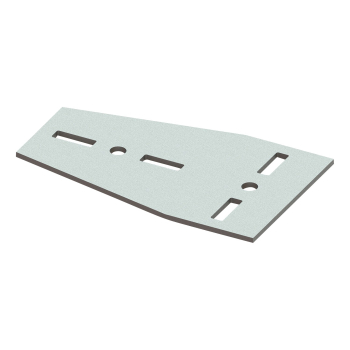

Walraven Maxx Łącznik T, 270 mm
Walraven Maxx Łącznik T, 270 mm to łącznik do szyn marki Walraven do tworzenia połączeń z użyciem systemu Maxx. Numer katalogowy producenta: 6589119. Maksymalne dopuszczalne obciążenie: 14500 N.
Najważniejsze cechy
- Łącznik T-kształtny do profili Maxx
- zalecane do użycia jednocześnie z obu stron łączenia
- używany również do wzmacniania połączeń Maxx
- materiał: stal S235JR
- ocynkowane ogniowo

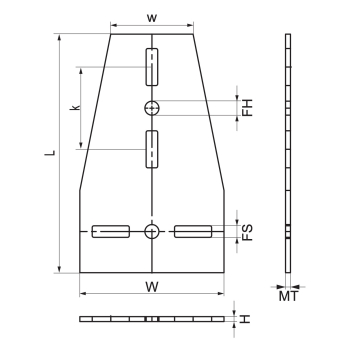

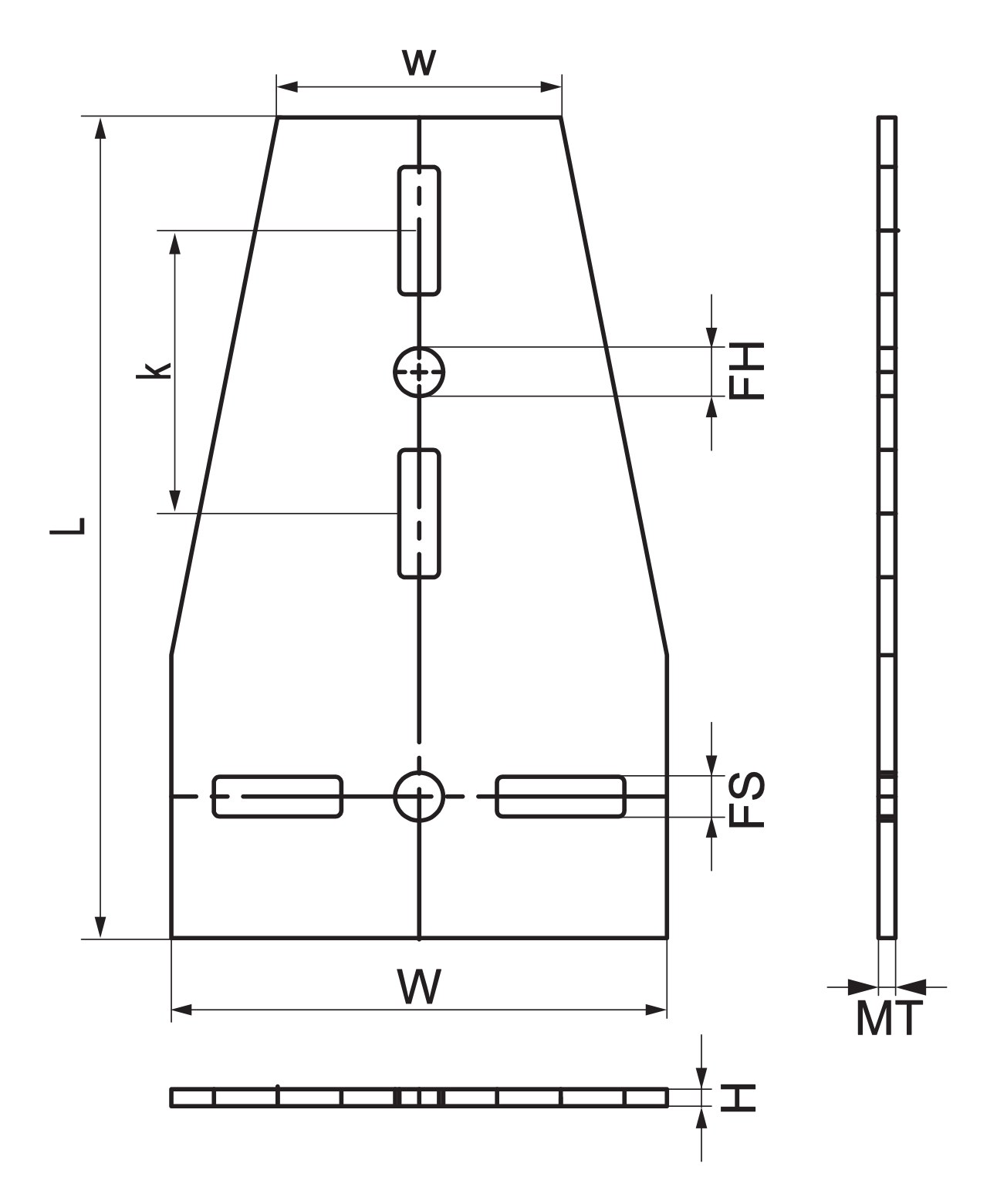

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6589119 |
| Producent | Walraven |
| Kod rodziny | H20536 |
| Dla rodzaju szyny | 80x80 |
| Model | Złącze T |
| Całkowita wysokość | 5 mm |
| Całkowita szerokość | 175 mm |
| Całkowita długość | 270 mm |
| Grubość materiału | 5 mm |
| Szerokość | 80 mm |
| Średnica otworu perforacji 1 | 17 mm |
| Gniazdo mocujące | 45x14 mm |
| Odległość od osi do osi | 100 mm |
| Moment obrotowy dla instalacji | 75 Nm |
| Maksymalne dopuszczalne obciążenie Faz | 14500 N |
| Maksymalne dopuszczalne obciążenie Fax | 5000 N |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 200 |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Model | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 6589119 (ten produkt) | 80x80 | Złącze T | 5 | 175 |
| 6589911 | 100x100, 100x120, 100x150 | Złącze T | 6 | 175 |
Zastosowanie

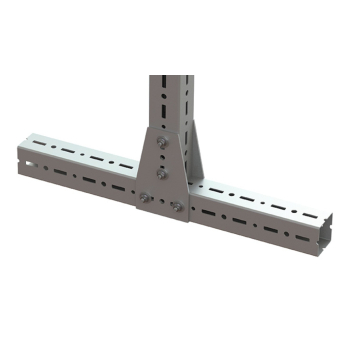

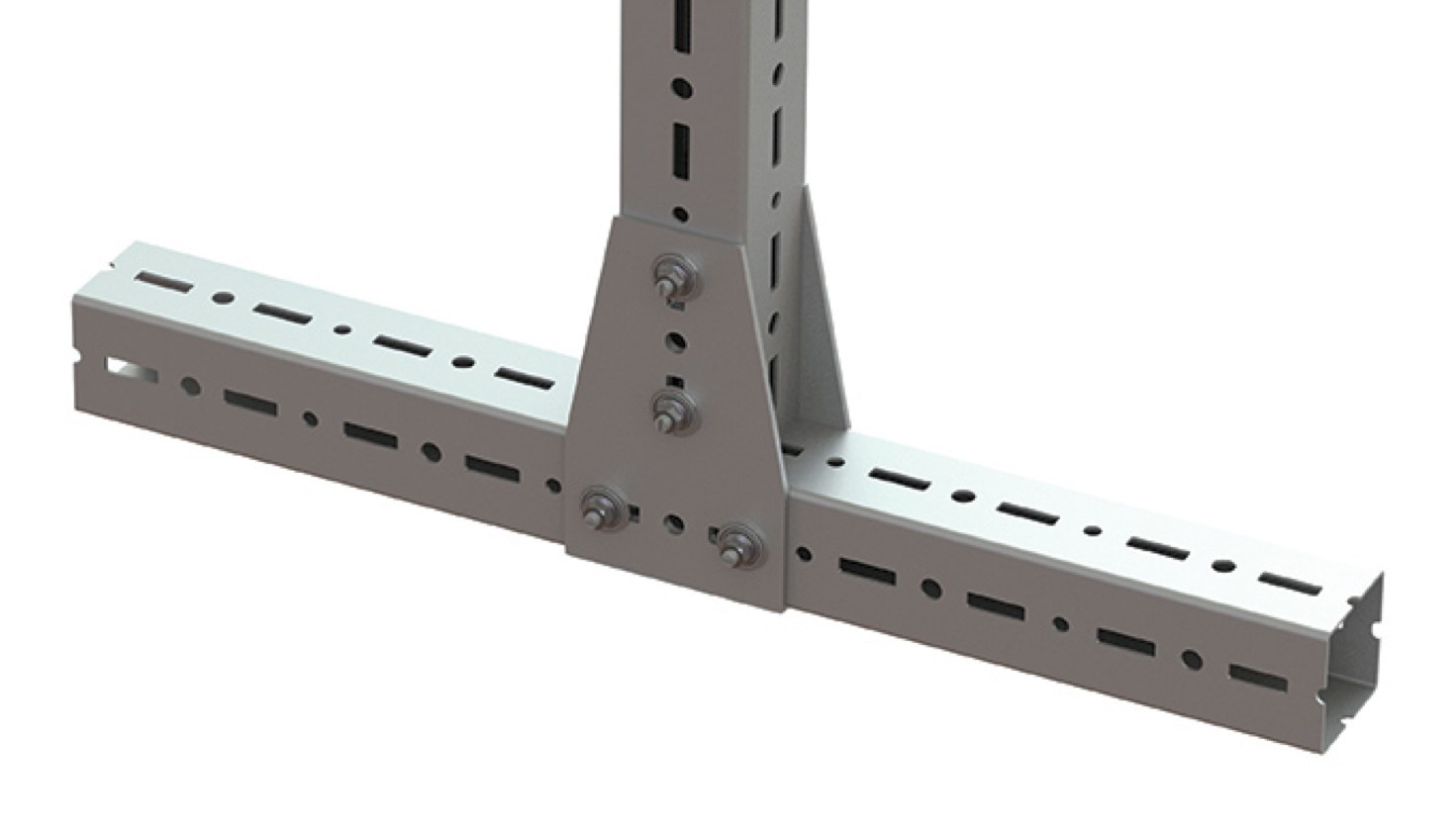

Walraven Maxx Łącznik T, 270 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do tworzenia połączeń z użyciem systemu Maxx. Produkt należy do kategorii Łączniki i kątowniki do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 200 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe łączniki i kątowniki do szyn znajdziesz w kategorii Łączniki i kątowniki do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
