Walraven Obejma wentylacyjna EPDM STN, 100 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 4137100
Kod producenta: 4137100
Średnica rury: 100 mm
Gwint: M8
Okładzina: EPDM
Wykończenie: stal nierdzewna
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

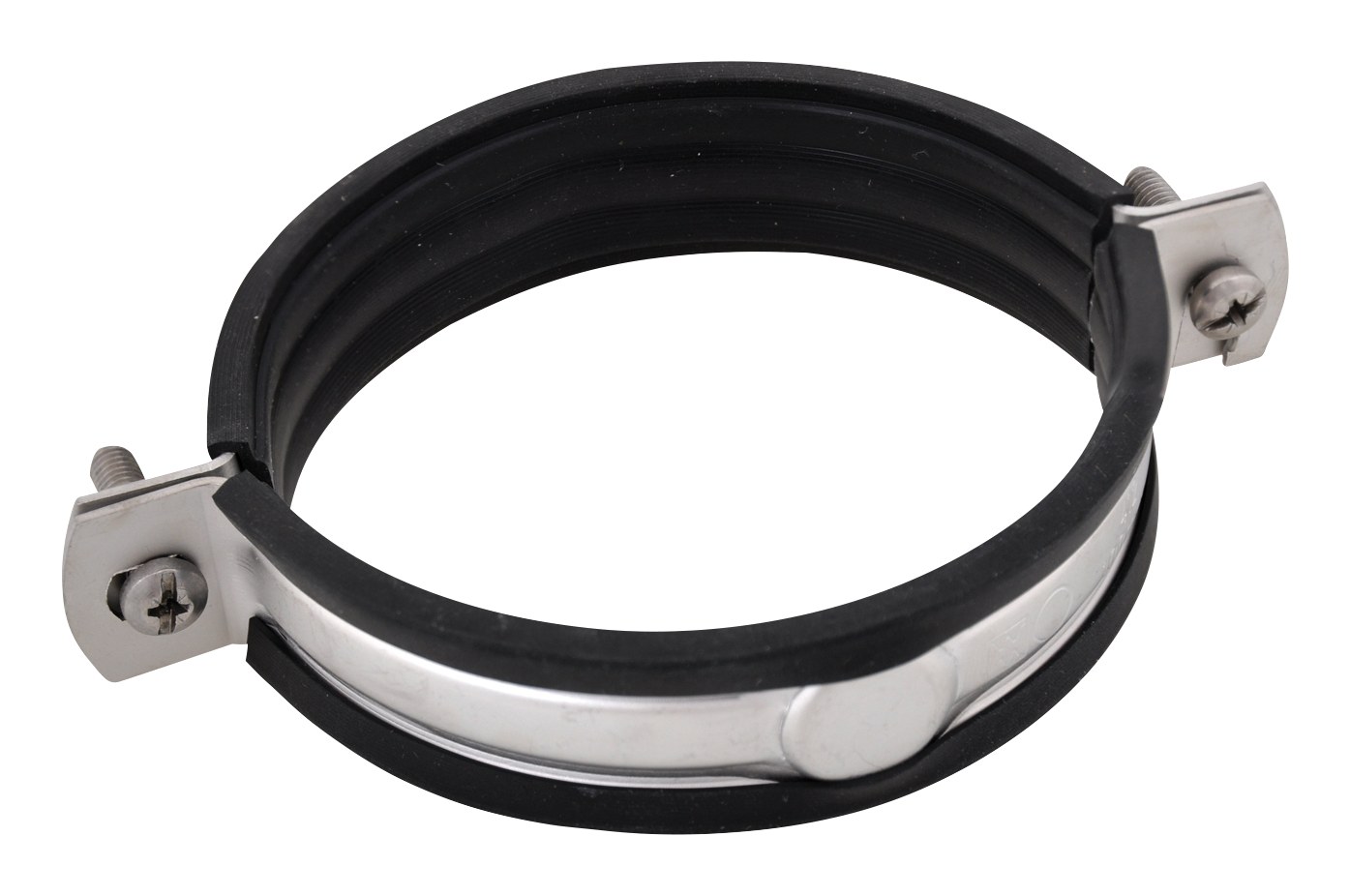

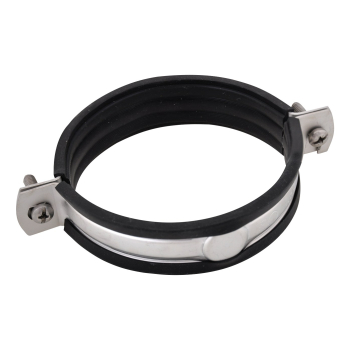

Walraven Obejma wentylacyjna EPDM STN, 100 mm
Walraven Obejma wentylacyjna EPDM STN, 100 mm to obejma marki Walraven do spiralnych kanałów wentylacyjnych. Numer katalogowy producenta: 4137100. Zakres średnic rury: 100 mm. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 850 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- z systemem szybkiego blokowania
- materiał: stal nierdzewna 1.4404 (AISI 316L)
- Wykładzina izolująca hałas, guma EPDM, czarna
- Wykładzina dźwiękochłonna zgodna z normą DIN 4109

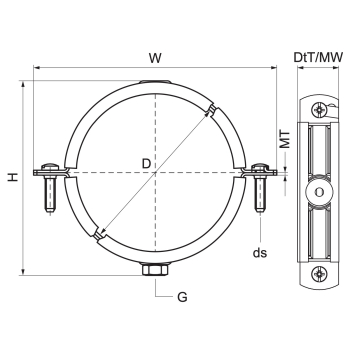

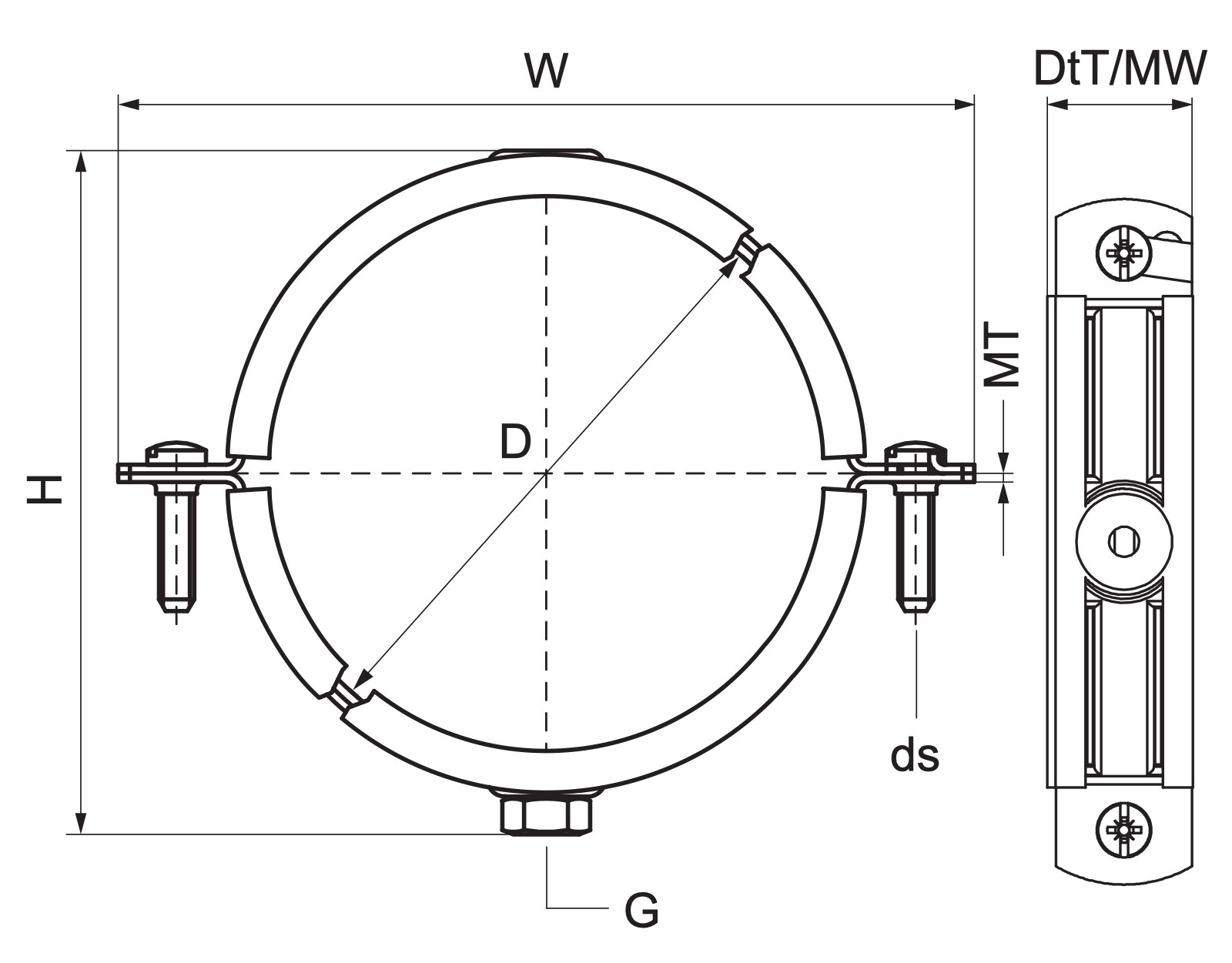

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 4137100 |
| Producent | Walraven |
| Kod rodziny | M1605 |
| Średnica zewnętrzna rury | 100 mm |
| Gwint łączący | M8 |
| Całkowita wysokość | 117 mm |
| Całkowita szerokość | 147 mm |
| Całkowita głębokość | 28 mm |
| Materiał Szerokość | 25 mm |
| Grubość materiału | 1,5 mm |
| Rozmiar śruby | M8 |
| Maksymalne dopuszczalne obciążenie Faz | 850 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 1575 |
Wszystkie rozmiary w serii (9 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | Gwint łączący | Całkowita wysokość (mm) | Całkowita szerokość (mm) |
|---|---|---|---|---|
| 4137100 (ten produkt) | 100 | M8 | 117 | 147 |
| 4137125 | 125 | M8 | 142 | 172 |
| 4137150 | 150 | M8 | 167 | 197 |
| 4137160 | 160 | M8 | 178 | 207 |
| 4137200 | 200 | M8 | 217 | 247 |
| 4137250 | 250 | M8 | 267 | 297 |
| 4137315 | 315 | M8 | 332 | 361 |
| 4137355 | 355 | M8 | 372 | 402 |
| 4137400 | 400 | M8 | 417 | 446 |
Zastosowanie
Walraven Obejma wentylacyjna EPDM STN, 100 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do spiralnych kanałów wentylacyjnych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma wentylacyjna EPDM STN, 100 mm?
Ten numer katalogowy (4137100) obejmuje rury o średnicy zewnętrznej 100 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8, śruba M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; pełna paleta (eur) — 1575 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
