Walraven Obejma 2S bez okładziny (M8/10), 10–14 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33035014
Kod producenta: 33035014
Średnica rury: 10-14 mm
Gwint: M8/M10
Okładzina: bez okładziny
Wykończenie: ocynk galwaniczny
Seria: 2S
- Opis produktu
- Do pobrania (5)
- Recenzje produktu (0)

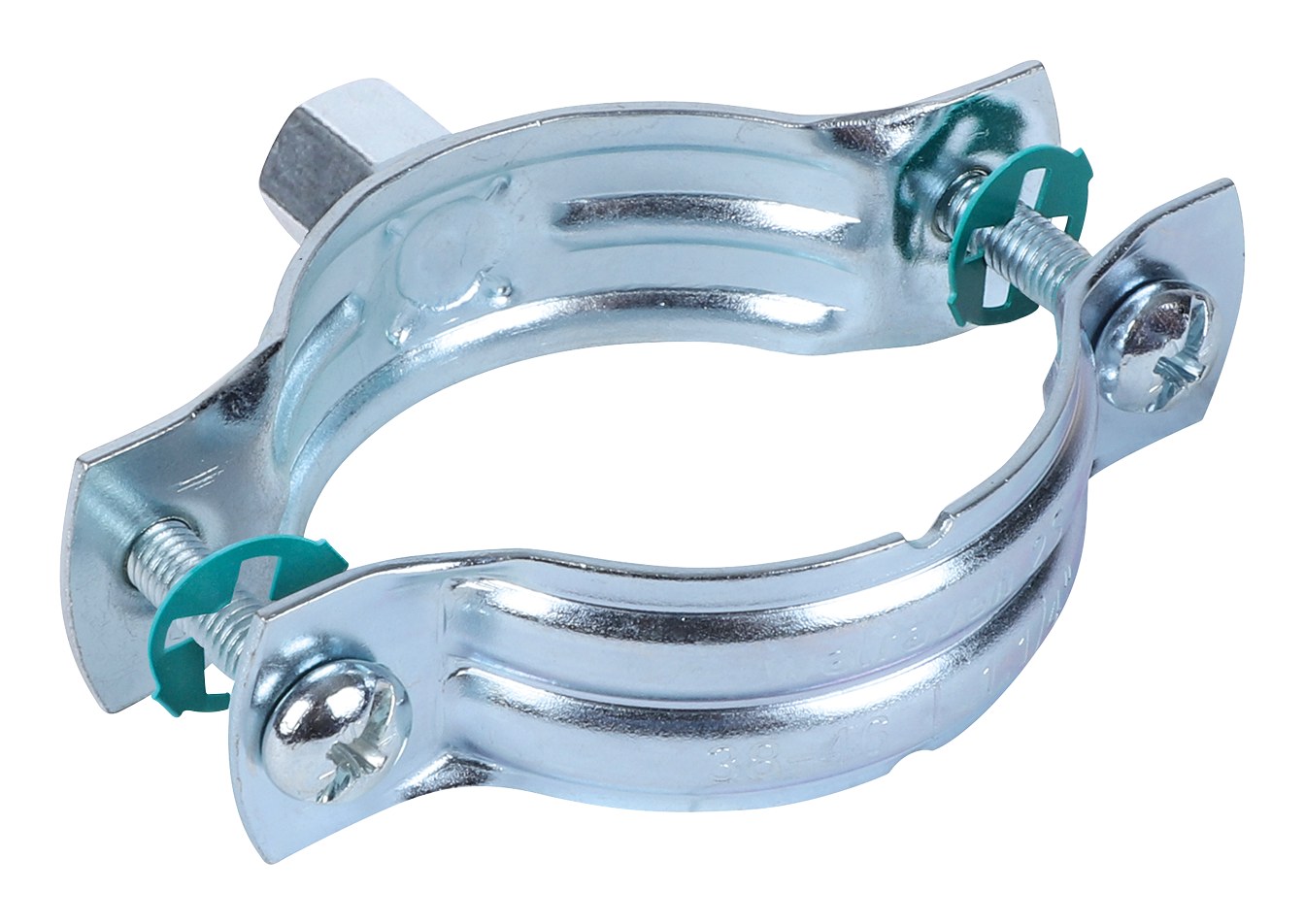

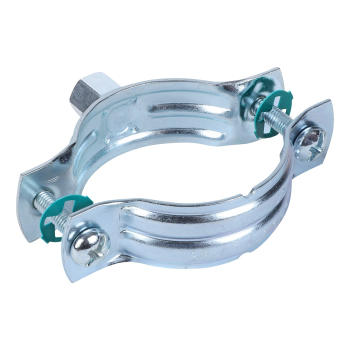

Walraven Obejma 2S bez okładziny (M8/10), 10–14 mm
Walraven Obejma 2S bez okładziny (M8/10), 10–14 mm to obejma marki Walraven dla rur izolowanych, stalowych, żeliwnych i z tworzywa sztucznego (wielowarstwowych). Numer katalogowy producenta: 33035014. Zakres średnic rury: 10-14 mm. Gwint łączący: M8/M10. Maksymalne dopuszczalne obciążenie: 700 N.
Najważniejsze cechy
- szeroki zakres średnic
- specjalna podkładka zapobiega wypadaniu śruby z obejmy podczas montażu
- idealne do użycia z twardą izolacją termiczną
- materiał: stal
- ocynk galwaniczny

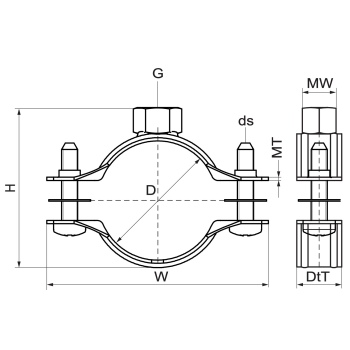

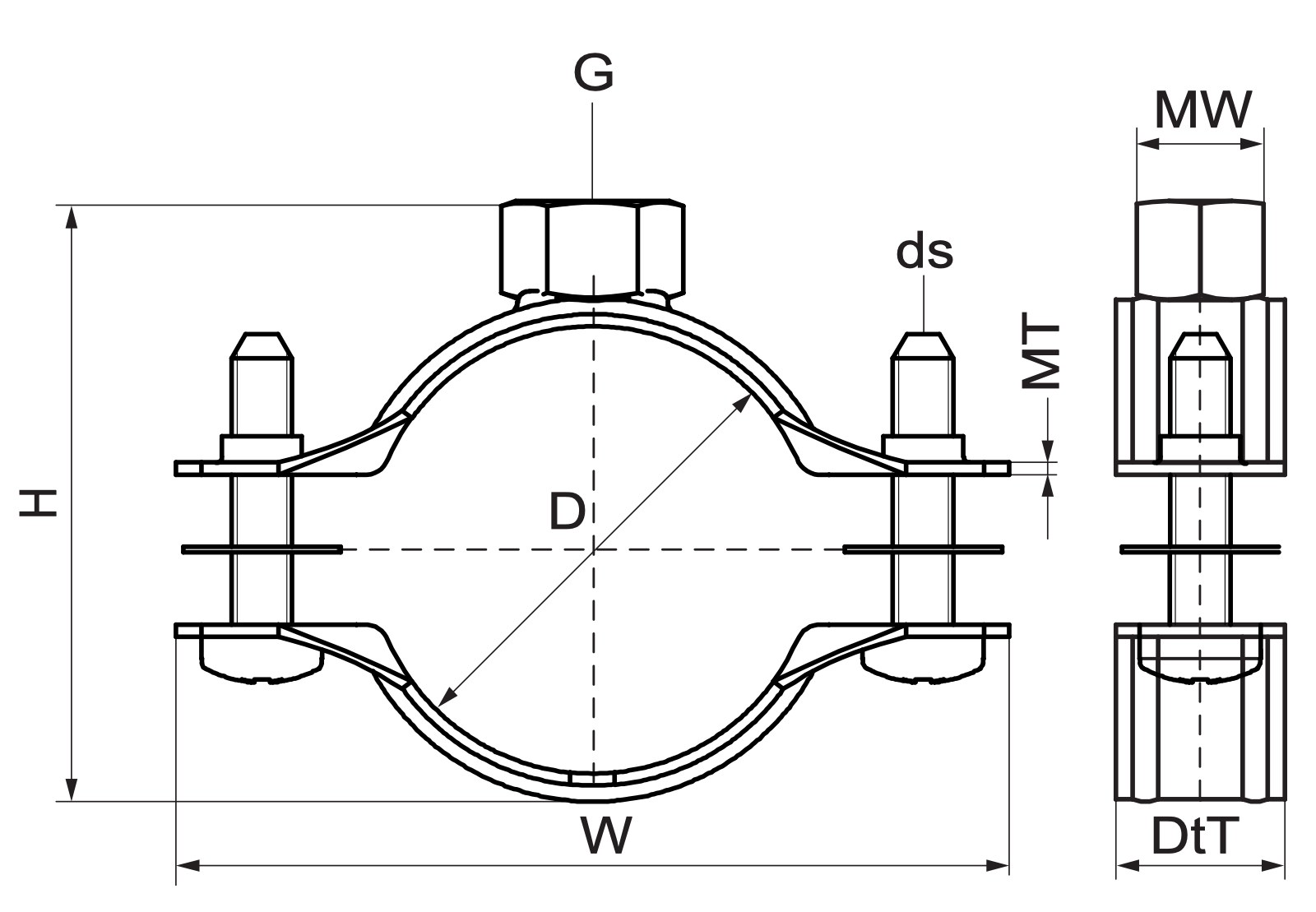

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33035014 |
| Producent | Walraven |
| Kod rodziny | B0524 |
| Średnica zewnętrzna rury | 10-14 mm |
| Gwint łączący | M8/M10 |
| Całkowita wysokość | 35 mm |
| Całkowita szerokość | 46 mm |
| Całkowita głębokość | 20 mm |
| Materiał Szerokość | 20 mm |
| Grubość materiału | 1 mm |
| Rozmiar śruby | M5 |
| Maksymalne dopuszczalne obciążenie Faz | 700 N |
| Aprobaty | ITB (KOT), CE, ETA, RAL-GZ 655/B, EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 50 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 10800 |
Wszystkie rozmiary w serii (27 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33035014 (ten produkt) | 10-14 | - | - | M8/M10 |
| 33035019 | 15-19 | DN 10 | ⅜ | M8/M10 |
| 33035024 | 20-24 | DN 15 | ½ | M8/M10 |
| 33035030 | 25-30 | DN 20 | ¾ | M8/M10 |
| 33035037 | 31-37 | DN 25 | 1 | M8/M10 |
| 33035046 | 38-46 | DN 32 | 1¼ | M8/M10 |
| 33035052 | 47-52 | DN 40 | 1½ | M8/M10 |
| 33035061 | 53-61 | DN 50 | 2 | M8/M10 |
| 33035067 | 62-67 | - | - | M8/M10 |
| 33035074 | 68-74 | - | - | M8/M10 |
| 33035081 | 75-81 | DN 65 | 2½ | M8/M10 |
| 33035087 | 82-87 | - | - | M8/M10 |
| 33035095 | 88-95 | DN 80 | 3 | M8/M10 |
| 33035103 | 96-103 | - | - | M8/M10 |
| 33035112 | 104-112 | - | - | M8/M10 |
| 33035118 | 113-118 | DN 100 | 4 | M8/M10 |
| 33035127 | 119-127 | - | - | M8/M10 |
| 33035137 | 128-137 | - | - | M8/M10 |
| 33035144 | 138-144 | DN 125 | 5 | M8/M10 |
| 33035153 | 145-153 | - | - | M8/M10 |
| 33035162 | 154-162 | - | - | M8/M10 |
| 33035172 | 163-172 | DN 150 | 6 | M8/M10 |
| 33035183 | 173-183 | - | - | M8/M10 |
| 33035194 | 184-194 | - | - | M8/M10 |
| 33035205 | 195-205 | - | - | M8/M10 |
| 33035216 | 206-216 | - | - | M8/M10 |
| 33035225 | 217-225 | DN 200 | 8 | M8/M10 |
Zastosowanie
Walraven Obejma 2S bez okładziny (M8/10), 10–14 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — dla rur izolowanych, stalowych, żeliwnych i z tworzywa sztucznego (wielowarstwowych). Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 50 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven Obejma 2S bez okładziny (M8/10), 10–14 mm?
Ten numer katalogowy (33035014) obejmuje rury o średnicy zewnętrznej 10-14 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M8/M10, śruba M5. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), CE, ETA, RAL-GZ 655/B, EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 50 szt.; pełna paleta (eur) — 10800 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Deklaracja właściwości użytkowych (DoP) Krajowa Ocena Techniczna ITB (PL) Instrukcja montażu Karta produktów certyfikowanych RAL
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
