Walraven HD500 Obejma bez okładziny STN, 125–133 mm
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 33077133
Kod producenta: 33077133
Średnica rury: 125-133 mm
Gwint: M12
Okładzina: bez okładziny
Wykończenie: stal nierdzewna
Seria: HD500
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)

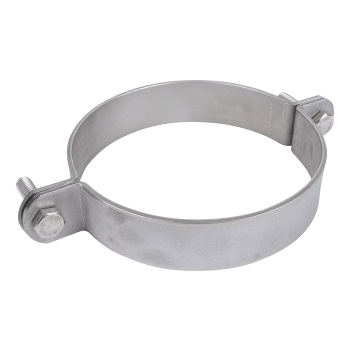

Walraven HD500 Obejma bez okładziny STN, 125–133 mm
Walraven HD500 Obejma bez okładziny STN, 125–133 mm to obejma marki Walraven do rur ze stali nierdzewnej i tworzyw sztucznych. Numer katalogowy producenta: 33077133. Zakres średnic rury: 125-133 mm. Gwint łączący: M12. Maksymalne dopuszczalne obciążenie: 4100 N.
Najważniejsze cechy
- dwuczęściowa obejma z dwiema śrubami zabezpieczającymi
- ciężka konstrukcja
- z nakrętką przyłączeniową spawaną CO2
- materiał: stal nierdzewna 1.4401 (A4) - EN 10088, AISI 316

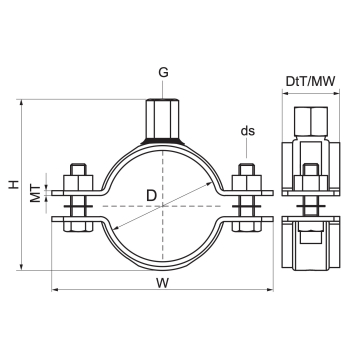

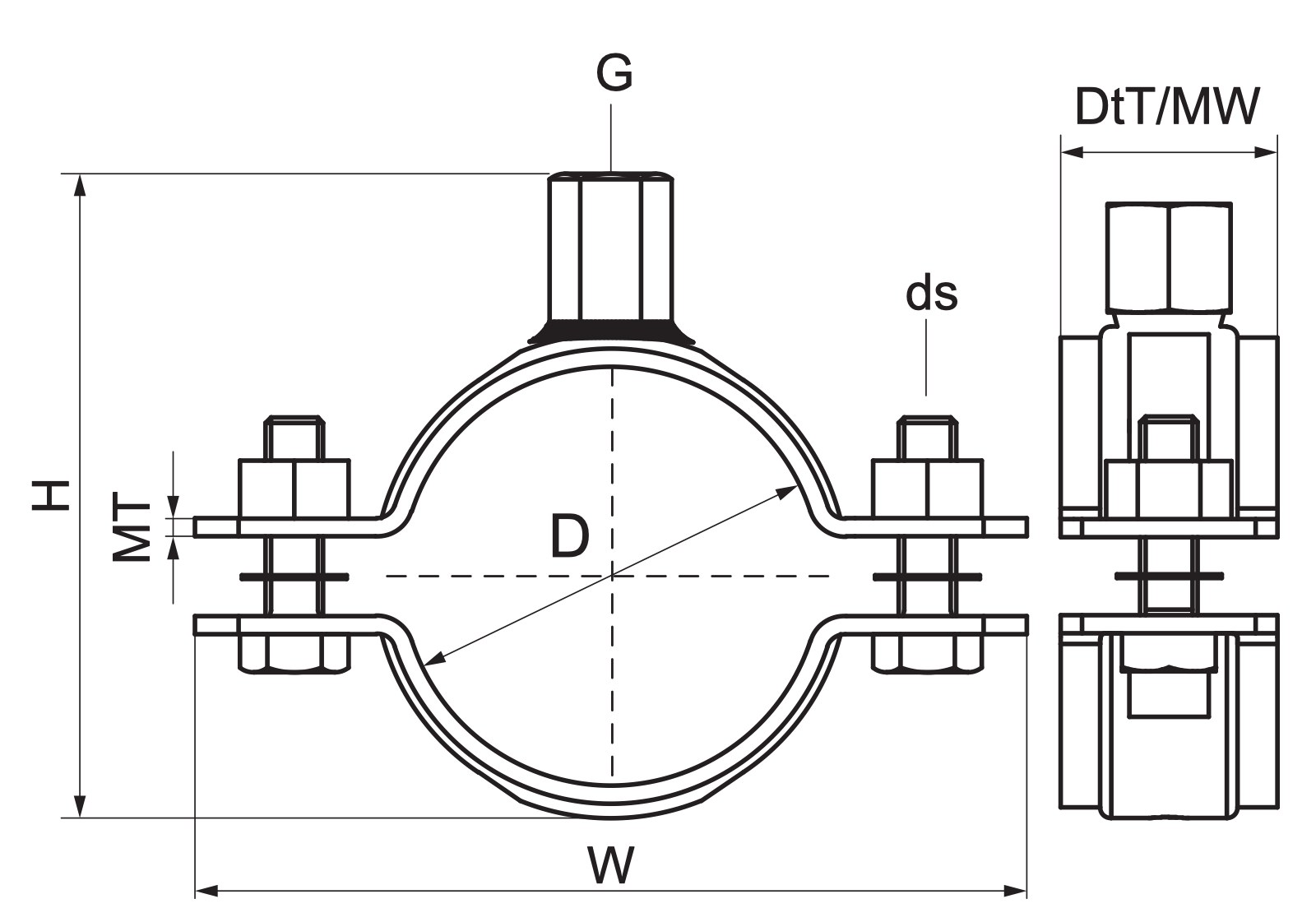

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 33077133 |
| Producent | Walraven |
| Kod rodziny | M1202 |
| Średnica zewnętrzna rury | 125-133 mm |
| Gwint łączący | M12 |
| Całkowita wysokość | 159 mm |
| Całkowita szerokość | 201 mm |
| Całkowita głębokość | 30 mm |
| Materiał Szerokość | 30 mm |
| Grubość materiału | 4 mm |
| Rozmiar śruby | M10 |
| Maksymalne dopuszczalne obciążenie Faz | 4100 N |
| Aprobaty | ITB (KOT), EPD |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 5 |
| Opakowanie 2 Kształt | Pełna paleta (EUR) |
| Opakowanie 2 Ilość | 720 |
Wszystkie rozmiary w serii (13 numerów katalogowych)
| Nr kat. | Średnica zewnętrzna rury (mm) | DN | Średnica rury CTS 03 (IMP) (″) | Gwint łączący |
|---|---|---|---|---|
| 33077078 | 72-78 | DN 65 | 2½ | M12 |
| 33077092 | 86-92 | DN 80 | 3 | M12 |
| 33077116 | 108-116 | DN 100 | 4 | M12 |
| 33077133 (ten produkt) | 125-133 | - | - | M12 |
| 33077140 | 132-140 | DN 125 | 5 | M12 |
| 33077169 | 159-169 | DN 150 | 6 | M12 |
| 33077183 | 173-183 | - | - | M12 |
| 33077202 | 192-202 | - | - | M12 |
| 33077219 | 208-219 | - | - | M12 |
| 33077227 | 217-227 | DN 200 | 8 | M12 |
| 33077250 | 240-250 | - | - | M16 |
| 33077275 | 265-275 | DN 250 | 10 | M16 |
| 33077325 | 315-325 | DN 300 | 12 | M16 |
Zastosowanie
Walraven HD500 Obejma bez okładziny STN, 125–133 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do rur ze stali nierdzewnej i tworzyw sztucznych. Produkt należy do kategorii Obejmy do rur w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 5 szt..
FAQ – najczęstsze pytania
Do jakiej średnicy rury pasuje Walraven HD500 Obejma bez okładziny STN, 125–133 mm?
Ten numer katalogowy (33077133) obejmuje rury o średnicy zewnętrznej 125-133 mm. Inne średnice tej serii znajdziesz w tabeli powyżej.
Jaki gwint ma element łączący?
Gwint łączący M12, śruba M10. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Jakie aprobaty i certyfikaty ma produkt?
Producent deklaruje: ITB (KOT), EPD. Dokumenty (karta katalogowa, DoP, oceny techniczne) są do pobrania w zakładce „Do pobrania" oraz poniżej.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 5 szt.; pełna paleta (eur) — 720 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe obejmy do rur znajdziesz w kategorii Obejmy do rur, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
