Walraven Maxx Adapter do mocowania obejm, G½”
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 651867121
Kod producenta: 651867121
Gwint: G½”
Wykończenie: stal nierdzewna
Seria: Maxx
Pasuje do szyny: 80x80, 100x100, 100x120, 100x150
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)

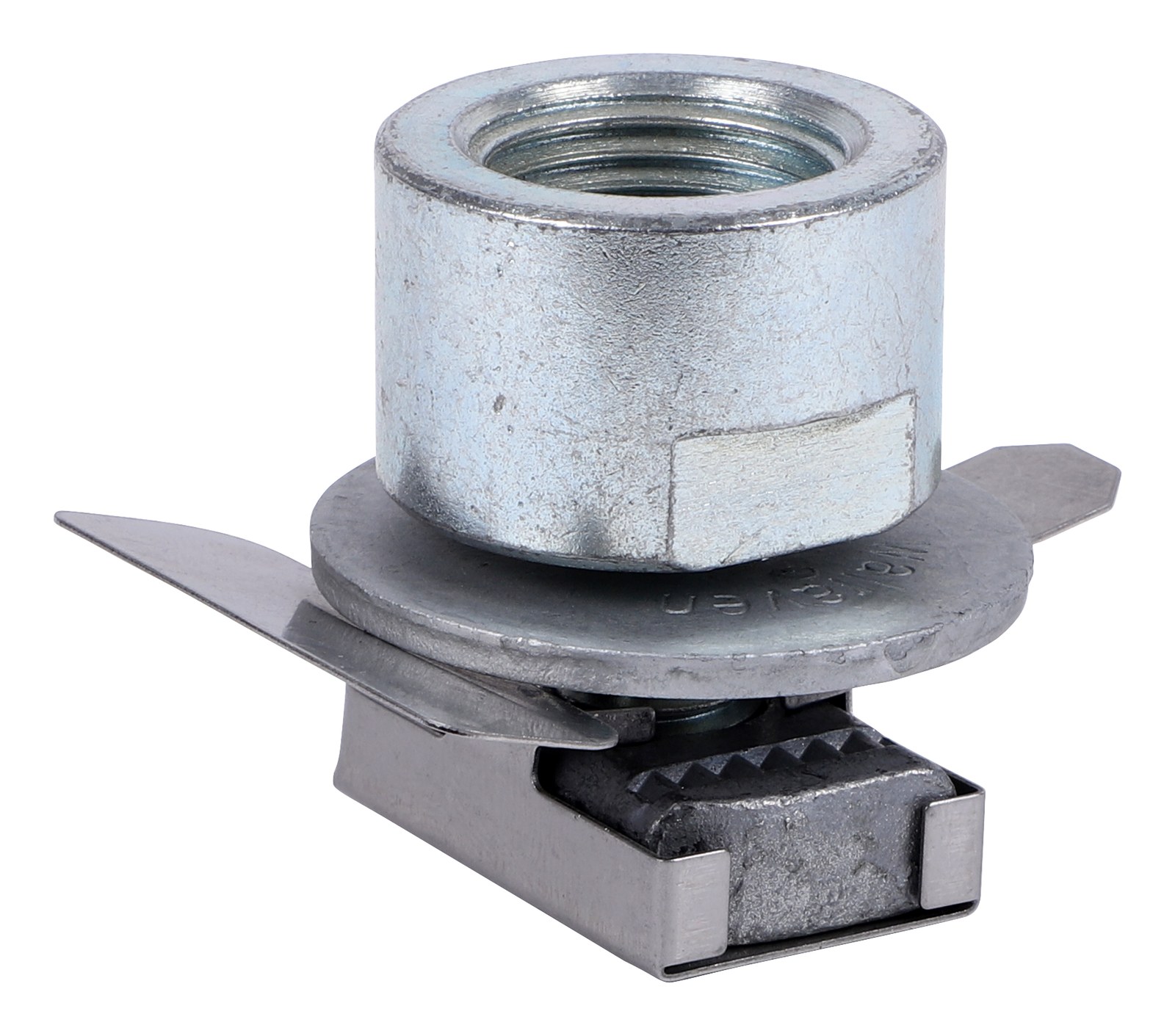

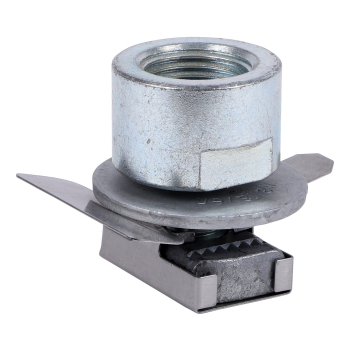

Walraven Maxx Adapter do mocowania obejm, G½”
Walraven Maxx Adapter do mocowania obejm, G½” to adapter montażowy marki Walraven do łączenia obejm z profilami Maxx. Numer katalogowy producenta: 651867121. Gwint łączący: G½”. Maksymalne dopuszczalne obciążenie: 11400 N.
Najważniejsze cechy
- opatentowana nakrętka ślizgowa wstępnie zmontowana z dużą podkładką i adapterem gwintu do łączenia obejm M16 lub 1/2" z profilami Maxx
- zalecana do stosowania w połączeniu z obejmami HD1501 (M16, 1/2")
- materiał: nakrętka ślizgowa wykonana ze stali 1.0332; adapter wykonany ze stali 1.0718; blaszka wykonana ze stali nierdzewnej 1.4301
- nakrętka ślizgowa: cynkowana ogniowo; podkładka i adapter są częścią systemu Walraven BIS UltraProtect® 1000

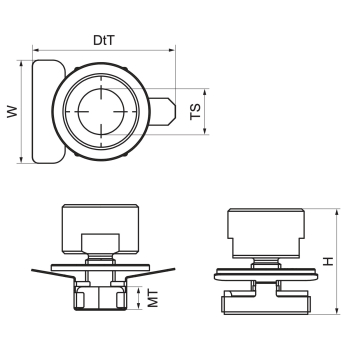

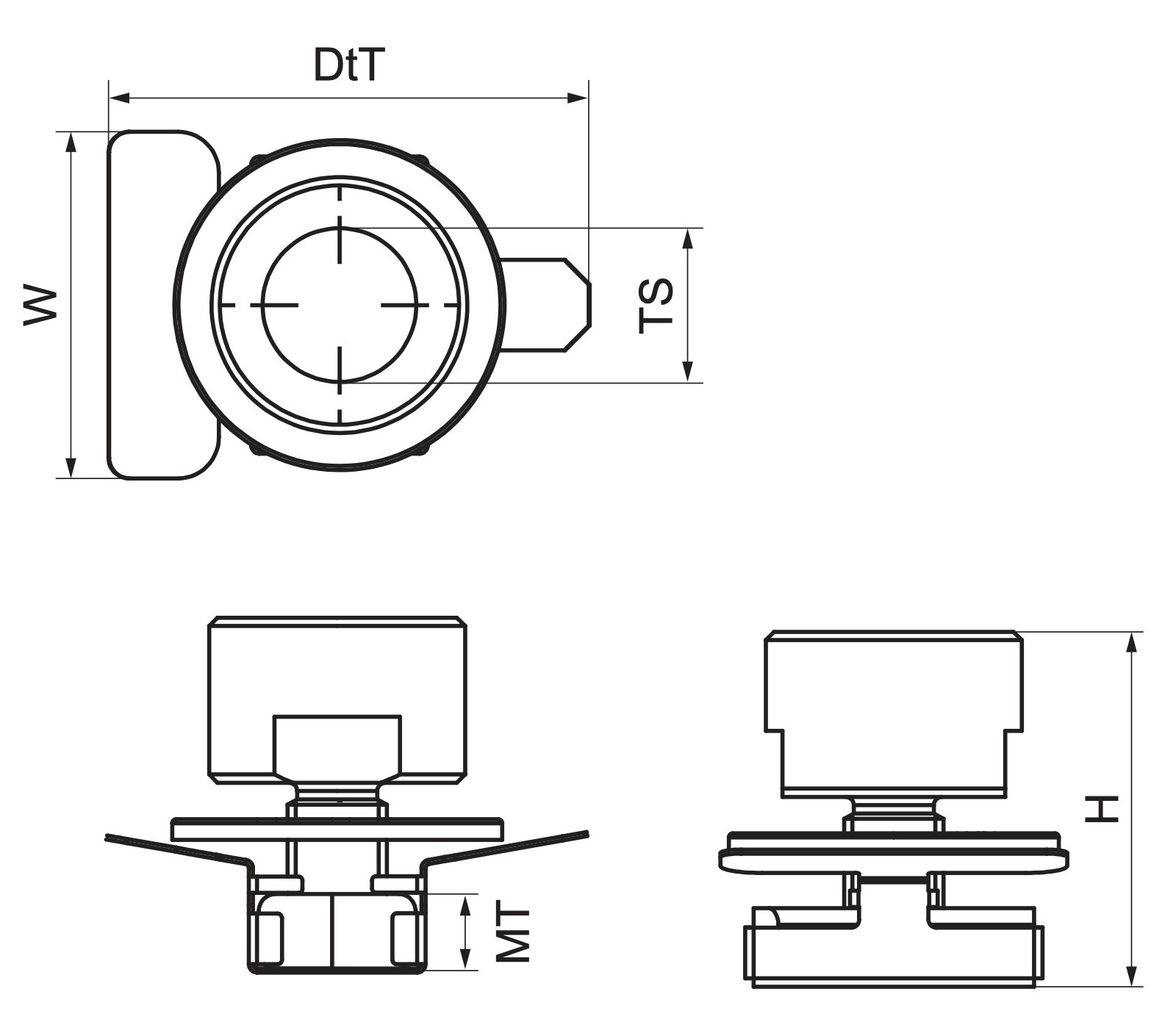

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 651867121 |
| Producent | Walraven |
| Kod rodziny | H20524 |
| Dla rodzaju szyny | 80x80, 100x100, 100x120, 100x150 |
| Rozmiar gwintu | G½” |
| Grubość materiału | 9 mm |
| Moment obrotowy dla instalacji | 40 Nm |
| Maksymalne dopuszczalne obciążenie Fax | 2100 N |
| Maksymalne dopuszczalne obciążenie Faz | 11400 N |
| Całkowita wysokość | 43 mm |
| Całkowita szerokość | 40 mm |
| Całkowita głębokość | 58 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Dla rodzaju szyny | Rozmiar gwintu | Grubość materiału (mm) | Moment obrotowy dla instalacji (Nm) |
|---|---|---|---|---|
| 651867116 | 80x80, 100x100, 100x120, 100x150 | M16 | 9 | 40 |
| 651867121 (ten produkt) | 80x80, 100x100, 100x120, 100x150 | G½” | 9 | 40 |

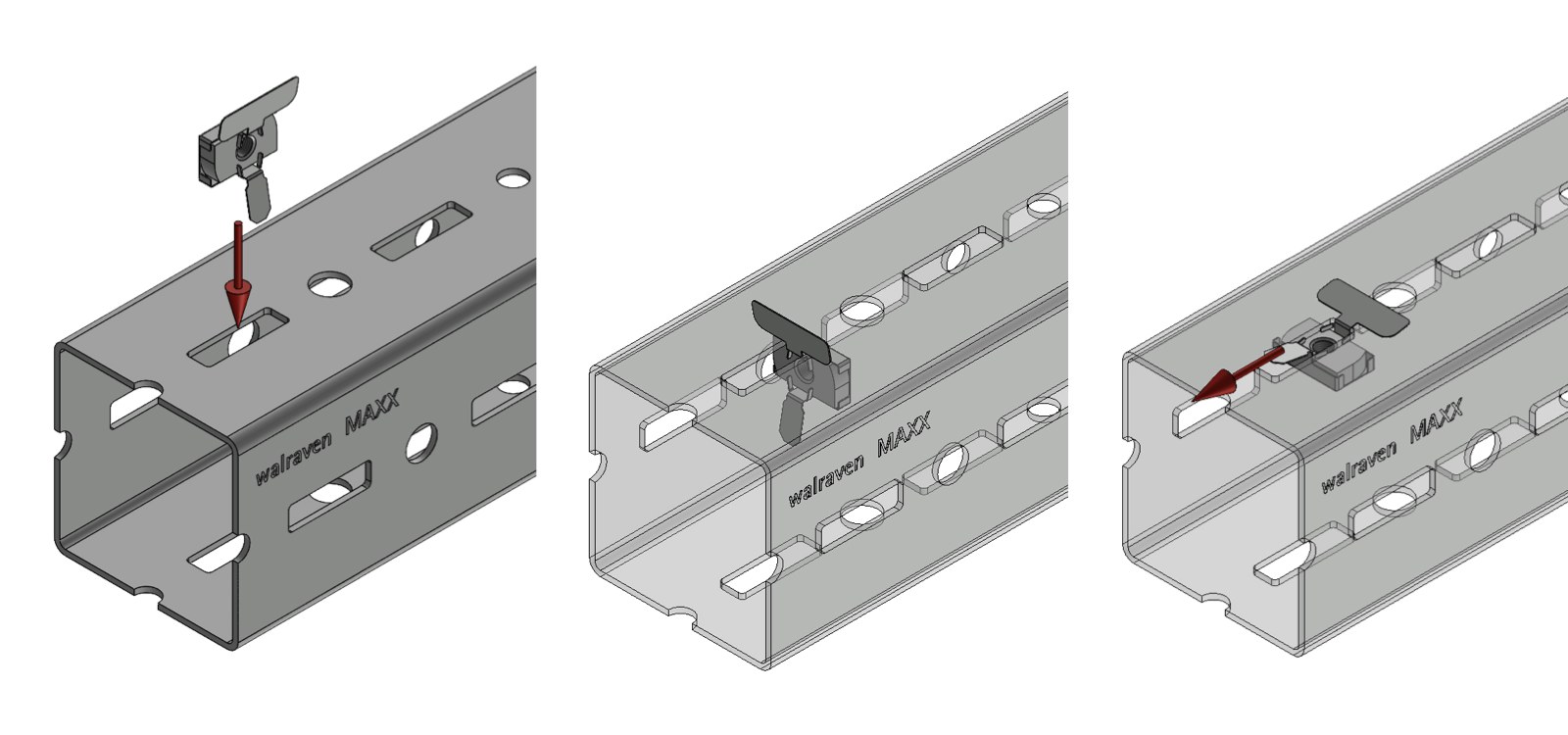

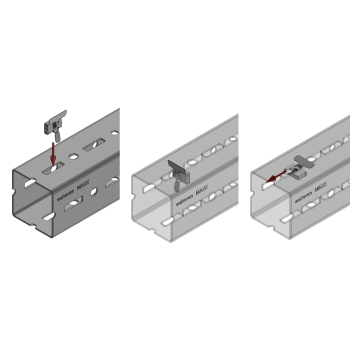

Zastosowanie
Walraven Maxx Adapter do mocowania obejm, G½” stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — do łączenia obejm z profilami Maxx. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący G½”. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF)
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe akcesoria do szyn znajdziesz w kategorii Akcesoria do szyn, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
