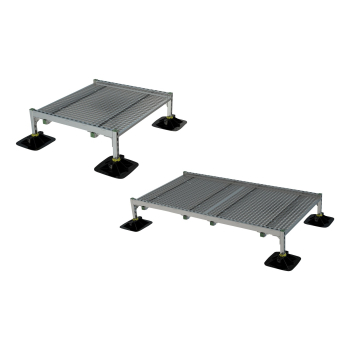

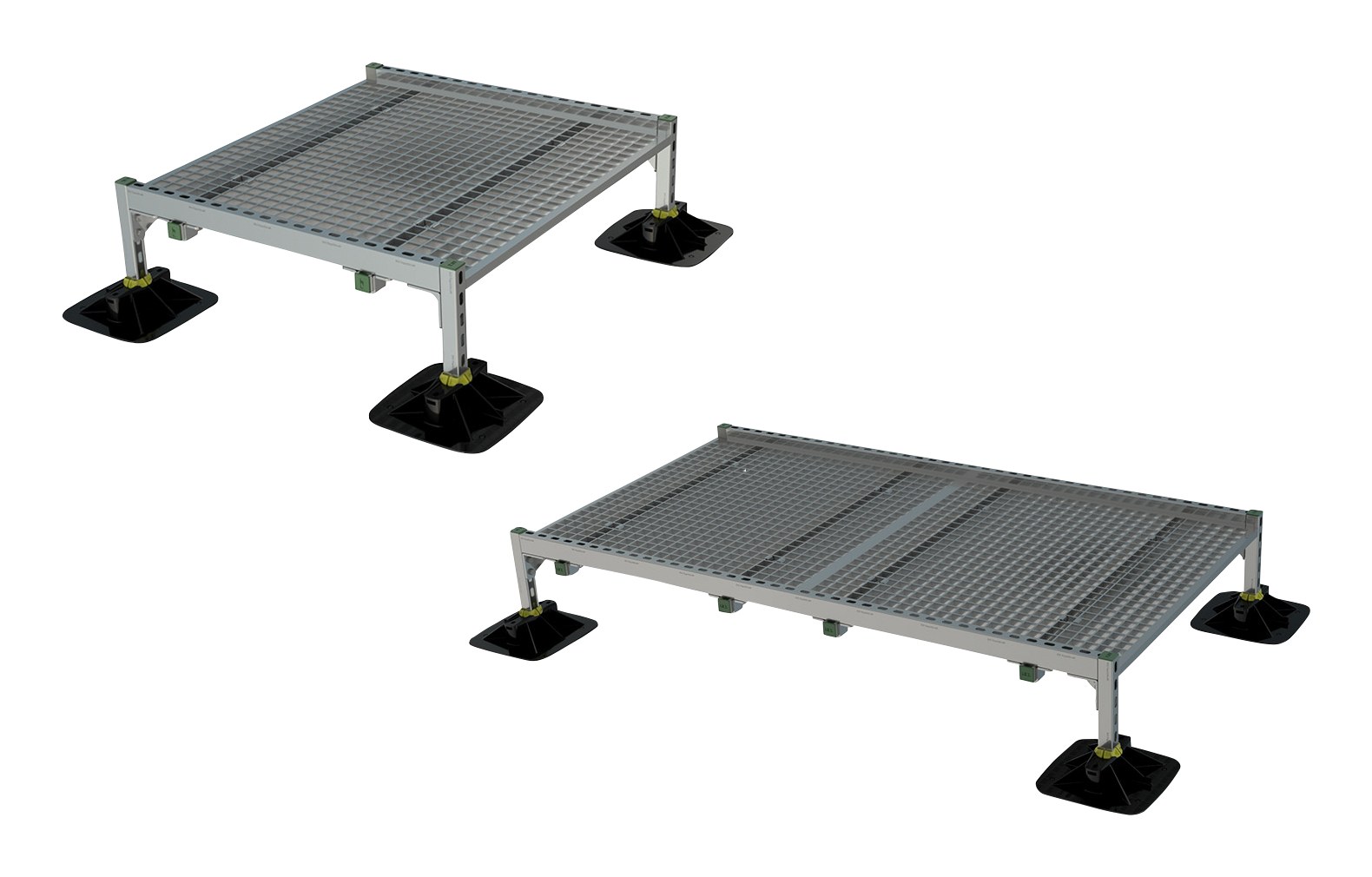

Walraven Yeti 335 Przejście (I1005), 1280 mm
Walraven Yeti 335 Przejście (I1005), 1280 mm to element mocujący marki Walraven podstawowy element przejścia dachowego - prefabrykowany. Numer katalogowy producenta: 67685801. Maksymalne dopuszczalne obciążenie: 2000 N.
Najważniejsze cechy
- modułowy element do budowy systemu komunikacji na dachach płaskich
- anty-poślizgowa mata izolująca zapewniająca również izolację wibroakustyczną w komplecie (dla dachów z PVC należy zastosować warstwę oddzielającą, by chronić przed wulkanizacją - zobacz BIS Yeti® Antypoślizgowa mata separacyjna )
- określono dopuszczalną nośność zestawu, nie ma konieczności wykonywania dodatkowych obliczeń
- zestaw wstępnie zmontowany
- regulowana wysokość od 23 mm do 33 mm
- stopy wykonane z WPC, kompozytu tworzywa sztucznego i włókien drewna
- odporne na UV oraz działanie środków chemicznych
- produkt jest częścią systemu Walraven UltraProtect® 1000
- odpowiednie także do zastosowań na zewnątrz budynków
- konstrukcja systemu szynowego: ochrona powierzchni: wytrzymuje min. 1000 godzin testu mgły solnej (maks. 5% czerwonej rdzy) zgodnie z normą ISO 9227
- zabezpieczenie powierzchni (kraty / stopnie): ocynkowane ogniowo
- izolacja wibroakustyczna zgodnie z DIN EN ISO 10140-1 i DIN EN ISO 10140-3 do 31 dB(A)
- odporność na promieniowanie UV - zgodnie z normą PN-EN ISO 16474-3:2014-02 - certyfikowana przez ITB
- zgodne z EN 14122
- W celu uzyskania szczegółowych obliczeń i pomocy w rozłożeniu obciążenia prosimy o kontakt z działem wsparcia technicznego Walraven.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 67685801 |
| Producent | Walraven |
| Kod rodziny | I1005 |

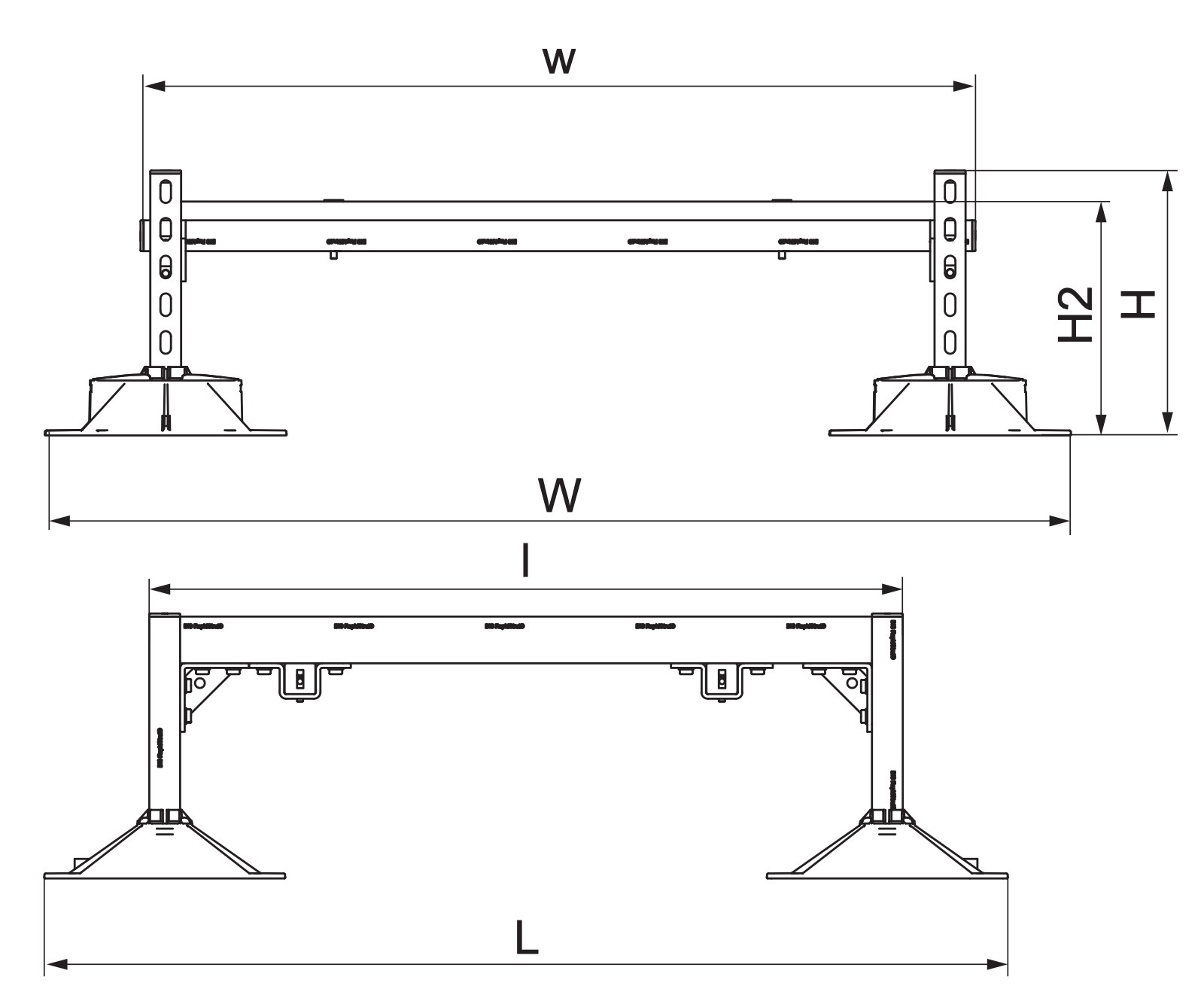

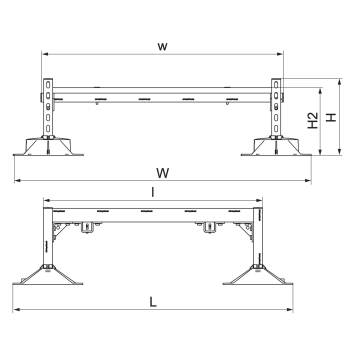

| Całkowita wysokość | 348 mm |
| Całkowita szerokość | 1362 mm |
| Całkowita długość | 1280 mm |
| Wysokość 2 | 311 mm |
| Długość | 1000 mm |
| Szerokość | 1100 mm |
| Maksymalne dopuszczalne obciążenie Faz | 2000 N |
| Opakowanie 1 Kształt | Luzem |
| Opakowanie typu 1 - ilość | 1 |
| Opakowanie 2 Kształt | Brak dostępnego typu opakowania |
Wszystkie rozmiary w serii (2 numerów katalogowych)
| Nr kat. | Całkowita wysokość (mm) | Całkowita szerokość (mm) | Całkowita długość (mm) | Wysokość 2 (mm) |
|---|---|---|---|---|
| 67685801 (ten produkt) | 348 | 1362 | 1280 | 311 |
| 67685803 | 348 | 1362 | 2280 | 311 |
Zastosowanie
Walraven Yeti 335 Przejście (I1005), 1280 mm stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — podstawowy element przejścia dachowego - prefabrykowany. Produkt należy do kategorii Stelaże i zestawy dachowe w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Luzem po 1 szt..
FAQ – najczęstsze pytania
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (luzem) zawiera 1 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Instrukcja montażu
Dobór i produkty powiązane
Potrzebujesz innego rozmiaru lub wersji? Wszystkie warianty tej serii są w tabeli powyżej i w sekcji „Inne warianty produktu". Pozostałe stelaże i zestawy dachowe znajdziesz w kategorii Stelaże i zestawy dachowe, a pełną ofertę producenta na stronie marki Walraven. Pomożemy dobrać elementy do konkretnej instalacji i przygotujemy wycenę B2B.
