Walraven RapidRail Śruba młotkowa wahadłowa
Koszt wysyłki: ustalany po złożeniu zamówienia
Numer katalogowy: 6520100
Kod producenta: 6520100
Gwint: M8
Wykończenie: tworzywo sztuczne
Seria: RapidRail
Pasuje do szyny: 27x18, 30x15, 30x20, 30x30, 38x40
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

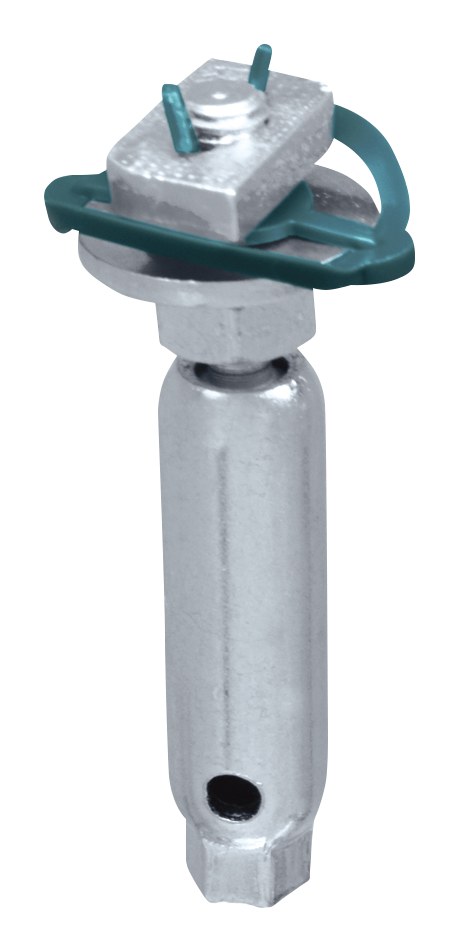

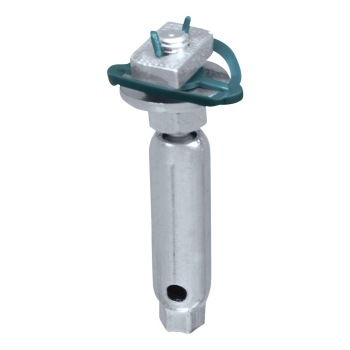

Walraven RapidRail Śruba młotkowa wahadłowa
Walraven RapidRail Śruba młotkowa wahadłowa to śruba marki Walraven mocowanie do szyn Walraven RapidRail®. Numer katalogowy producenta: 6520100. Gwint łączący: M8. Maksymalne dopuszczalne obciążenie: 2000 N.
Najważniejsze cechy
- kompletna nakrętka ślizgowa ze śrubą wahadłową, podkładką i sprężyną BIS RapidRail®
- zalecane do akomodacji rozszerzalności rur dla rur metalowych do DN 50, rur z tworzyw sztucznych do DN 100
- Nadaje się do szyn 27x18, 30x15, 30x20, 30x30, 30x45
- zestaw wstępnie zmontowany, dający możliwość wielokrotnej regulacji położenia punktu mocowania w szynie
- posiadają otwór umożliwiający kontrolę głębokości wkręcania trzpienia (uwaga: wkręcenie trzpienia do końca blokuje możliwość przechyłu)
- możliwość regulacji wysokości podwieszenia przez wkręcanie (patrz LU)
- materiał: części metalowe wykonane ze stali 1.0332; sprężyny wykonane z POM (polioxymetylen) w kolorze zielonym
- ocynk galwaniczny
- Szczegółowe informacje techniczne na temat naszych produktów z oznaczeniem RAL można znaleźć w arkuszu danych RAL w naszym katalogu internetowym.
- Uwaga. Zawsze używaj 2 śrub młotkowych wahadłowych i zabezpiecz je dodatkową nakrętką sześciokątną (patrz rysunek aplikacji).
- Maksymalna zmiana długości, z jaką można sobie poradzić, zależy od odległości mocowania (sufit - rura). Należy wziąć pod uwagę wynikającą z tego różnicę wysokości.
- Do stosowania w połączeniu ze śrubami młotkowymi wahadłowymi.

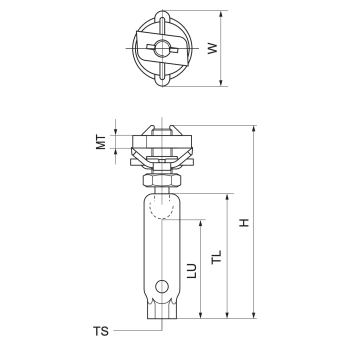

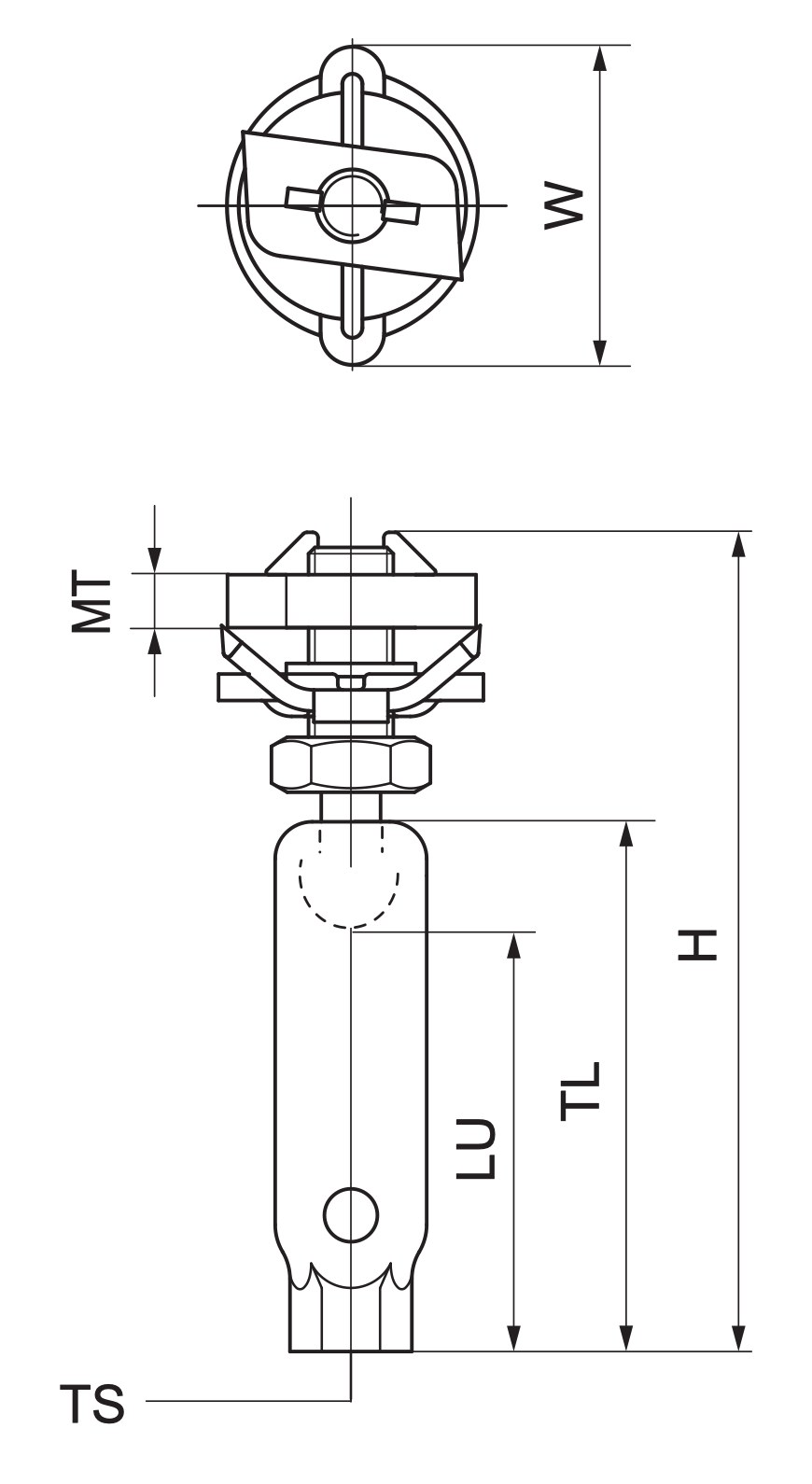

Parametry techniczne
| Parametr | Wartość |
|---|---|
| Nr katalogowy | 6520100 |
| Producent | Walraven |
| Kod rodziny | G3060 |
| Dla rodzaju szyny | 27x18, 30x15, 30x20, 30x30, 38x40 |
| Rozmiar gwintu | M8 |
| Długość gwintu | 15 mm |
| Długość użytkowa | 12,5 mm |
| Grubość materiału | 5 mm |
| Maksymalne dopuszczalne obciążenie Fax | 182 N |
| Maksymalne dopuszczalne obciążenie Faz | 2000 N |
| Całkowita wysokość | 49 mm |
| Całkowita szerokość | 29 mm |
| Całkowita głębokość | 29 mm |
| Opakowanie 1 Kształt | Karton |
| Opakowanie typu 1 - ilość | 25 |
| Opakowanie 2 Kształt | Karton |
| Opakowanie 2 Ilość | 250 |
Zastosowanie
Walraven RapidRail Śruba młotkowa wahadłowa stosuje się w instalacjach sanitarnych, grzewczych, chłodniczych i przemysłowych — mocowanie do szyn Walraven RapidRail®. Produkt należy do kategorii Akcesoria do szyn w ofercie systemów zamocowań Walraven. Opakowanie handlowe: Karton po 25 szt..
FAQ – najczęstsze pytania
Jaki gwint ma element łączący?
Gwint łączący M8. Dobierz pręt gwintowany lub kotwę z tym samym gwintem.
Ile sztuk jest w opakowaniu?
Opakowanie podstawowe (karton) zawiera 25 szt.; karton — 250 szt. Sprzedajemy także mniejsze ilości — zapytaj o wycenę.
Jak uzyskać cenę i termin dostawy?
Cena netto i brutto jest widoczna przy produkcie – wystarczy dodać go do koszyka. Przy większych ilościach lub kompletowaniu całego systemu napisz na zamowienia@mttechnika.pl: jako autoryzowany dystrybutor Walraven przygotujemy wycenę projektową i doradzimy dobór elementów do całej instalacji. Termin dostawy potwierdzamy przy zamówieniu.
Certyfikaty i dokumenty
Karta katalogowa (PDF) Krajowa Ocena Techniczna ITB (PL) Karta produktów certyfikowanych RAL
